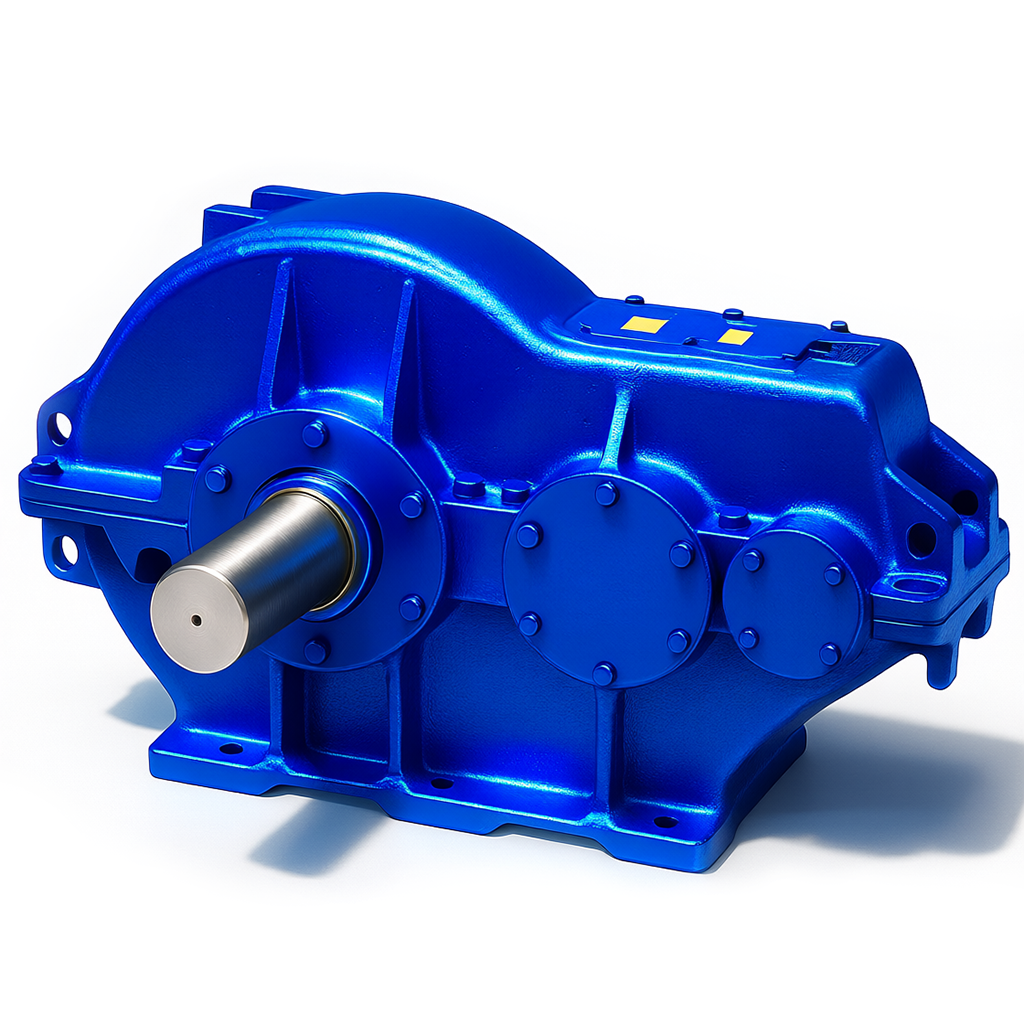

Редуктор двухступенчатый цилиндрический 1Ц2У-315К-8-11

Номинальное передаточное отношение, i : 8

12,5

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает картерные цилиндрические редукторы серии Ц2У-315К — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в тяжелонагруженном оборудовании: ленточные конвейеры, дробильные машины, смесители, рольганги, питатели и другие.

Редуктор Ц2У-315К оснащён зацеплением Новикова и картерной коробкой, что обеспечивает повышенную прочность и долговечность. Выдерживает значительные нагрузки при длительной работе, обладает высоким КПД (до 97%) и подходит для оборудования с высокими требованиями к надёжности.

Подробности

Характеристики

Масса, кг

—

460

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

9700

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор Ц2У-315К?

Ц2У-315К — это двухступенчатый цилиндрический редуктор с картерной коробкой, разработанный в СССР для тяжёлых условий эксплуатации. Обеспечивает:

Высокий КПД: до 97%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Компактность: горизонтальное исполнение;
Надёжность: литой чугунный корпус и закалённые шестерни;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Частота вращ. вх. вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
500	ПВ=15% (Л)	10300	10700	10400	9900	10800	11200	9800	8700	10700
	ПВ=25% (С)	9200	9200	9200	9200	8600	8600	8600	8700	7900
	ПВ=40% (Т)	9200	9200	9200	9200	8600	8600	8600	8600	7600
	ПВ=100% (Н)	8300	8400	8600	8300	8400	8400	8600	8200	7600
750	ПВ=15% (Л)	9700	10100	10300	9900	10100	10500	9800	8700	10000
	ПВ=25% (С)	9200	9200	9200	9200	8600	8600	8600	8600	7600
	ПВ=40% (Т)	9100	9200	9200	9100	8600	8600	8600	8600	7600
	ПВ=100% (Н)	8100	8200	8300	8200	8200	8300	8400	7900	7600
1000	ПВ=15% (Л)	9200	9600	9900	9800	9600	10000	9800	8700	9600
	ПВ=25% (С)	9200	9200	9200	9200	8600	8600	8600	8600	7600
	ПВ=40% (Т)	8900	9100	9100	8800	8600	8600	8600	8600	7600
	ПВ=100% (Н)	8000	8100	8200	8200	7900	8100	8300	7800	7600
1500	ПВ=15% (Л)	9100	9200	9300	9600	9000	9300	9700	8600	8900
	ПВ=25% (С)	8900	9100	9200	9200	8600	8600	8600	8600	7600
	ПВ=40% (Т)	8600	8800	8800	8500	8600	8600	8600	8400	7600
	ПВ=100% (Н)	8000	8000	8100	8100	7700	7800	7900	7600	7500

ТИП			Ц2У-315К
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходной вал	одноконечный	11,2
		двухконечный	22,4
	Входной вал	одноконечный	2,0
		двухконечный	4,0
Масса, кг			460

Характеристики редуктора Ц2У-315К

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 315 мм;
Исполнение: картерное, горизонтальное;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 11 200 (максимальный при ПВ=15%, i=25);
Масса, кг: 460;
КПД: до 97%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: Ц2У–315К–40–11–КК–У2

Ц2У — тип редуктора (цилиндрический, двухступенчатый);
315 — межосевое расстояние второй ступени, мм;
К — наличие картерной коробки;
40 — передаточное число;
11 — вариант сборки;
КК — исполнение с двумя коническими валами;
У2 — климатическое исполнение для умеренного климата.

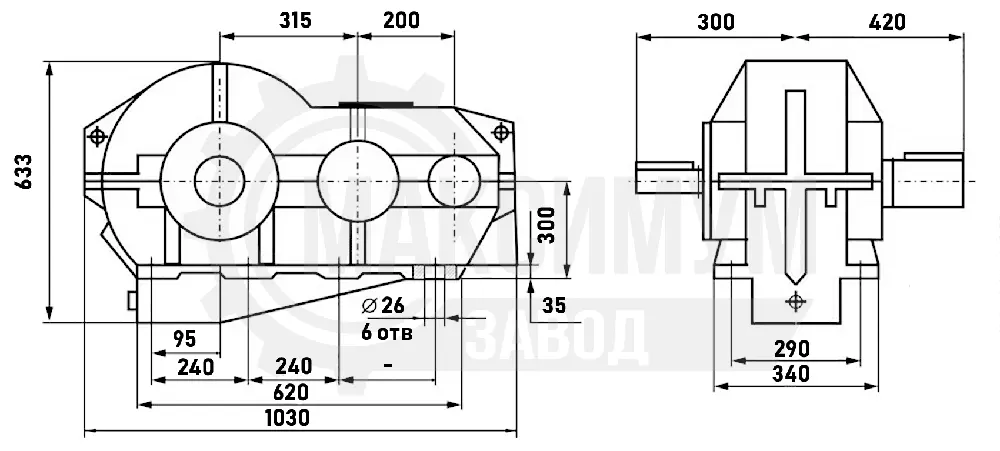

Габаритные и присоединительные размеры редуктора Ц2У-315К

Преимущества редуктора Ц2У-315К

Картерная конструкция: усиление несущих элементов;
Высокая прочность: литой чугунный корпус;
Зацепление Новикова: повышенная износостойкость и КПД;
Долгий срок службы: защита от вибрации и перегрузок;
Универсальное применение: конвейеры, дробилки, рольганги;
Соответствие ТУ: сертифицированное качество;
Разные варианты сборки: под любые типы валов и муфт.

Области применения

Конвейерные системы: транспортировка сыпучих и крупногабаритных грузов;
Дробильное оборудование: щековые, роторные и конусные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: автоматические рольганги, питатели;
Подъемное оборудование: лебёдки ЛМ-3.2М, ТЛ-20А;
Нефтегазовая промышленность: работа в сложных климатических условиях;
Металлургия: бадьи, литейные машины, транспортёры.

Как заказать редуктор Ц2У-315К?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
