ТПК «Максимум» предлагает вертикальные трёхступенчатые цилиндрические редукторы серии Ц3ВК и Ц3ВКф — надежные механизмы для снижения скорости вращения и увеличения крутящего момента. Эти редукторы применяются в составе промышленного оборудования: краны, лебедки, конвейеры, рольганги, литейные машины и другие.
Редукторы серии Ц3ВК и Ц3ВКф отличаются:
- Высокой нагрузочной способностью: выдерживают усилие до 10000 Н·м;
- Вертикальным расположением выходного вала: компактное исполнение;
- Литым корпусом: из чугуна или стали;
- Фланцевым исполнением: Ц3ВКф — для установки на специализированное оборудование;
- Совместимостью: подходят к разным типам двигателей и механизмов.
Что такое редуктор Ц3ВК / Ц3ВКф?

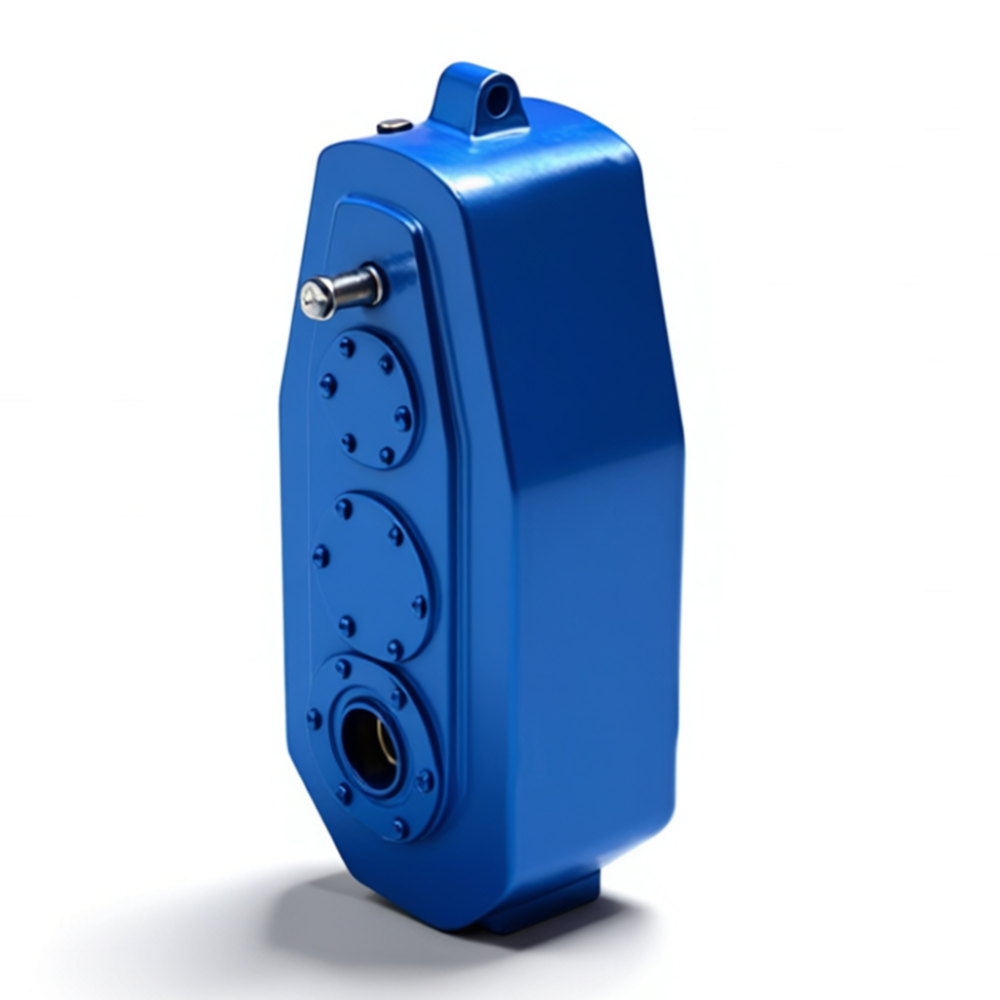

Редуктор Ц3ВК (или Ц3ВКф) — это трехступенчатый цилиндрический редуктор с вертикальным расположением выходного вала. Используется в тяжелонагруженном оборудовании, где важно равномерное распределение усилия и устойчивость конструкции.
Принцип работы основан на последовательном понижении оборотов через три зубчатые передачи. Такое исполнение обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Надежную работу: даже при высоких нагрузках;
- Долговечность: термообработанные шестерни и усиленный корпус;
- Соответствие стандартам: производство по ГОСТ и ТУ;
- Широкое применение: краны, лифты, станки, конвейеры.
Как расшифровывается обозначение?
Пример: Ц3ВК-200-40-11 У3
- Ц3ВК — тип редуктора;
- 200 — межосевое расстояние, мм;
- 40 — передаточное число;
- 11 — номер варианта сборки;
- У3 — климатическое исполнение для умеренного климата.
Основные технические характеристики
| Типоразмер | Передаточное отношение | Крутящий момент, Н·м | Радиальная нагрузка, Н | Масса, кг |
|---|---|---|---|---|
| Ц3ВК-100 | от 10 до 40 | до 1250 | до 9000 | 132 |
| Ц3ВК-125 | от 10 до 50 | до 2500 | до 12500 | 185 |
| Ц3ВК-160 | от 10 до 50 | до 5000 | до 18000 | 270 |
| Ц3ВК-200 | от 10 до 100 | до 8000 | до 22400 | 320 |
| Ц3ВК-250 | от 10 до 100 | до 10000 | до 31500 | 390 |
Габаритные размеры
| Тип | aω1 | aω2 | L | L1 | l | l1 | l2 | l3 | H | H1 | A | A1 | B | B1 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц3ВК-100 | 63 | 100 | 460 | 315 | 136 | 85 | 136 | 165 | 230 | 112 | 290 | 109 | 15 | 155 | — |
| Ц3ВК-125 | 80 | 125 | 545 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 125 | 19 | 175 | — |
| Ц3ВК-160 | 100 | 160 | 678 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 425 | 140 | 24 | 206 | 24+4 |
| Ц3ВК-200 | 125 | 200 | 829 | 580 | 243 | 165 | 212 | 280 | 425 | 212 | 515 | 165 | 24 | 243 | 30+4 |
| Ц3ВК-250 | 160 | 250 | 986 | 690 | 290 | 212 | 265 | 335 | 530 | 265 | 670 | 218 | 28 | 290 | 32+5 |
Преимущества редукторов Ц3ВК / Ц3ВКф
- Высокая прочность: литой корпус и закаленные шестерни;
- Долгий срок службы: износостойкие детали и защита от коррозии;
- Трехступенчатая передача: позволяет получить большое передаточное число;
- Вертикальное исполнение: экономия пространства и устойчивость;
- Фланцевое исполнение: Ц3ВКф — для монтажа на специальное оборудование;
- Соответствие ГОСТ: сертифицированное качество;
- Универсальное применение: краны, лебедки, конвейеры, станки.
Области применения
- Крановое оборудование: мостовые, козловые, подвесные краны;
- Лебедки и тали: точный подъем грузов;
- Конвейерные системы: равномерная транспортировка материалов;
- Нефтегазовая промышленность: работа в сложных условиях;
- Металлургия: рольганги, бадьи, литейные машины;
- Судостроение: корабельные лебедки и подъемники;
- Энергетика: автоматические выключатели, трансформаторы;
- Строительная техника: экскаваторы, автокраны, погрузчики.
Как выбрать редуктор Ц3ВК / Ц3ВКф?
Чтобы правильно подобрать редуктор, обратите внимание на следующие параметры:
- Тип оборудования: кран, лебедка, конвейер, станок;
- Крутящий момент: влияет на массу перемещаемого груза;
- Передаточное число: влияет на скорость и усилие;
- Режим работы: легкий, средний, тяжелый;
- Условия эксплуатации: температурный режим, уровень влажности;
- Сертификаты качества: особенно важно для Ростехнадзора;
- Совместимость: должен подходить к вашему электродвигателю;
- Индивидуальный заказ: можем изготовить по чертежам клиента.
