Редуктор двухступенчатый цилиндрический 1Ц2У-100-8-11
33000 ₽
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК "Максимум" предлагает редукторы серии 1Ц2У-100 — надежные и компактные механизмы для снижения скорости вращения и увеличения крутящего момента. Подходят для ленточных конвейеров, роликовых механизмов, смесителей, монтажных лебедок и других промышленных систем.
Редуктор 1Ц2У-100 отличается высоким КПД (до 98%), выдерживает значительные нагрузки и идеально подходит для оборудования с ограниченным пространством и режимом кратковременных нагрузок.
Характеристики
Масса, кг
—
35
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
315
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический 1Ц2У-100-8-11
33000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор 1Ц2У-100?
1Ц2У-100 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, обеспечивающий:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 40;
- Компактность: легкий вес и удобные габариты;
- Надежность: литой корпус и термообработанные шестерни;
- Применение: конвейеры, рольганги, дозаторы, смесители;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Типоразмер | 1Ц2У-100 | |||||||||
| Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
| Номинальный крутящий момент на выходном валу, Н·м, при ПВ=100% | 315 | |||||||||
| Номинальный крутящий момент на выходном валу, Н·м, при повторно-кратковременных режимах |
Тяжелый (Т) (ПВ=40%) |
315 | ||||||||
|
Средний (С) (ПВ=25%) |
315 | |||||||||
|
Легкий (Л) (ПВ=15%) |
315 | |||||||||
| Номинальная радиальная консольная нагрузка, Н | Быстроходного вала |
Тяжелый (Т) (ПВ=40%) |
500 | |||||||
|
Средний (С) (ПВ=25%) |
500 | |||||||||
|
Легкий (Л) (ПВ=15%) |
500 | |||||||||
| Тихоходного вала |
Тяжелый (Т) (ПВ=40%) |
4500 | ||||||||
|
Средний (С) (ПВ=25%) |
4500 | |||||||||
|
Легкий (Л) (ПВ=15%) |
4500 | |||||||||
| КПД не менее | 0,98 | |||||||||
| Масса, кг не более | Чугун | 35 | ||||||||
| Алюминий | 21 | |||||||||
Характеристики редуктора 1Ц2У-100
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 100 мм;
- Передаточные отношения: от 8 до 40;
- Номинальный крутящий момент, Н·м: до 315;
- Исполнение: горизонтальное;
- Масса, кг: 21–35;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 1Ц2У–100–40–11–КЦ–У2
- 1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
- 100 — межосевое расстояние второй ступени, мм;
- 40 — передаточное число;
- 11 — вариант сборки;
- КЦ — исполнение с входным коническим и выходным цилиндрическим валом;
- У2 — климатическое исполнение для умеренного климата.

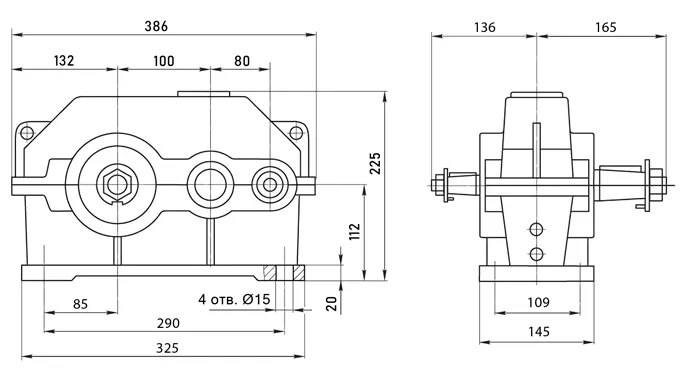

Габаритные и присоединительные размеры редуктора 1Ц2У-100
Размеры входного конического вала

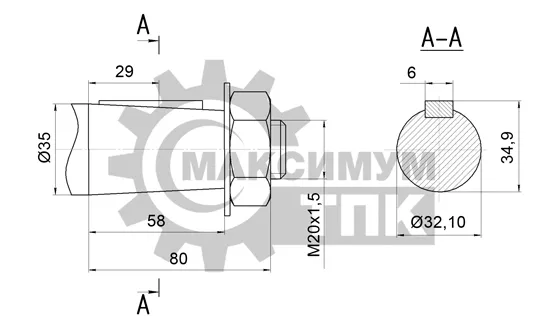

Размеры выходного конического вала

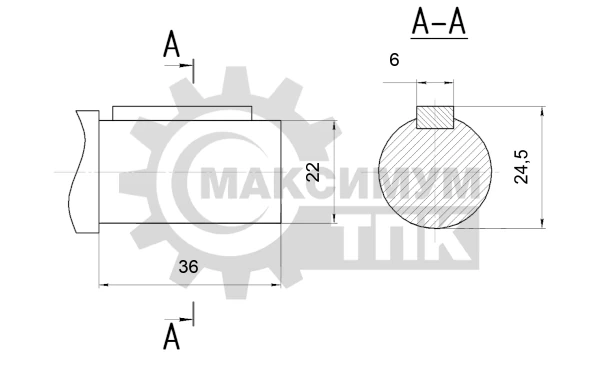

Размеры входного цилиндрического вала

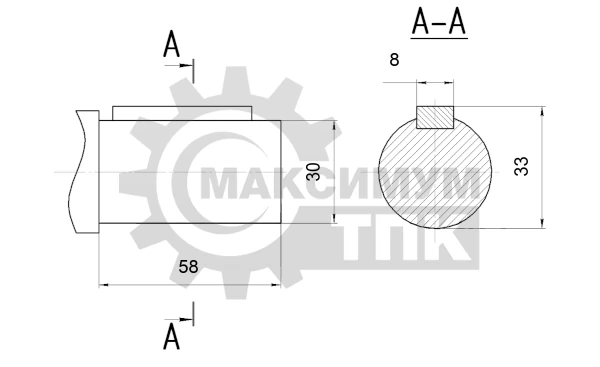

Размеры выходного цилиндрического вала
Преимущества редуктора 1Ц2У-100
- Компактность: один блок вместо двух узлов;
- Высокая прочность: литой корпус и закаленные шестерни;
- Долгий срок службы: защита от коррозии и износостойкие детали;
- Высокий КПД: до 98%, минимальные потери мощности;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: конвейеры, рольганги, питатели и другое оборудование.
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Автоматические линии: рольганги, бункеры, дозаторы;
- Подъемное оборудование: монтажные лебедки ТЛ-12А, ТЛ-12Б;
- Неагрессивная среда: помещения без ударных нагрузок и агрессивных веществ.
Как заказать редуктор 1Ц2У-100?
Для подбора подходящей модели, расчета передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
35
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
315
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
100
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
