Редуктор — один из ключевых элементов в конструкции любого грузоподъемного оборудования: от тельферов и лебедок до кранов и подъёмников. Его основная задача — снижение частоты вращения выходного вала при одновременном увеличении крутящего момента. Эффективность работы редуктора напрямую зависит от его передаточного числа. Но как правильно его определить? В этой статье мы подробно разберем все способы вычисления передаточного числа редуктора, рассмотрим формулы, приведем практические примеры и дадим рекомендации по выбору и эксплуатации.
Что такое передаточное число редуктора?
Передаточное число (обозначается как i) — это отношение угловой скорости ведущего вала (входного) к угловой скорости ведомого вала (выходного). Проще говоря, это коэффициент, показывающий, во сколько раз редуктор «замедляет» вращение двигателя и насколько усиливает крутящий момент.
Формула передаточного числа:
i = n₁ / n₂ = ω₁ / ω₂ = M₂ / M₁
где:
- n₁ — частота вращения входного (ведущего) вала, об/мин;
- n₂ — частота вращения выходного (ведомого) вала, об/мин;
- ω₁, ω₂ — угловые скорости;
- M₁, M₂ — крутящие моменты на входе и выходе.
Например, если передаточное число составляет 10, это означает, что выходной вал вращается в 10 раз медленнее входного, но при этом крутящий момент увеличивается в 10 раз (без учета потерь на трение).
Зачем нужно знать передаточное число?
Определение передаточного числа критически важно при:
- Подборе редуктора под конкретный двигатель или механизм;
- Диагностике неисправностей в приводе;
- Модернизации или замене узлов грузоподъемного оборудования;
- Расчете нагрузочных характеристик и КПД системы;
- Обеспечении безопасной и эффективной работы кранов, лебедок и других устройств.
Неправильно подобранное передаточное число может привести к перегреву двигателя, преждевременному износу редуктора или недостаточной грузоподъемности.
Способы определения передаточного числа
Существует несколько способов определения передаточного числа редуктора: теоретический (расчётный), практический (экспериментальный) и маркировочный (по паспорту или шильдику). Рассмотрим каждый из них.
1. По маркировке на корпусе редуктора
Самый простой способ — найти техническую маркировку на корпусе редуктора. Производители указывают модель, серию и передаточное число. Например:
Ц2У-160-12,5-11-1М
В этом обозначении число 12,5 — это передаточное число. Аналогично, в моделях типа МПО-400 i=25 значение i=25 прямо указывает на передаточное отношение.
Важно: не все производители используют стандартную систему обозначений. В таких случаях необходимо сверяться с паспортом изделия или каталогом.

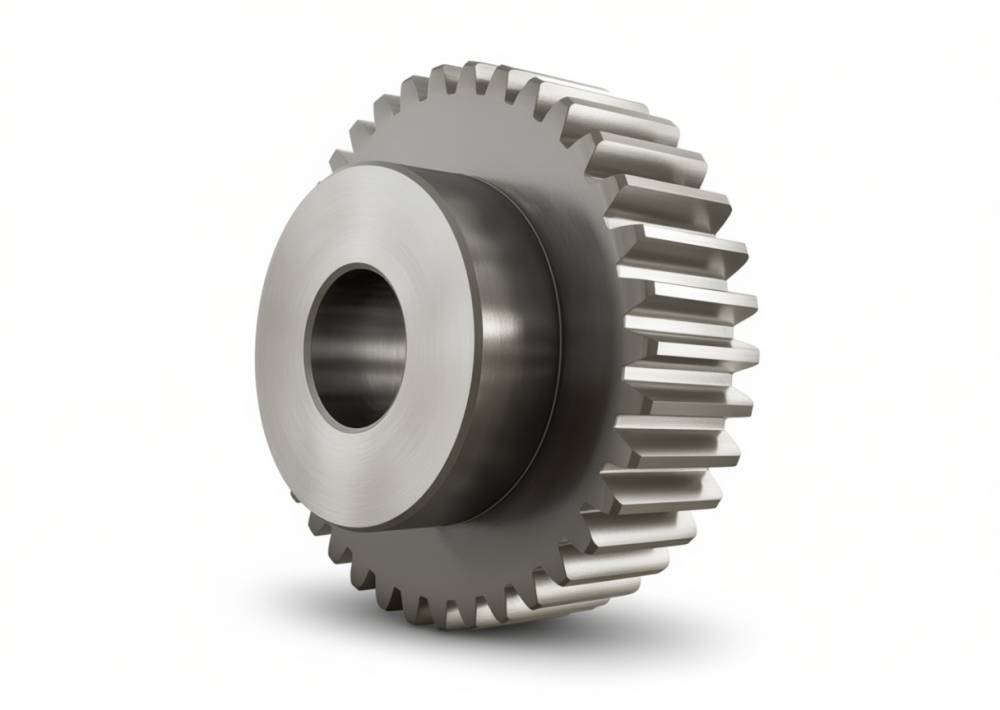

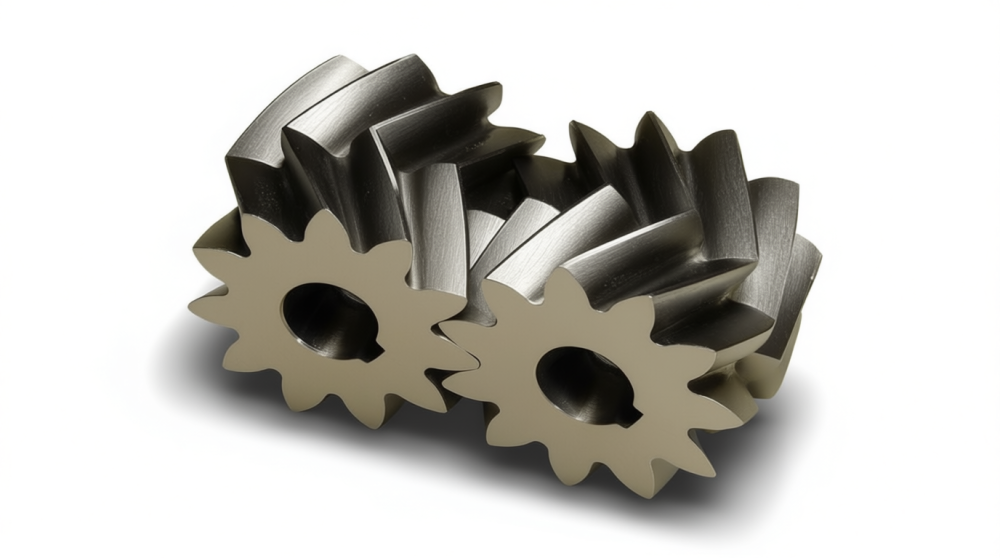

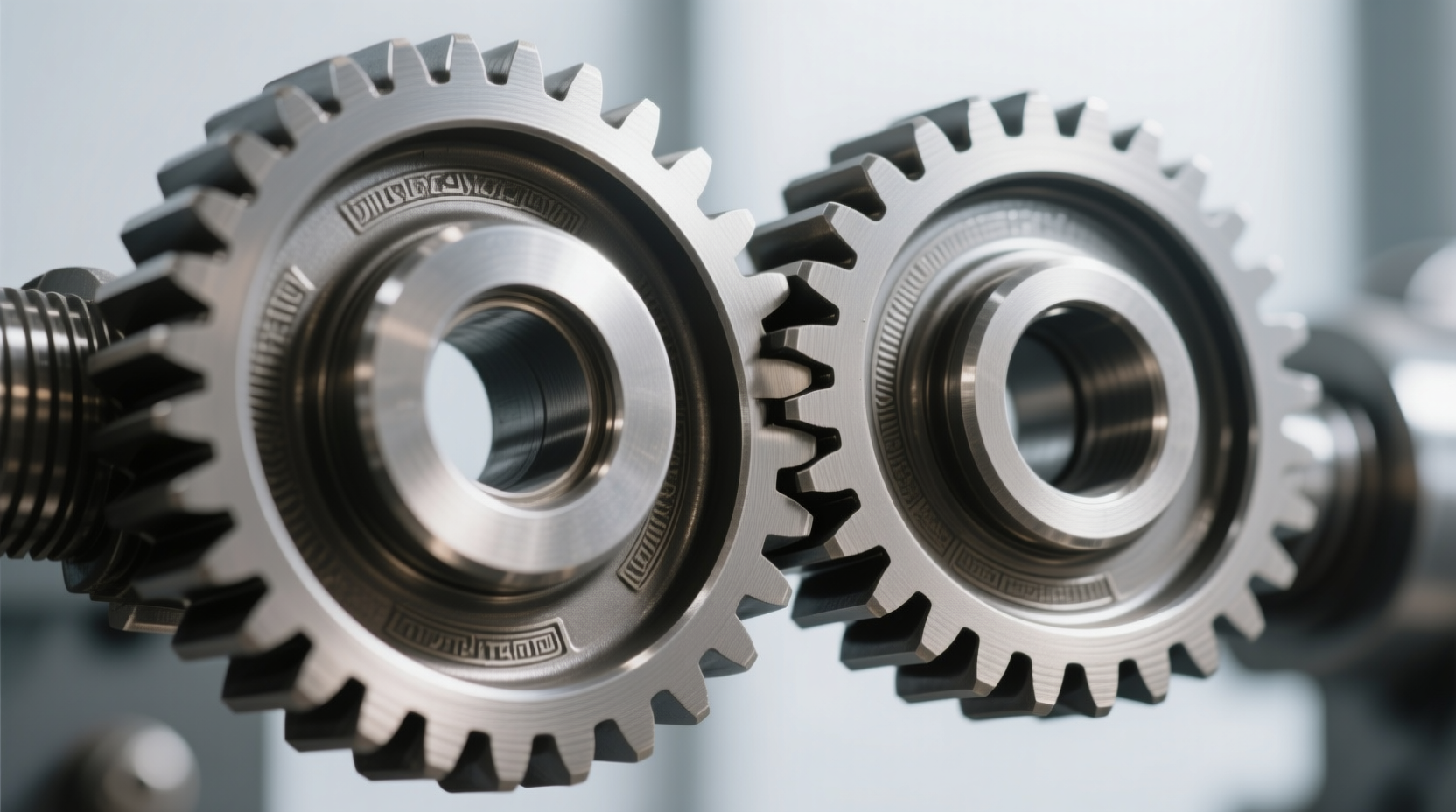

2. Расчёт по количеству зубьев шестерён
Если редуктор разобран или доступны данные о шестернях, передаточное число можно рассчитать по формуле:
i = z₂ / z₁
где:
- z₁ — количество зубьев ведущей шестерни (на входе);
- z₂ — количество зубьев ведомой шестерни (на выходе).
Для многоступенчатых редукторов общее передаточное число равно произведению передаточных чисел всех ступеней:
i_общ = i₁ × i₂ × ... × iₙ
Пример: двухступенчатый цилиндрический редуктор. Первая ступень: z₁=20, z₂=60 → i₁ = 60/20 = 3. Вторая ступень: z₃=25, z₄=75 → i₂ = 75/25 = 3. Общее передаточное число: i = 3 × 3 = 9.
3. Экспериментальный метод (вращение валов)
Этот способ применяется, когда нет доступа к внутренним деталям и маркировка стёрта. Он особенно полезен при диагностике б/у оборудования.
Инструкция:
- Заблокируйте выходной вал (чтобы он не вращался свободно).
- Сделайте метку на входном и выходном валах.
- Плавно проверните входной вал вручную на определённое количество оборотов (например, 10 полных оборотов).
- Посчитайте, сколько оборотов сделал выходной вал за это время.
- Вычислите передаточное число по формуле: i = N₁ / N₂, где N₁ — обороты входного вала, N₂ — обороты выходного.
Пример: вы провернули входной вал на 10 оборотов, а выходной совершил 0,5 оборота. Тогда i = 10 / 0,5 = 20.
Совет: для повышения точности повторите опыт 2–3 раза и возьмите среднее значение.
4. По скорости вращения и данным двигателя
Если известна скорость вращения электродвигателя и фактическая скорость выходного вала, передаточное число легко рассчитывается:
i = n_двиг / n_ред
Пример: двигатель вращается со скоростью 1500 об/мин, а барабан лебедки — 75 об/мин. Тогда i = 1500 / 75 = 20.
Такой метод часто используется при наладке оборудования и проверке соответствия параметров паспортным данным.
Типы редукторов и их характерные передаточные числа
Разные типы редукторов имеют различные диапазоны передаточных чисел. Знание этих диапазонов помогает быстро сориентироваться при диагностике.

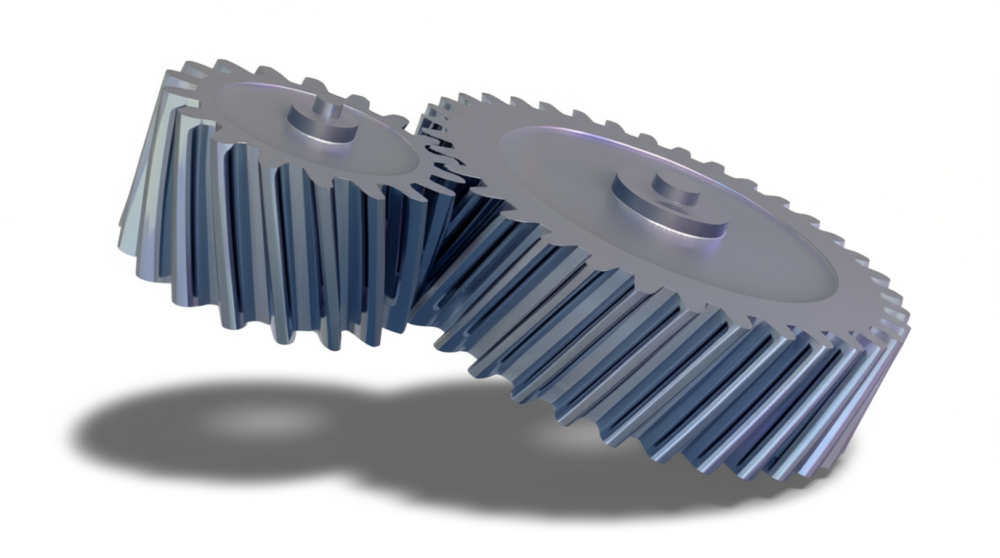

| Тип редуктора | Диапазон передаточного числа | Применение в грузоподъемном оборудовании |
|---|---|---|
| Цилиндрический одноступенчатый | 1,5 – 8 | Лебедки, конвейеры |
| Цилиндрический двухступенчатый | 8 – 50 | Краны, тельферы, подъёмники |

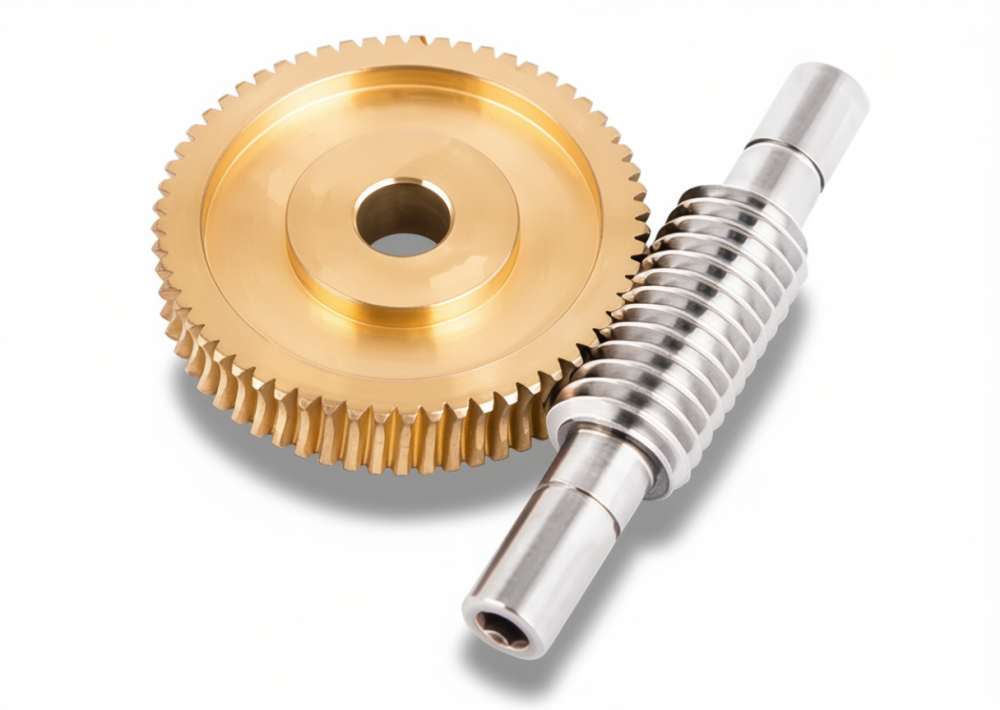

| Червячный | 5 – 100 | Грузовые тали, механизмы поворота |

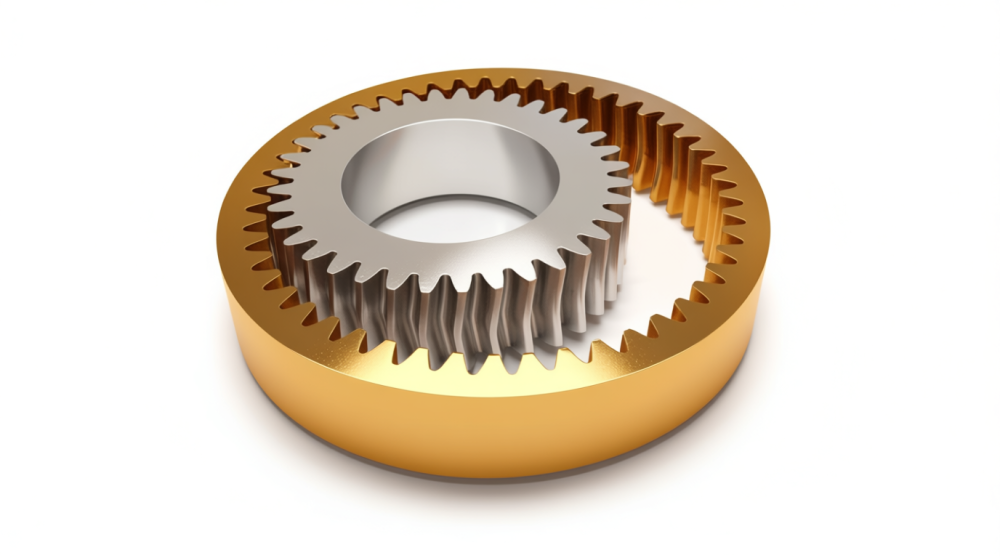

| Планетарный | 3 – 30 (до 100 при многоступенчатом) | Электротали, компактные приводы |

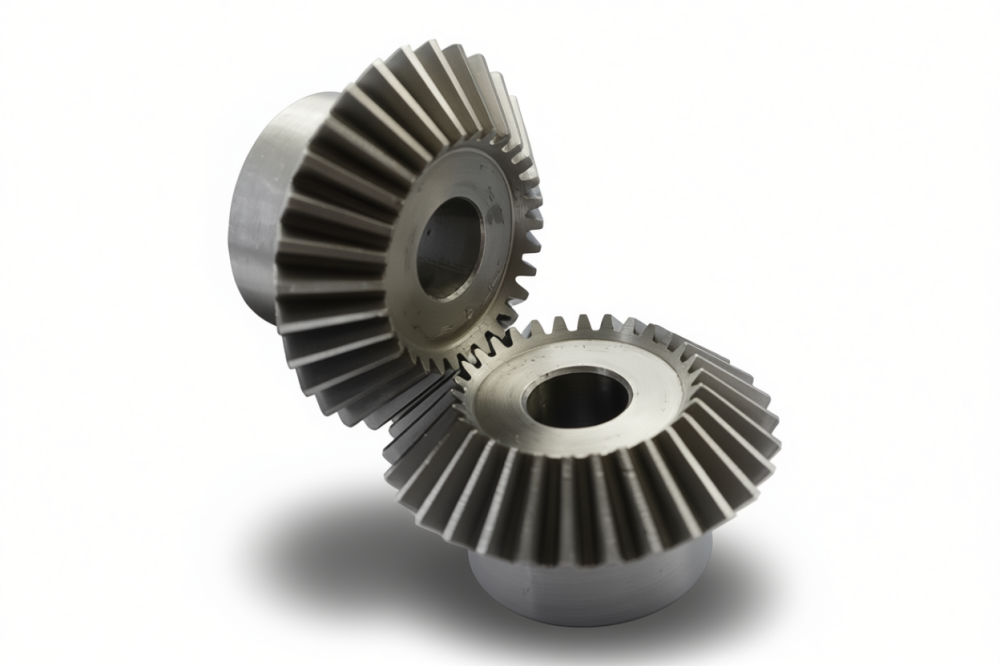

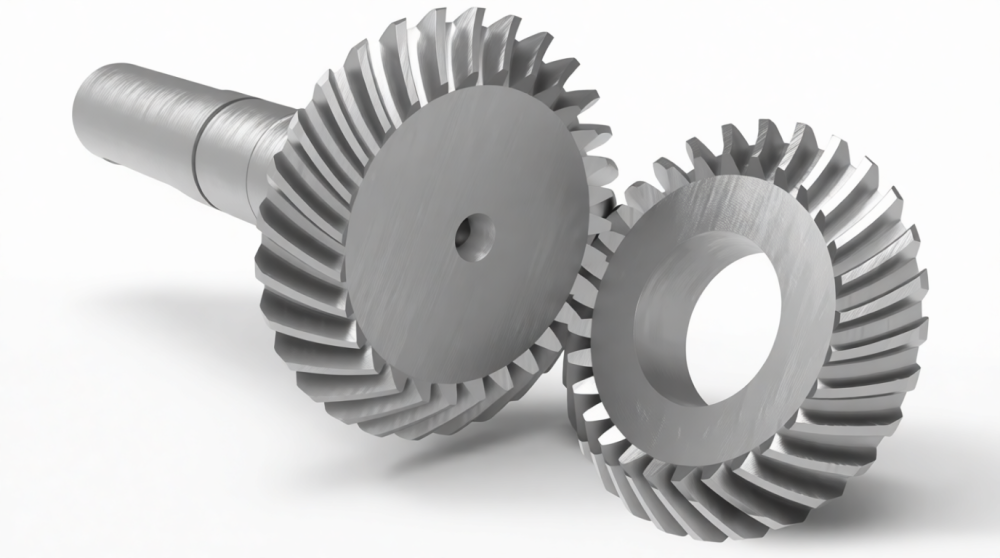

| Коническо-цилиндрический | 10 – 100 | Краны с изменением направления вращения |
Ошибки при определении передаточного числа
Даже опытные специалисты могут допустить ошибки. Вот наиболее распространённые из них:
- Неучёт многоступенчатости. Забывают перемножать передаточные числа всех ступеней.
- Смешение понятий "передаточное число" и "КПД". КПД влияет на мощность, но не на передаточное отношение.
- Неточное измерение оборотов. Особенно при экспериментальном методе — малейшая ошибка в подсчёте приводит к неверному результату.
- Игнорирование маркировки. Попытки "угадать" вместо проверки документации.
Практические советы
- Всегда проверяйте соответствие передаточного числа паспортным данным оборудования.
- При замене редуктора убедитесь, что новое устройство имеет то же передаточное число, иначе изменится скорость подъёма и нагрузка на двигатель.
- Используйте тахометр для точного измерения оборотов при эксплуатации.
- Храните техническую документацию и наносите чёткие метки на редукторы при ремонте.
Заключение
Определение передаточного числа редуктора — важный этап в обслуживании и проектировании грузоподъемного оборудования. Оно позволяет обеспечить правильную работу привода, предотвратить аварии и продлить срок службы техники. Независимо от того, используете ли вы расчёт по зубьям, экспериментальное вращение валов или просто читаете маркировку — знание этого параметра делает вас более компетентным специалистом.
Помните: точность в расчётах — залог безопасности и эффективности. Регулярно проверяйте передаточные характеристики оборудования, особенно после ремонта или замены узлов. Это поможет избежать простоев и дорогостоящих поломок.
Если вы работаете с грузоподъемными механизмами — делитесь своим опытом в комментариях! Как вы определяете передаточное число? Какие сложности встречались?
