Редуктор двухступенчатый цилиндрический 1Ц2У-500Н-8-11

Номинальное передаточное отношение, i : 8

12,5

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 1Ц2У-500Н (Ц2Н-500) — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в тяжелонагруженном оборудовании: ленточные конвейеры, дробильные машины, рольганги, смесители, питатели и другие.

Редуктор 1Ц2У-500Н обладает высоким КПД (до 95%), усиленной конструкцией с зацеплением Новикова и выдерживает экстремальные нагрузки. Идеально подходит для крупногабаритных промышленных установок с высокими требованиями к прочности, долговечности и стабильной работе в длительном режиме.

Подробности

Характеристики

Масса, кг

—

2100

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

50000

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор 1Ц2У-500Н (Ц2Н-500)?

1Ц2У-500Н (Ц2Н-500) — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный по техническим условиям для тяжёлых промышленных условий. Обеспечивает:

Высокий КПД: до 95%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с зацеплением Новикова;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Частота вращ. вх. вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
500	ПВ=15% (Л)	49600	49800	49400	48400	40700	40900	48300	46200	50400
	ПВ=25% (С)	47700	47700	47700	47700	46400	46400	46400	46200	45000
	ПВ=40% (Т)	47700	47700	47700	47700	46400	46400	46400	46200	44600
	ПВ=100% (Н)	46200	46600	46500	45900	46400	46400	46400	45700	44600
750	ПВ=15% (Л)	48500	49300	49100	48200	49300	40000	48300	46200	49100
	ПВ=25% (С)	47700	47700	47700	47700	46400	46400	46400	45100	44600
	ПВ=40% (Т)	47400	47700	47700	47400	46400	46400	46400	46200	44600
	ПВ=100% (Н)	46100	46300	46300	45700	46400	46400	46400	45100	44600
1000	ПВ=15% (Л)	44400	48000	48000	46000	41100	49600	42200	48700	43200
	ПВ=25% (С)	44400	46600	46900	46000	41100	45200	42200	40000	40000
	ПВ=40% (Т)	44400	46600	46900	46000	41100	45200	42200	40000	40000
	ПВ=100% (Н)	44400	46600	46900	46000	41100	45200	42200	40000	40000
1500	ПВ=15% (Л)	—	—	—	44200	39800	48100	41200	45500	42500
	ПВ=25% (С)	—	—	—	44200	39800	45200	41200	40000	40000
	ПВ=40% (Т)	—	—	—	44200	39800	45200	41200	40000	40000
	ПВ=100% (Н)	—	—	—	44200	39800	45200	41200	40000	40000

ТИП			Ц2У-500Н (Ц2Н-500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходной вал	одноконечный	100
		двухконечный	100
	Входной вал	одноконечный	6,3
		двухконечный	12,5
Масса, кг			2100

Характеристики редуктора 1Ц2У-500Н (Ц2Н-500)

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 500 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 50 400 (максимальный при ПВ=15%, i=50);
Исполнение: горизонтальное;
Масса, кг: 2100;
КПД: до 95%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: 1Ц2У–500Н–40–6–КЦ–У2

1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
500 — межосевое расстояние второй ступени, мм;
Н — зацепление Новикова;
40 — передаточное число;
6 — вариант сборки;
КЦ — исполнение с быстроходным коническим и тихоходным цилиндрическим валом;
У2 — климатическое исполнение для умеренного климата.

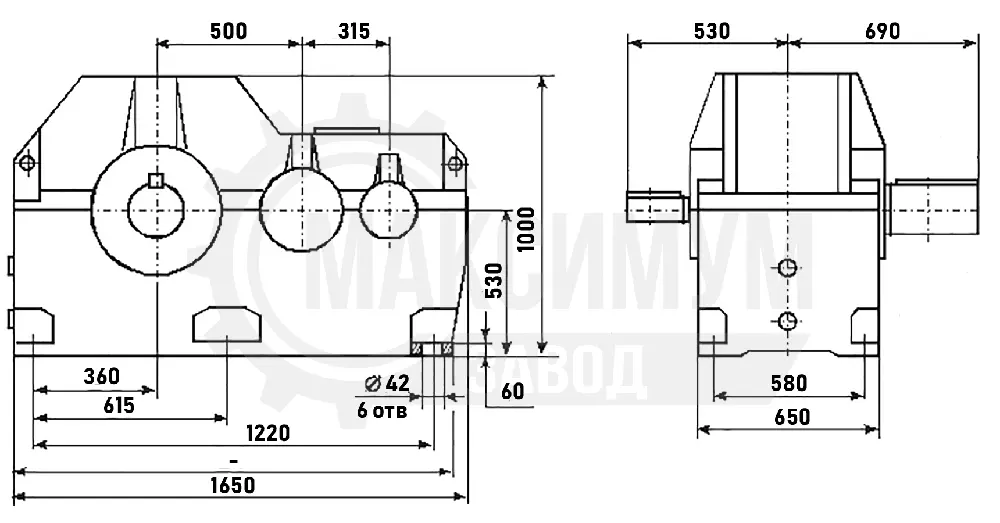

Габаритные и присоединительные размеры редуктора 1Ц2У-500Н (Ц2Н-500)

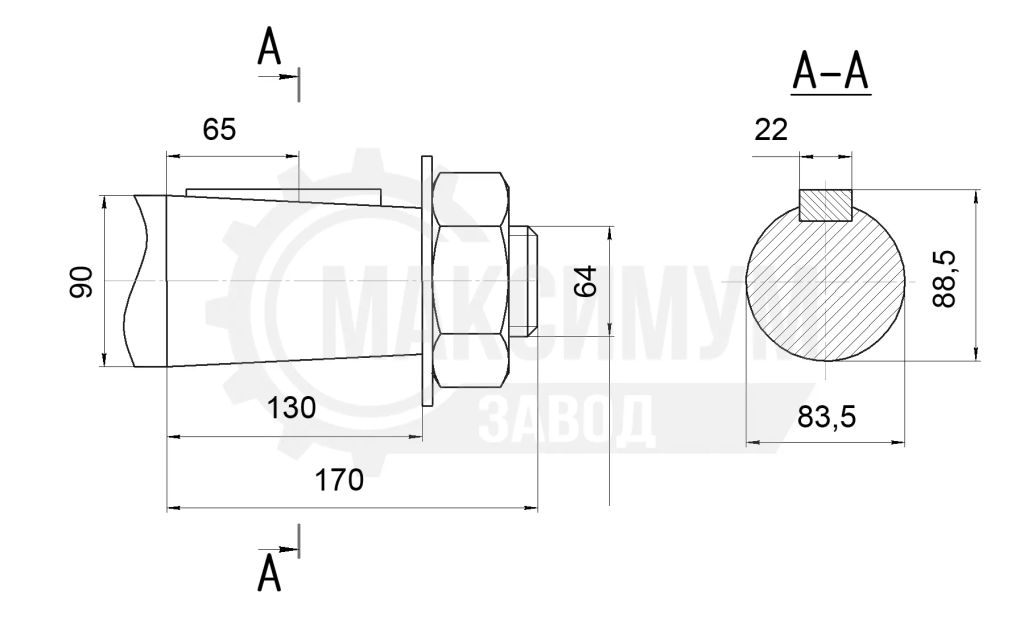

Размеры входного конического вала

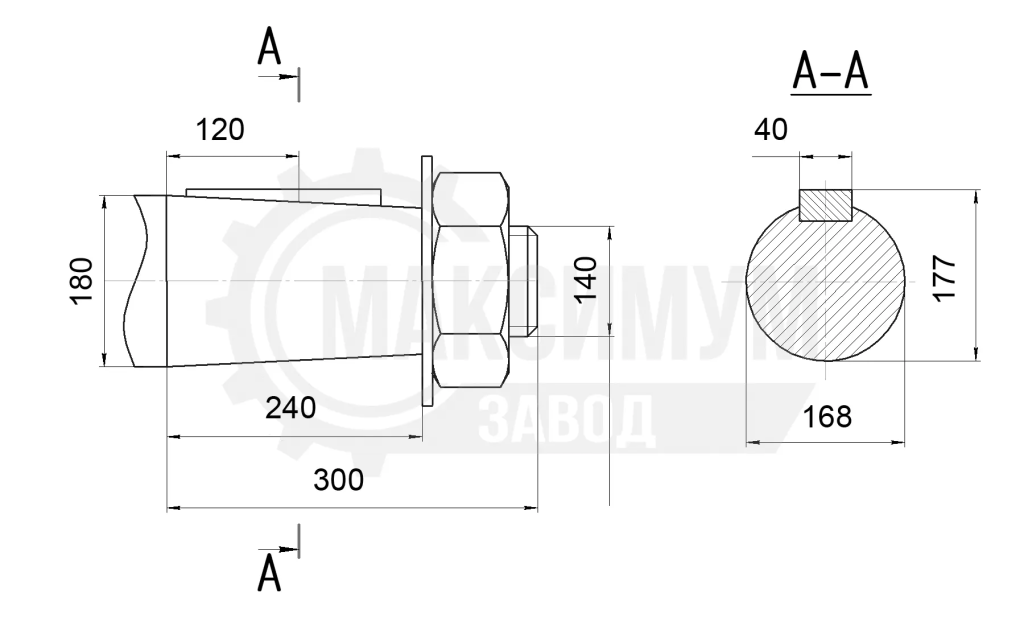

Размеры выходного конического вала

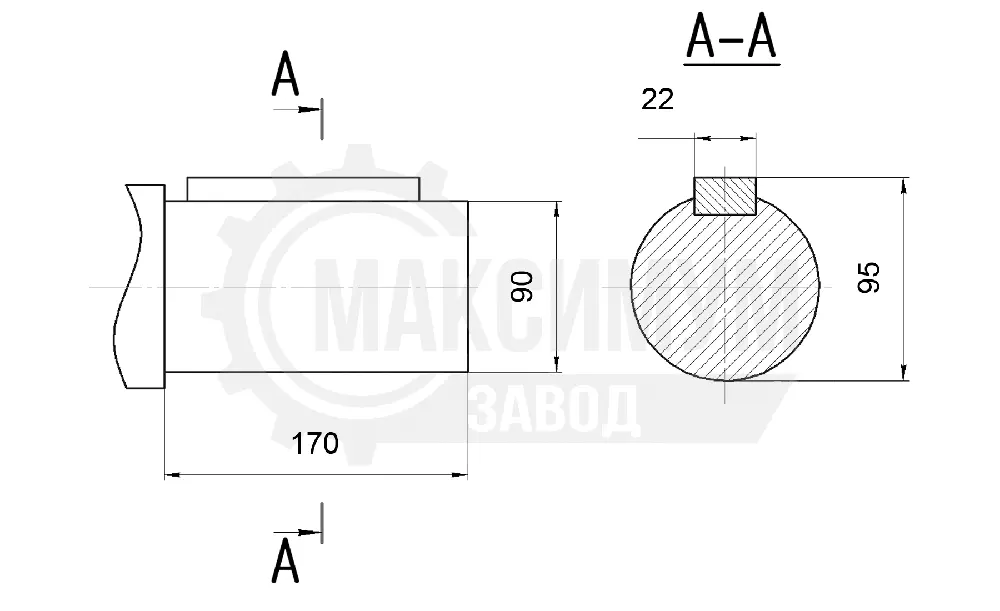

Размеры входного цилиндрического вала

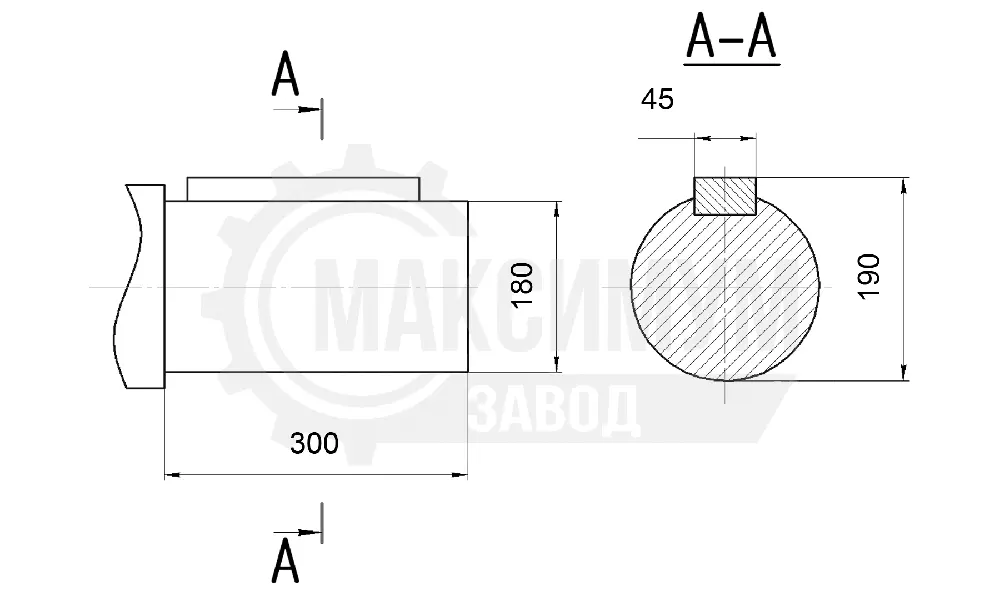

Размеры выходного цилиндрического вала

Преимущества редуктора 1Ц2У-500Н (Ц2Н-500)

Высокая прочность: литой чугунный корпус;
Зацепление Новикова: повышенная износостойкость и сниженный уровень шума;
Долгий срок службы: усиленные подшипники и защита от перегрузок;
Высокий КПД: до 95%, экономия энергии;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов и тяжёлого оборудования;
Соответствие ТУ: сертифицированное качество;
Разные варианты сборки: под любые типы валов и муфт.

Области применения

Конвейерные системы: транспортировка сыпучих и крупногабаритных грузов;
Дробильное оборудование: щековые, роторные и конусные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: рольганги, автоматические питатели;
Подъемное оборудование: лебёдки ЛМ-5, ТЛ-25А;
Нефтегазовая промышленность: работа в сложных климатических условиях;
Металлургия: бадьи, литейные машины, транспортёры.

Как заказать редуктор 1Ц2У-500Н (Ц2Н-500)?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
