Редуктор двухступенчатый цилиндрический 1Ц2У-125-8-11
42000 ₽
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК "Максимум" предлагает редукторы серии 1Ц2У-125 — надёжные и производительные механизмы для снижения скорости вращения и увеличения крутящего момента. Подходят для ленточных конвейеров, смесителей, дозаторов, рольгангов и других промышленных систем.
Редуктор 1Ц2У-125 сочетает высокий КПД (до 98%), повышенную нагрузочную способность и компактные габариты. Идеален для оборудования с ограниченным пространством и режимом кратковременных нагрузок.
Характеристики
Масса, кг
—
53
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
630
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический 1Ц2У-125-8-11
42000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор 1Ц2У-125?
1Ц2У-125 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, обеспечивающий:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 40;
- Компактность: легкий вес и удобные габариты;
- Надежность: литой корпус и термообработанные шестерни;
- Применение: конвейеры, рольганги, дозаторы, смесители;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Типоразмер | 1Ц2У-125 | |||||||||
| Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
| Номинальный крутящий момент на выходном валу, Н·м, при ПВ=100% | 630 | |||||||||
| Номинальный крутящий момент на выходном валу, Н·м, при повторно-кратковременных режимах |
Тяжелый (Т) (ПВ=40%) |
630 | ||||||||
|
Средний (С) (ПВ=25%) |
630 | |||||||||
|
Легкий (Л) (ПВ=15%) |
630 | |||||||||
| Номинальная радиальная консольная нагрузка, Н | Быстроходного вала |
Тяжелый (Т) (ПВ=40%) |
750 | |||||||
|
Средний (С) (ПВ=25%) |
750 | |||||||||
|
Легкий (Л) (ПВ=15%) |
750 | |||||||||
| Тихоходного вала |
Тяжелый (Т) (ПВ=40%) |
6300 | ||||||||
|
Средний (С) (ПВ=25%) |
6300 | |||||||||
|
Легкий (Л) (ПВ=15%) |
6300 | |||||||||
| КПД не менее | 0,98 | |||||||||
| Масса, кг не более | Чугун | 53 | ||||||||
| Алюминий | 31,5 | |||||||||
Характеристики редуктора 1Ц2У-125
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 125 мм;
- Передаточные отношения: от 8 до 40;
- Номинальный крутящий момент, Н·м: до 630;
- Исполнение: горизонтальное;
- Масса, кг: 31,5–53;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 1Ц2У–125–12.5–22–КЦ–У2
- 1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
- 125 — межосевое расстояние второй ступени, мм;
- 12.5 — передаточное число;
- 22 — вариант сборки;
- КЦ — исполнение с быстроходным коническим и тихоходным цилиндрическим валом;
- У2 — климатическое исполнение для умеренного климата.

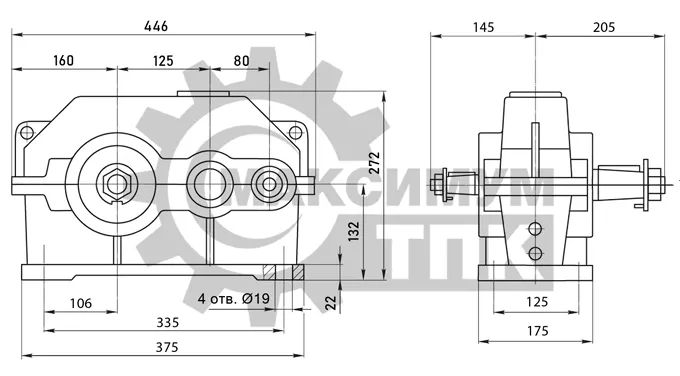

Габаритные и присоединительные размеры редуктора 1Ц2У-125

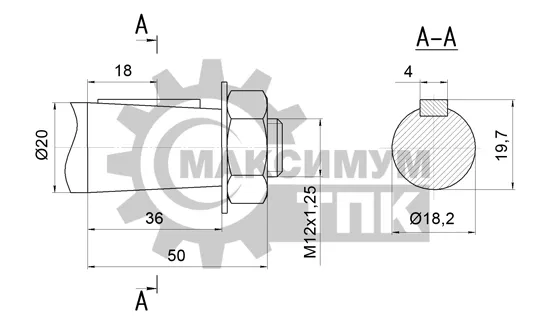

Размеры входного конического вала

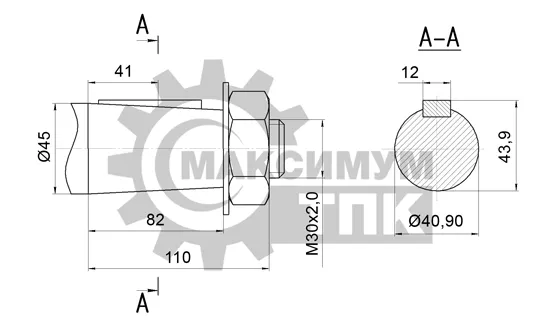

Размеры выходного конического вала
Преимущества редуктора 1Ц2У-125
- Компактность: один блок вместо двух узлов;
- Высокая прочность: литой корпус и закалённые шестерни;
- Долгий срок службы: защита от коррозии и износостойкие детали;
- Высокий КПД: до 98%, минимальные потери мощности;
- Соответствие ТУ: сертифицированное качество;
- Разные варианты сборки: под любые типы валов и муфт;
- Универсальное применение: конвейеры, рольганги, питатели, дозаторы.
Области применения
- Конвейерные системы: транспортировка сыпучих и штучных грузов;
- Автоматические линии: рольганги, бункеры, дозаторы;
- Подъемное оборудование: монтажные лебедки ТЛ-12А, ТЛ-12Б;
- Неагрессивная среда: производственные помещения без ударных нагрузок и агрессивных веществ.
Как заказать редуктор 1Ц2У-125?
Для подбора модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим полную техническую документацию, чертежи, сертификаты и организуем доставку по России и СНГ.
Масса, кг
53
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
630
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
125
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
