О нарезке зубьев и производстве шестерён
В механизмах всё держится на зацеплении. Если профиль зуба выведен неточно, шаг «уплыл» или угол нарушен — передача начинает гудеть, греться, терять ресурс. В ТПК «Максимум» мы это знаем не понаслышке: через наш цех прошли тысячи шестерён, и каждая учила нас одному — мелочей в зуборезке не бывает.Токарный станок с приводным инструментом
Иногда логичнее не гонять заготовку между станками, а сделать всё за одну установку. Закрепили вал — и за один цикл получили шейки, фаски, канавки и зубчатый венец. Никаких переустановок, никаких накопленных смещений.Такой подход особенно оправдан, когда соосность критична: биение венца относительно посадочных мест должно лежать в пределах сотых долей миллиметра. Приводной инструмент, управляемый ЧПУ, выдерживает эти допуски стабильно. Метод хорошо масштабируется: от десятка штук до нескольких сотен — время на переналадку не съедает выгоду.
Есть ограничение: модуль зуба зависит от возможностей приводной головки. Но для большинства промышленных задач диапазон достаточен.
Долбление
Внутренние зубья, длинные шлицы, рейки — ситуации, где фреза физически не проходит, а протяжка потребовала бы уникальной оснастки под каждый диаметр. Здесь работает долбление.Долбяк совершает вертикальные ходы, заготовка поворачивается на шаг после каждого двойного хода. Профиль формируется не за один проход, а постепенно. Метод медленнее фрезерования, но у него есть преимущество: один инструмент работает с диапазоном колёс. Для мелкой серии это экономия на оснастке.
Где применяется: планетарные редукторы с внутренним зацеплением, шлицевые валы длиной от полуметра, восстановление стёртых зубьев при ремонте.
Строгание конических колёс
Коническая передача чувствительна к положению пятна контакта. Смещение к кромке зуба — и начинается выкрашивание, шум, ускоренный износ. Обычное фрезерование не всегда даёт нужную точность профиля на конусе.Строгальный станок ведёт резец по траектории, которая учитывает угол конуса, модуль, угол зацепления. Профиль получается не приближённым, а расчётным. Настройка под каждую деталь индивидуальна — универсальных программ для коники нет.
Метод требует времени на наладку, поэтому экономически оправдан при партиях от двух десятков штук. Часто после строгания идёт притирка для достижения нужной чистоты поверхности. Результат: пары, которые работают тихо даже на высоких оборотах.
Фрезерование

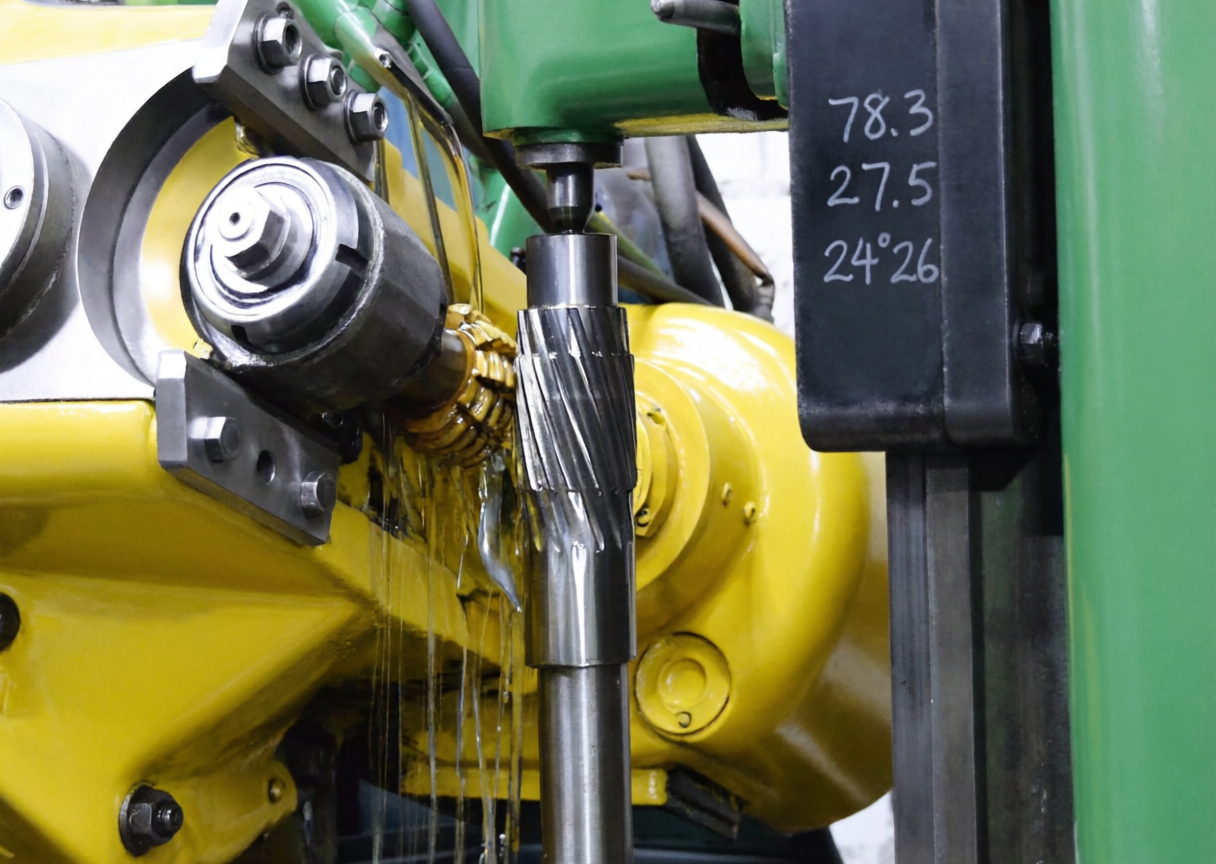

Самый массовый способ. Причина проста: скорость, гибкость, предсказуемость.Прямой зуб режется модульной фрезой за один проход. Косозубое колесо требует синхронизации вращения фрезы и поворота заготовки — настройка тоньше, но и плавность хода выше. Червячные пары нарезаются специальной червячной фрезой, точность зависит от качества самого инструмента. Рейки фрезеруются реечной фрезой или модульным резцом — ограничение только по длине хода стола.
Современные обрабатывающие центры позволяют выполнить черновую и чистовую операции за одну установку. Это сокращает цикл и снижает риск погрешностей от переустановки.
Как выбирается метод
Технолог смотрит на чертёж и оценивает несколько параметров.Материал влияет на режимы: закалённая сталь, бронза, нержавейка — каждая требует своего подхода. Точность по чертежу определяет, достаточно ли фрезерования или потребуется шлифование профиля после нарезки. Тираж влияет на экономику: на одну деталь выгоднее универсальный инструмент, на тысячу — стоит заказать специализированную фрезу. Геометрия диктует оснастку: тонкостенные венцы требуют оправок с распределённым зажимом, длинные валы — поддержки люнетами. Условия эксплуатации задают допуски: передача для пыльной среды и прецизионный редуктор — это разные требования к чистоте поверхности и профилю.
Иногда метод комбинируется: черновое фрезерование, затем закалка, затем шлифование профиля. Всё это закладывается в технологию на этапе анализа.
Контроль
Готовая деталь проходит измерительный контроль. Не выборочно — каждую шестерню из партии.Замеряется толщина зуба по постоянной хорде, шаг с оценкой накопленной погрешности, биение венца, шероховатость профиля. После термообработки проверяется твёрдость в нескольких точках. Визуально оценивается пятно контакта по краске, отсутствие заусенцев и дефектов поверхности.
Деталь, не уложившаяся в допуски, не отгружается. Это базовое правило.
Как начать
Процесс простой: вы присылаете чертёж, модель или образец. Технолог оценивает возможность изготовления, предлагает метод, рассчитывает стоимость и сроки. Среднее время на оценку — от нескольких часов для простых деталей до суток для сложных передач.Форматы: DXF, DWG, STEP, PDF, файлы из Компас или SolidWorks. Если документации нет — обмеряем образец, восстанавливаем чертёж, согласовываем.
Шестерня — это не просто «деталь с зубьями». Это расчёт, технология, контроль. В ТПК «Максимум» мы делаем передачи, которые работают. Присылайте задачу — обсудим, посчитаем, сделаем.
