Редуктор двухступенчатый цилиндрический 1Ц2У-315Н-8-11

Номинальное передаточное отношение, i : 8

12,5

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 1Ц2У-315Н — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, тяговых и подъёмных механизмах.

Редуктор 1Ц2У-315Н разработан для тяжёлых условий эксплуатации. Обладает высоким КПД (до 96%), прочной конструкцией с зацеплением Новикова и выдерживает значительные нагрузки в длительном режиме работы. Идеален для крупногабаритного оборудования с высокими требованиями к надёжности.

Подробности

Характеристики

Масса, кг

—

510

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

8700

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор 1Ц2У-315Н?

1Ц2У-315Н — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для тяжелонагруженных промышленных механизмов. Обеспечивает:

Высокий КПД: до 96%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой корпус из чугуна или стали;
Износостойкость: шестерни с зацеплением Новикова;
Применение: конвейеры, дробилки, рольганги, питатели;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Частота вращ. вх. вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
500	ПВ=15% (Л)	8000	8300	8100	7600	8400	8700	7600	6700	8300
	ПВ=25% (С)	7100	7100	7100	7100	6600	6600	6600	6700	6100
	ПВ=40% (Т)	7100	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=100% (Н)	7100	7100	7100	7100	6600	6600	6600	6600	5900
750	ПВ=15% (Л)	7500	7800	8000	7600	7800	8100	7600	6700	7700
	ПВ=25% (С)	7100	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=40% (Т)	7100	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=100% (Н)	7100	7100	7100	7100	6600	6600	6600	6600	5900
1000	ПВ=15% (Л)	7100	7400	7700	7600	7500	7700	7600	6700	7400
	ПВ=25% (С)	7100	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=40% (Т)	7100	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=100% (Н)	7100	7100	7100	7100	6600	6600	6600	6600	5900
1500	ПВ=15% (Л)	7000	7100	7200	7400	7000	7200	7500	6700	6900
	ПВ=25% (С)	7000	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=40% (Т)	7000	7100	7100	7100	6600	6600	6600	6600	5900
	ПВ=100% (Н)	7000	7100	7100	7100	6600	6600	6600	6600	5900

ТИП			Ц2У-315 (Ц2У-315НМ)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходной вал	одноконечный	22,4
		двухконечный	11,2
	Входной вал	одноконечный	4,0
		двухконечный	2,0
Масса, кг			510

Характеристики редуктора 1Ц2У-315Н

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 315 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 8700 (максимальный при ПВ=15%, i=25);
Исполнение: горизонтальное;
Масса, кг: 510;
КПД: до 96%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: 1Ц2У–315Н–50–12–КЦ–У2

1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
315 — межосевое расстояние второй ступени, мм;
Н — зацепление Новикова;
50 — передаточное число;
12 — вариант сборки;
КЦ — исполнение с быстроходным коническим и тихоходным цилиндрическим валом;
У2 — климатическое исполнение для умеренного климата.

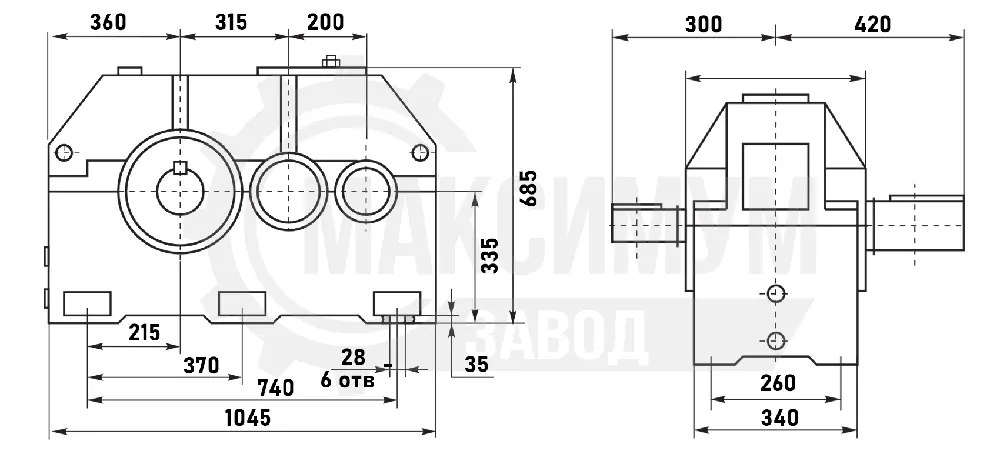

Габаритные и присоединительные размеры редуктора 1Ц2У-315Н

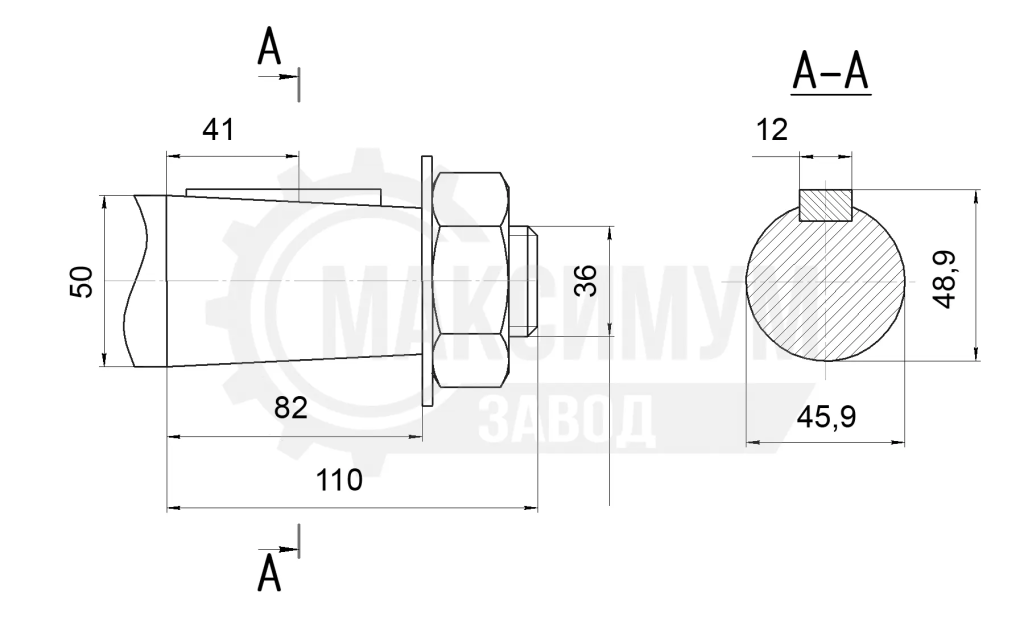

Размеры входного конического вала

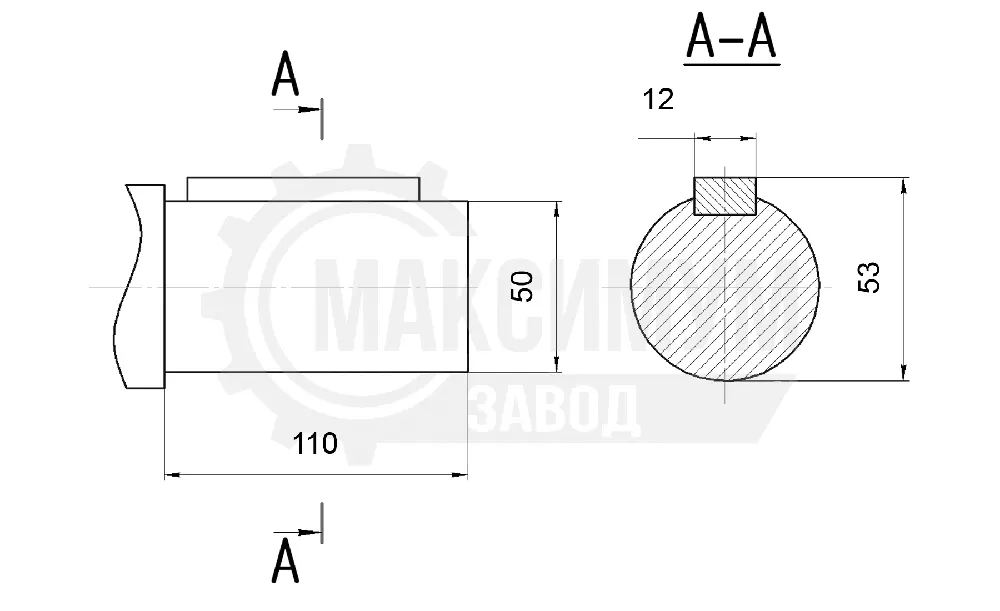

Размеры входного цилиндрического вала

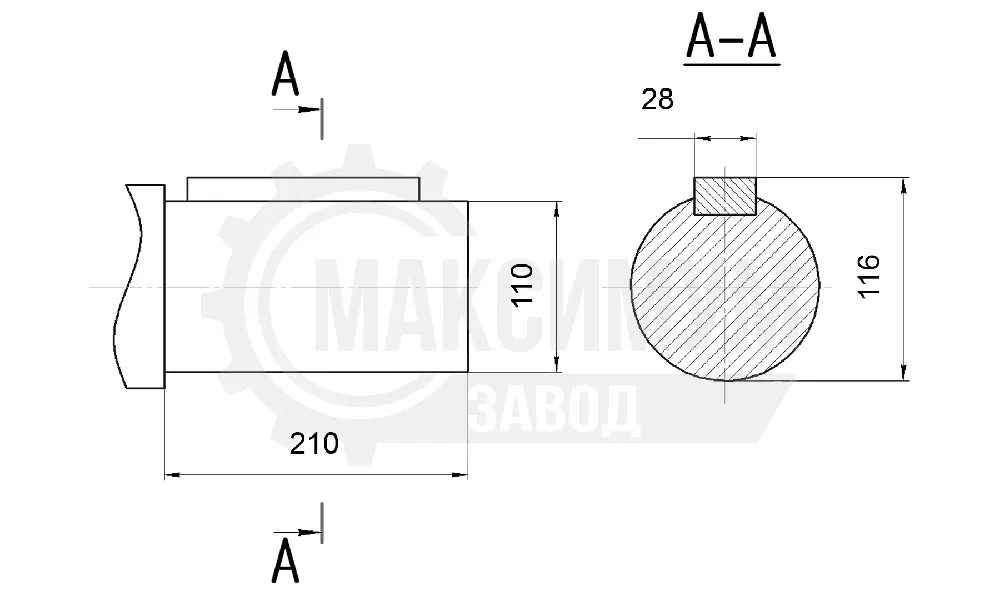

Размеры выходного цилиндрического вала

Преимущества редуктора 1Ц2У-315Н

Высокая прочность: литой корпус и закалённые шестерни;
Долгий срок службы: зацепление Новикова обеспечивает высокую износостойкость;
Высокий КПД: до 96%, экономия энергии;
Соответствие ТУ: сертифицированное качество;
Разные варианты сборки: под любые типы валов и муфт;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов и тяжёлого оборудования.

Области применения

Конвейерные системы: транспортировка сыпучих и тяжёлых грузов;
Дробильное оборудование: щековые, конусные и роторные дробилки;
Линии производства: рольганги, автоматические питатели;
Подъемное оборудование: лебёдки ЛМ-3.2М, ТЛ-20А;
Нефтегазовая промышленность: работа в сложных климатических условиях;
Металлургия: бадьи, литейные машины, транспортёры.

Как заказать редуктор 1Ц2У-315Н?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
