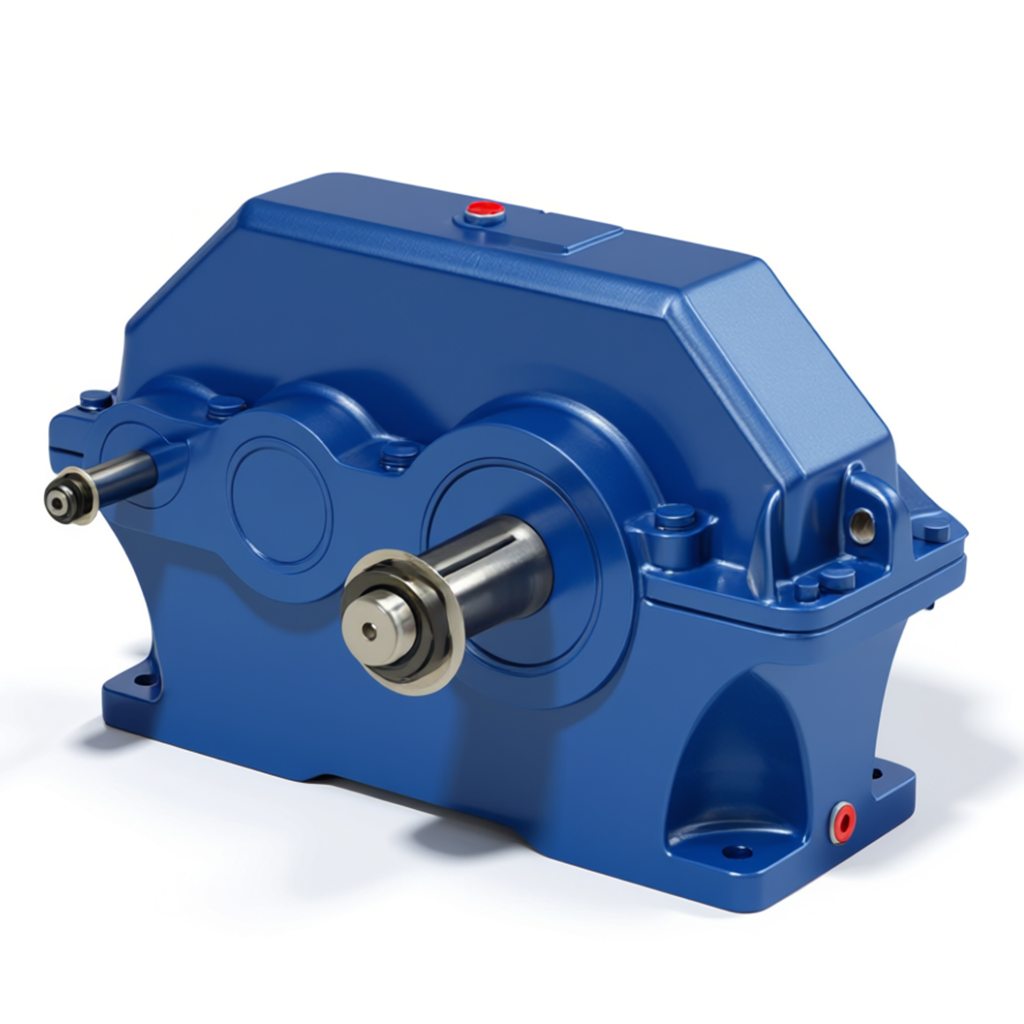

Редуктор двухступенчатый цилиндрический 1Ц2У-250-8-11
170000 ₽
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 1Ц2У-250 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства разработаны в советский период и до сих пор востребованы в ленточных конвейерах, бетоносмесителях, куттерах, дробилках, лебёдках и других промышленных системах.
Редуктор 1Ц2У-250 отличается прочной конструкцией, высокой износостойкостью и способен работать в условиях длительных нагрузок. Идеален для оборудования с ограниченным пространством и средними эксплуатационными требованиями.
Характеристики
Масса, кг
—
310
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 5000 (при ПВ=100%), до 10000 — при ПВ=15%
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический 1Ц2У-250-8-11
170000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор 1Ц2У-250?
1Ц2У-250 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР и до сих пор активно используемый в промышленности. Обеспечивает:
- Высокий КПД: до 96%, минимальные потери мощности;
- Передаточное число: от 8 до 40;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: закалённые шестерни и подшипники повышенной прочности;
- Применение: конвейеры, смесители, дозаторы, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Типоразмер | 1Ц2У-250 | |||||||||
| Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
| Номинальный крутящий момент на выходном валу, Н·м, при ПВ=100% | 5000 | |||||||||
| Номинальный крутящий момент на выходном валу, Н·м, при повторно-кратковременных режимах |
Тяжелый (Т) (ПВ=40%) |
6300 | ||||||||
|
Средний (С) (ПВ=25%) |
8000 | |||||||||
|
Легкий (Л) (ПВ=15%) |
10000 | |||||||||
| Номинальная радиальная консольная нагрузка, Н | Быстроходного вала |
Непрерывный (Н) (ПВ=100%) |
3150 | |||||||
|
Тяжелый (Т) (ПВ=40%) |
3550 | |||||||||
|
Средний (С) (ПВ=25%) |
4000 | |||||||||
|
Легкий (Л) (ПВ=15%) |
4500 | |||||||||
| Тихоходного вала |
Непрерывный (Н) (ПВ=100%) |
18000 | ||||||||
|
Тяжелый (Т) (ПВ=40%) |
20000 | |||||||||
|
Средний (С) (ПВ=25%) |
22400 | |||||||||
|
Легкий (Л) (ПВ=15%) |
25000 | |||||||||
| КПД не менее | 0,96 | |||||||||
| Масса, кг не более | 310 | |||||||||
Характеристики редуктора 1Ц2У-250
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 250 мм;
- Передаточные отношения: от 8 до 40;
- Номинальный крутящий момент, Н·м: до 5000 (при ПВ=100%), до 10000 — при ПВ=15%;
- Исполнение: горизонтальное;
- Масса, кг: до 310;
- КПД: до 96%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 1Ц2У–250–16–12–КЦ–У2
- 1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
- 250 — межосевое расстояние второй ступени, мм;
- 16 — передаточное число;
- 12 — вариант сборки;
- КЦ — исполнение с быстроходным коническим и тихоходным цилиндрическим валом;
- У2 — климатическое исполнение для умеренного климата.

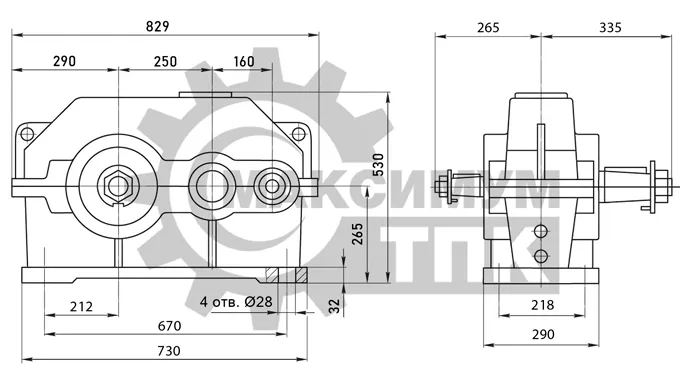

Габаритные и присоединительные размеры редуктора 1Ц2У-250

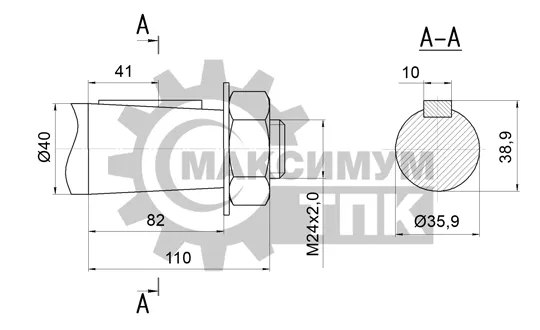

Размеры входного конического вала

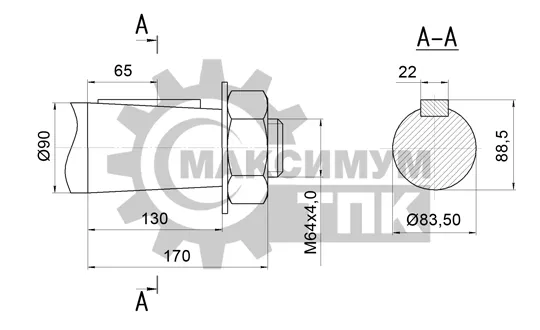

Размеры выходного конического вала

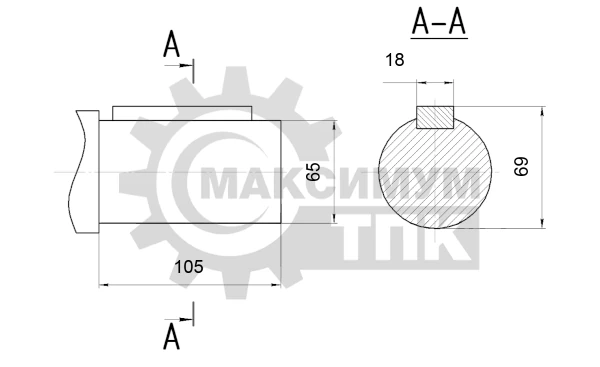

Размеры входного цилиндрического вала
Размеры выходного цилиндрического вала
Преимущества редуктора 1Ц2У-250
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: термообработанные шестерни и усиленные подшипники;
- Высокий КПД: до 96%, экономия энергии;
- Универсальное применение: конвейеры, рольганги, лебёдки;
- Соответствие ТУ: сертифицированное качество;
- Легкая замена: совместим с современными аналогами;
- Подходит для старого оборудования: идеален как замена устаревшим моделям советского производства.
Области применения
- Конвейерные системы: транспортировка сыпучих и штучных грузов;
- Смесительное оборудование: бетоносмесители, куттеры;
- Дробильные установки: компактные дробилки и питатели;
- Грузоподъемные машины: лебёдки ЛМ-3.2М, ТЛ-20А;
- Автоматические линии: рольганги, транспортеры;
- Неагрессивная среда: производственные помещения без ударных нагрузок и агрессивных веществ.
Как заказать редуктор 1Ц2У-250?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
310
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 5000 (при ПВ=100%), до 10000 — при ПВ=15%
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
250
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
