Редукторы ЦУ (1ЦУ) | Одноступенчатые цилиндрические редукторы до 5000 Н·м

ТПК «Максимум» предлагает одноступенчатые цилиндрические редукторы серии ЦУ (1ЦУ) — надежное решение для снижения скорости вращения и увеличения крутящего момента. Эти редукторы широко используются в составе промышленного оборудования: краны, лебедки, конвейеры, транспортеры, станки и другие механизмы.

Редукторы серии ЦУ выполнены по классической схеме с эвольвентной косозубой передачей и обеспечивают:

Высокую эффективность: КПД до 98%;
Надежность: литой корпус из чугуна или алюминия;
Компактность: оптимальное соотношение мощности и размера;
Долговечность: термообработанные шестерни;
Широкое применение: от малого бизнеса до крупных производственных линий.

Характеристики редукторов ЦУ (1ЦУ)

Редукторы серии ЦУ отличаются высокой прочностью и точной передачей усилия. Они обеспечивают:

Передаточные отношения: от 2 до 6,3;
Крутящий момент: от 315 до 5000 Н·м;
Радиальная нагрузка: до 9000 Н;
Корпус: литой из чугуна или алюминия;
Привод: может использоваться с электродвигателями и частотниками;
Исполнение: климатическое У3, ХЛ2 и другие варианты.

Основные типоразмеры редукторов ЦУ

Типоразмер	Передаточное число	Крутящий момент на тихоходном валу, Н·м	Радиальная нагрузка на выходном валу, Н
ЦУ-100	2; 2.5; 3.15; 4; 5; 6.3	315	2240
ЦУ-125	2; 2.5; 3.15; 4; 5; 6.3	630	3300
ЦУ-160	2; 2.5; 3.15; 4; 5; 6.3	1250	4500
ЦУ-200	2; 2.5; 3.15; 4; 5; 6.3	2500	6300
ЦУ-250	2; 2.5; 3.15; 4; 5; 6.3	5000	9000

Как расшифровывается обозначение?

Рассмотрим пример маркировки: 1ЦУ-100-40-21 КЦ У3

1ЦУ — тип редуктора;
100 — межосевое расстояние, мм;
40 — передаточное число;
21 — вариант сборки;
КЦ — конический входной и цилиндрический выходной вал;
У3 — климатическое исполнение для умеренного климата.

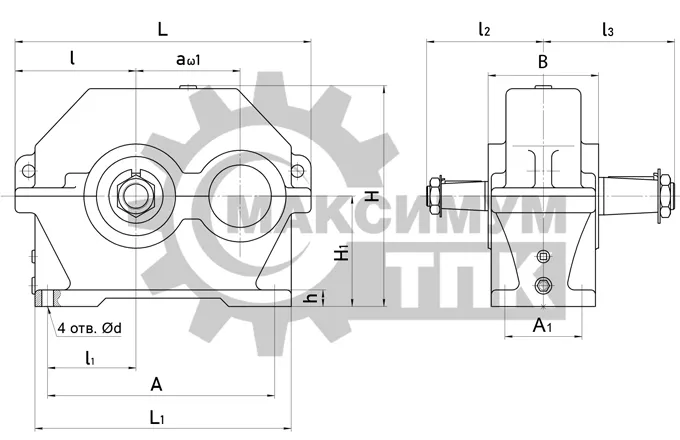

Габаритные размеры редукторов ЦУ

Тип	aw1	L	L1	l	l1	l2	l3	H	H1	h	A	A1	B	B1	d
1ЦУ-100	100	315	265	132	85	136	155	224	112	22	224	95	140	132	15
1ЦУ-160	160	475	412	195	136	218	218	335	170	28	355	125	185	175	24
1ЦУ-200	200	580	500	236	165	230	265	425	212	36	437	136	212	200	—
1ЦУ-250	250	710	615	290	212	280	315	530	265	40	545	185	265	250	25

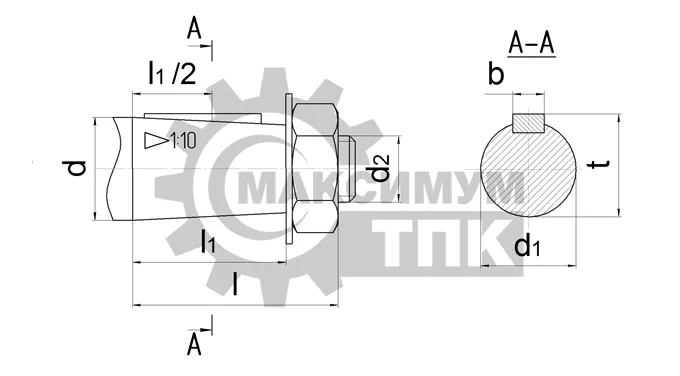

Размеры концов валов

Тип	Вал	d	d1	d2	d3	l	l1	b	t
1ЦУ-100	Входной	25	22.90	М16х1.5	45	60	42	5	24.90
1ЦУ-100	Выходной	35	32.10	М20х1.5	50	80	58	6	34.60
1ЦУ-160	Входной	45	40.90	М30х2.0	75	110	82	12	43.90
1ЦУ-160	Выходной	55	50.90	М36х3.0	88	140	82	14	54.40
1ЦУ-200	Входной	55	50.90	M36x3.0	88	140	82	14	54.40
1ЦУ-200	Выходной	70	64.75	M48x3.0	100	140	105	18	68.75
1ЦУ-250	Входной	70	64.75	M48x3.0	100	140	105	18	68.75
1ЦУ-250	Выходной	90	83.50	M64x4.0	130	170	130	22	88.50

Преимущества редукторов ЦУ

Высокая надежность: литой корпус и усиленная зубчатая передача;
Экономичность: доступная стоимость и простота обслуживания;
Компактность: подходят для помещений с ограниченным пространством;
Высокий КПД: до 98%, минимальные потери мощности;
Широкая совместимость: работают с разными типами двигателей;
Долгий срок службы: термообработанные шестерни и защита от коррозии;
Соответствие стандартам: соответствуют требованиям ГОСТ.

Области применения

Крановое оборудование: мостовые, козловые и консольные краны;
Лебедки и тали: подъем грузов в цехах и на открытых площадках;
Конвейерные системы: равномерная подача материалов;
Нефтегазовая промышленность: работа в сложных условиях;
Металлургия: рольганги, бадьи, литейные машины;
Судостроение: корабельные лебедки и подъемники;
Энергетика: автоматические выключатели и трансформаторы;
Строительная техника: экскаваторы, автокраны, погрузчики.

Как выбрать редуктор ЦУ?

Чтобы правильно подобрать редуктор ЦУ, обратите внимание на следующие параметры:

Тип оборудования: кран, лебедка, конвейер, станок;
Крутящий момент: влияет на массу перемещаемого груза;
Передаточное отношение: влияет на скорость и усилие;
Режим работы: легкий, средний, тяжелый;
Условия эксплуатации: температурный режим, уровень влажности;
Сертификаты: особенно важно для Ростехнадзора;
Совместимость: должен подходить к вашему электродвигателю;
Индивидуальный заказ: можем изготовить по чертежам клиента.
