Редуктор двухступенчатый цилиндрический 1Ц2У-450Н-8-11

Номинальное передаточное отношение, i : 8

12,5

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 1Ц2У-450Н (Ц2Н-450) — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в тяжелонагруженном оборудовании: ленточные конвейеры, дробильные машины, рольганги, смесители, питатели и другие.

Редуктор 1Ц2У-450Н обладает высоким КПД (до 95%), усиленной конструкцией с зацеплением Новикова и выдерживает экстремальные нагрузки. Идеально подходит для крупногабаритных промышленных установок с высокими требованиями к прочности, долговечности и стабильной работе в длительном режиме.

Подробности

Характеристики

Масса, кг

—

1530

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

40000

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор 1Ц2У-450Н (Ц2Н-450)?

1Ц2У-450Н (Ц2Н-450) — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный по техническим условиям для работы в тяжёлых промышленных условиях. Обеспечивает:

Высокий КПД: до 95%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с зацеплением Новикова;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Частота вращ. вх. вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
500	ПВ=15% (Л)	29600	29800	29400	28400	20700	20900	28300	26200	20400
	ПВ=25% (С)	27700	27700	27700	27700	26400	26400	26400	26200	25000
	ПВ=40% (Т)	27700	27700	27700	27700	26400	26400	26400	26200	24600
	ПВ=100% (Н)	26200	26600	26500	25900	26400	26400	26400	25700	24600
750	ПВ=15% (Л)	28500	29300	29100	28200	29300	20000	28300	26200	29100
	ПВ=25% (С)	27700	27700	27700	27700	26400	26400	26400	25100	24600
	ПВ=40% (Т)	27400	27700	27700	27400	26400	26400	26400	26200	24600
	ПВ=100% (Н)	26100	26300	26300	25700	26400	26400	26400	25100	24600
1000	ПВ=15% (Л)	27500	28300	28700	28000	28400	29100	28200	26200	28200
	ПВ=25% (С)	27500	27700	27700	27700	26400	26400	26400	26200	24600
	ПВ=40% (Т)	27000	27500	27400	26800	26400	26400	26400	26200	24600
	ПВ=100% (Н)	26100	26300	26100	25600	26400	26400	26100	25000	24600
1500	ПВ=15% (Л)	—	—	27700	27500	27200	27800	27900	25900	27000
	ПВ=25% (С)	—	—	27500	27500	26400	26400	26400	25900	24600
	ПВ=40% (Т)	—	—	26800	26300	26400	26400	26400	25900	24600
	ПВ=100% (Н)	—	—	26100	25500	25600	25900	25600	24600	24600

ТИП			Ц2У-450Н (Ц2Н-450)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходной вал	одноконечный	71
		двухконечный	71
	Входной вал	одноконечный	6,3
		двухконечный	10
Масса, кг			1530

Характеристики редуктора 1Ц2У-450Н (Ц2Н-450)

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 450 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 29 800 (максимальный при ПВ=15%, i=10);
Исполнение: горизонтальное;
Масса, кг: 1530;
КПД: до 95%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: 1Ц2У–450Н–12.5–13–КК–У2

1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
450 — межосевое расстояние второй ступени, мм;
Н — зацепление Новикова;
12.5 — передаточное число;
13 — вариант сборки;
КК — исполнение с двумя коническими валами;
У2 — климатическое исполнение для умеренного климата.

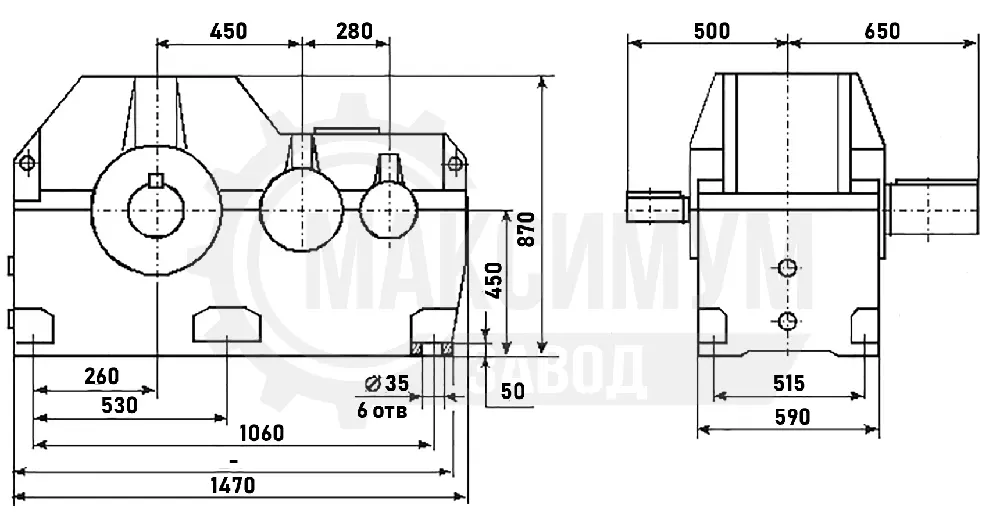

Габаритные и присоединительные размеры редуктора 1Ц2У-450Н (Ц2Н-450)

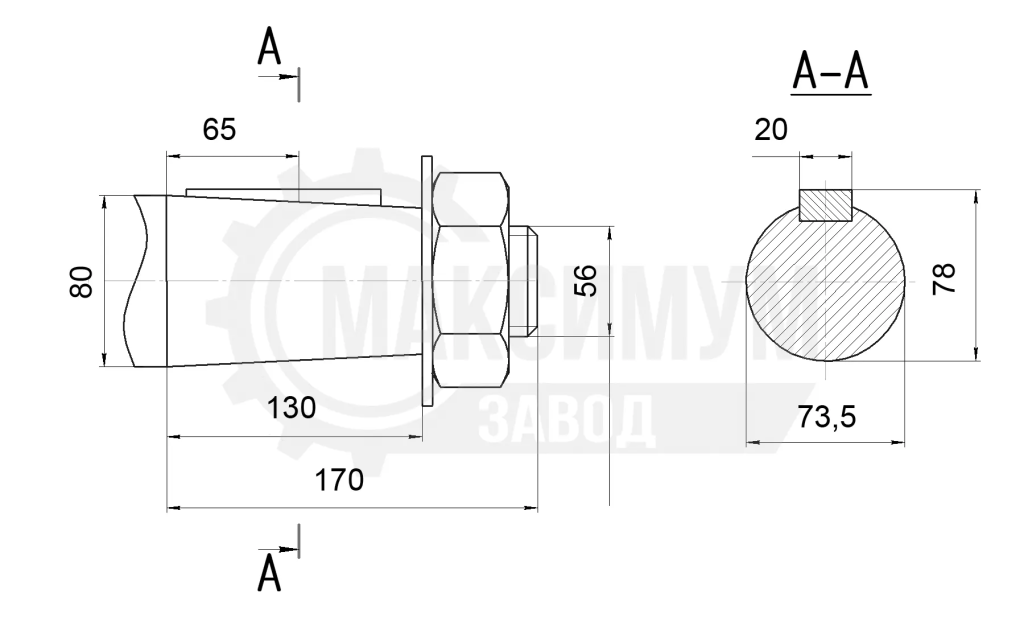

Размеры входного конического вала

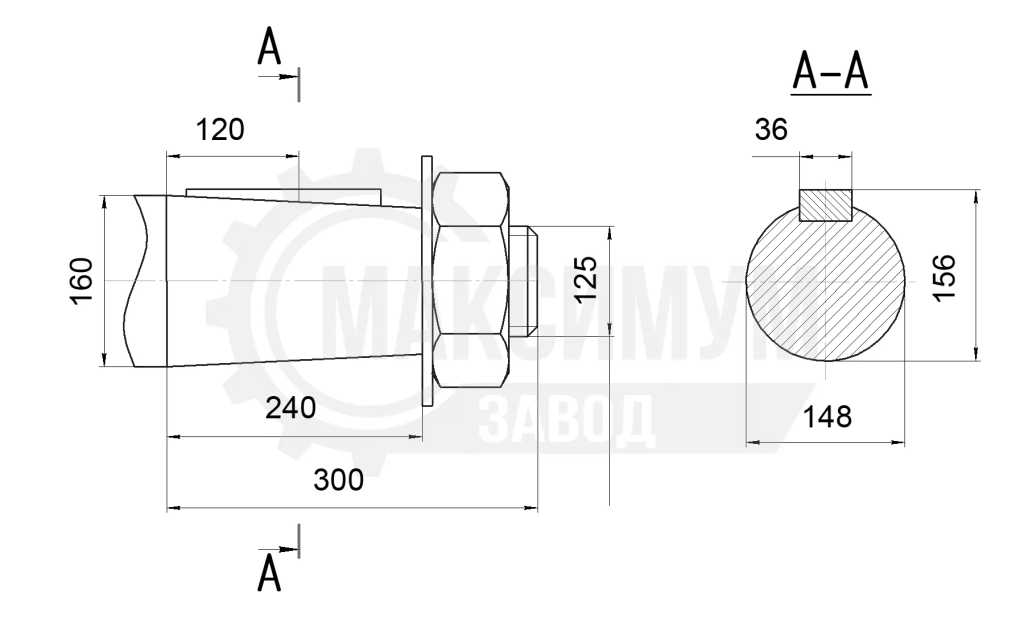

Размеры выходного конического вала

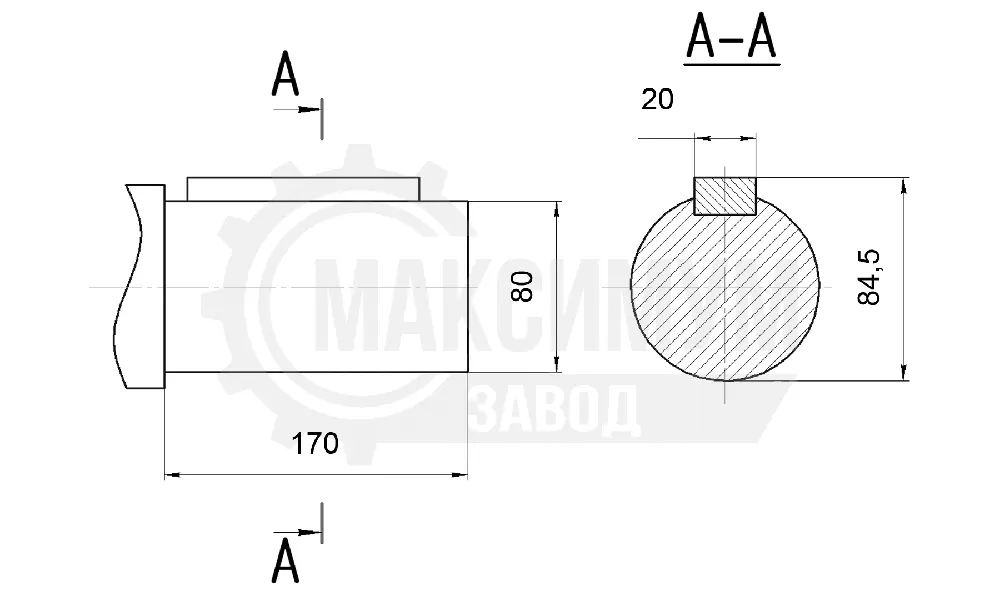

Размеры входного цилиндрического вала

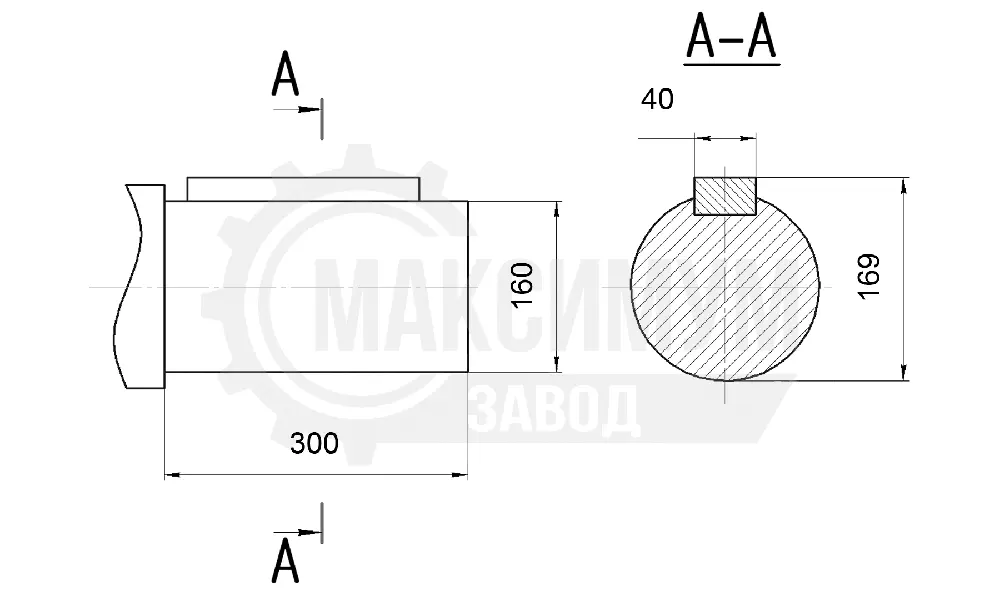

Размеры выходного цилиндрического вала

Преимущества редуктора 1Ц2У-450Н (Ц2Н-450)

Высокая прочность: литой чугунный корпус;
Зацепление Новикова: повышенная износостойкость и сниженный уровень шума;
Долгий срок службы: усиленные подшипники и защита от перегрузок;
Высокий КПД: до 95%, экономия энергии;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов и тяжёлого оборудования;
Соответствие ТУ: сертифицированное качество;
Разные варианты сборки: под любые типы валов и муфт.

Области применения

Конвейерные системы: транспортировка сыпучих и крупногабаритных грузов;
Дробильное оборудование: щековые, роторные и конусные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: рольганги, автоматические питатели;
Подъемное оборудование: лебёдки ЛМ-5, ТЛ-25А;
Нефтегазовая промышленность: работа в сложных климатических условиях;
Металлургия: бадьи, литейные машины, транспортёры.

Как заказать редуктор 1Ц2У-450Н (Ц2Н-450)?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
