Что такое крутящий момент редуктора?
Крутящий момент — это усилие, которое редуктор может передать на выходной вал для преодоления сопротивления в механизме. Измеряется в Ньютоно-метрах (Н·м).
Простыми словами: если к выходному валу прикрепить рычаг длиной 1 метр, то крутящий момент в 1 Н·м означает, что редуктор способен удерживать груз в 1 Н (примерно 0,1 кг) на конце этого рычага.
Чем больше длина рычага (например, радиус барабана или шестерни), тем меньшую силу может выдержать редуктор. И наоборот — при меньшем радиусе допустимая нагрузка увеличивается.
Для удобства: 1 кг ≈ 9,81 Н.
Пример расчёта
Рассмотрим цилиндрический двухступенчатый редуктор РМ-650 с передаточным числом 31,5 и входными оборотами 1500 об/мин. Его максимальный допустимый крутящий момент — 5116 Н·м.
- При радиусе барабана 1 м редуктор может поднимать груз до 520 кг (5116 Н / 9,81).
- При радиусе 0,5 м — уже до 1040 кг.
Формула проста: Момент = Сила × Радиус.
Зачем нужен крутящий момент при выборе редуктора?
Редуктор — это «мост» между двигателем и механизмом. Двигатель создаёт вращение, но не усилие. Именно редуктор преобразует высокие обороты в высокий крутящий момент, необходимый для работы оборудования.
Мощность двигателя — лишь косвенный показатель. Реальная тяга зависит от передаточного числа и допустимого момента редуктора. Поэтому выбор редуктора начинается с расчёта необходимого крутящего момента на выходе.
Чем определяется допустимый крутящий момент?
В разных типах редукторов момент ограничивается разными факторами.

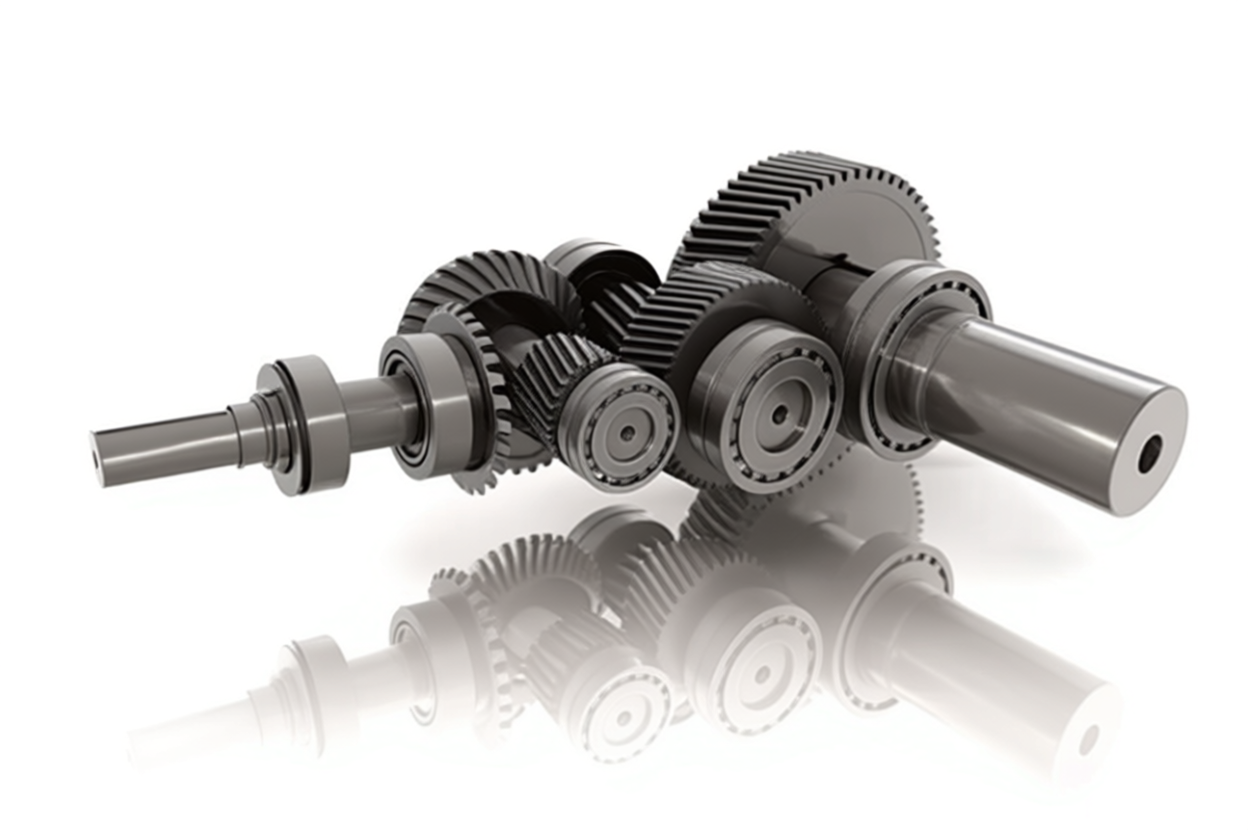

1. Цилиндрические редукторы
У редукторов одного типоразмера модуль зубьев шестерён остаётся неизменным. Крутящий момент растёт за счёт увеличения диаметра ведомой шестерни — чем больше радиус, тем длиннее «рычаг», тем выше усилие.
Таким образом, момент зависит от геометрии зацепления и передаточного числа.
2. Червячные редукторы
Здесь ситуация иная. Диаметры червяка и колеса почти не меняются. Момент определяется в первую очередь количеством зубьев на червячном колесе.
Например, в червячном редукторе Ч-80 максимальный момент достигается при передаточном числе 31,5. Почему?
- При малых передаточных числах червяк многозаходный, колесо — с большим числом зубьев.
- При больших — червяк однозаходный, но колесо всё равно имеет много зубьев.
Оптимальная толщина зуба, а значит — и прочность — достигается при передаточном числе 31,5. Отсюда — пик нагрузочной способности.
Важно: червячные редукторы имеют более низкий КПД из-за трения скольжения, что дополнительно влияет на эффективную передачу момента.
Виды крутящего момента
При подборе редуктора учитываются несколько ключевых значений:
- M2 — фактический крутящий момент на выходе;
- Mn2 — номинальный крутящий момент — максимальный момент, который редуктор может передавать длительное время (при коэффициенте безопасности 1 и сроке службы 10 000 часов);
- M2max — максимальный (пиковый) момент — кратковременная перегрузка, допустимая при пусках или ударных нагрузках;
- Mr2 — необходимый момент — требуемый по условиям работы механизма;
- Mc2 — расчётный момент — ключевое значение для выбора редуктора.
Формула расчётного крутящего момента:
Mc2 = Mr2 × Sf ≤ Mn2
где:
- Mr2 — необходимый крутящий момент;
- Sf — сервис-фактор (эксплуатационный коэффициент), зависящий от режима работы, частоты пусков, типа нагрузки;
- Mn2 — номинальный момент редуктора.
Расчётный момент не должен превышать номинальный — иначе редуктор будет перегружен и быстро выйдет из строя.
Вывод
Крутящий момент — основа правильного выбора редуктора. Он зависит от типа передачи, геометрии зацепления и условий эксплуатации. Понимание разницы между номинальным, пиковым и расчётным моментом помогает избежать перегрузок и простоев.
При подборе редуктора всегда учитывайте сервис-фактор и реальные условия работы. Нужна помощь в расчёте? Наши специалисты помогут подобрать оптимальное решение под ваше оборудование.
