Редуктор двухступенчатый цилиндрический 1Ц2У-400Н-8-11

Номинальное передаточное отношение, i : 8

12,5

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 1Ц2У-400Н — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в тяжелонагруженном оборудовании: ленточные конвейеры, дробильные машины, рольганги, смесители, питатели и другие.

Редуктор 1Ц2У-400Н разработан в СССР и до сих пор востребован в промышленности. Обладает высоким КПД (до 95%), усиленной конструкцией с зацеплением Новикова и выдерживает экстремальные нагрузки. Идеален для крупногабаритных установок с высокими требованиями к прочности и долговечности.

Подробности

Характеристики

Масса, кг

—

930

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

20000

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор 1Ц2У-400Н?

1Ц2У-400Н — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР в 80-х годах для тяжёлых условий эксплуатации. Обеспечивает:

Высокий КПД: до 95%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с зацеплением Новикова;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Частота вращ. вх. вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
500	ПВ=15% (Л)	15100	15300	15000	14200	16000	16200	14100	12500	15800
	ПВ=25% (С)	13700	13700	13700	13700	12700	12700	12700	12500	11600
	ПВ=40% (Т)	13700	13700	13700	13700	12700	12700	12700	12500	11300
	ПВ=100% (Н)	13700	13700	13700	13700	12700	12700	12700	12500	11300
750	ПВ=15% (Л)	14300	14900	14700	14100	14900	15500	14100	12500	14800
	ПВ=25% (С)	13600	13700	13700	13700	12700	12700	12700	12500	11300
	ПВ=40% (Т)	13600	13700	13700	13700	12700	12700	12700	12500	11300
	ПВ=100% (Н)	13600	13700	13700	13700	12700	12700	12700	12500	11300
1000	ПВ=15% (Л)	13500	14200	14500	13900	14200	14800	14100	12500	14100
	ПВ=25% (С)	13500	13600	13700	13700	12700	12700	12700	12500	11300
	ПВ=40% (Т)	13500	13600	13700	13700	12700	12700	12700	12500	11300
	ПВ=100% (Н)	13500	13600	13700	13700	12700	12700	12700	12500	11300
1500	ПВ=15% (Л)	—	—	13600	13500	13300	13800	13800	12300	13200
	ПВ=25% (С)	—	—	13500	13500	12700	12700	12700	12300	11300
	ПВ=40% (Т)	—	—	13500	13500	12700	12700	12700	12300	11300
	ПВ=100% (Н)	—	—	13500	13500	12700	12700	12700	12300	11300

ТИП			Ц2У-400 (Ц2У-400НМ)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходной вал	одноконечный	31,5
		двухконечный	15,75
	Входной вал	одноконечный	7,1
		двухконечный	3,55
Масса, кг			930

Характеристики редуктора 1Ц2У-400Н

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 400 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 16 200 (максимальный при ПВ=15%, i=25);
Исполнение: горизонтальное;
Масса, кг: 930;
КПД: до 95%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: 1Ц2У–400Н–10–12–ЦЦ–У2

1Ц2У — тип редуктора (цилиндрический, двухступенчатый);
400 — межосевое расстояние второй ступени, мм;
Н — зацепление Новикова;
10 — передаточное число;
12 — вариант сборки;
ЦЦ — исполнение с двумя цилиндрическими валами;
У2 — климатическое исполнение для умеренного климата.

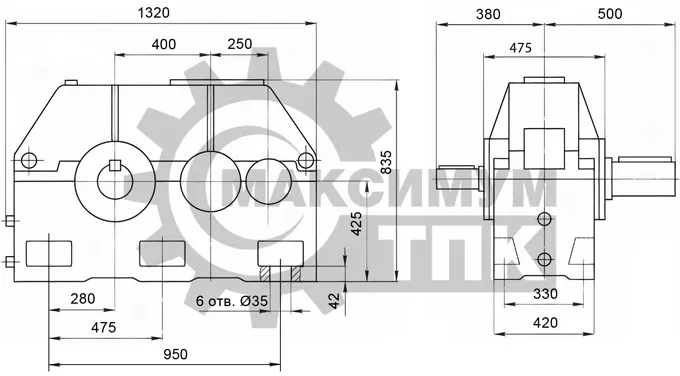

Габаритные и присоединительные размеры редуктора 1Ц2У-400Н

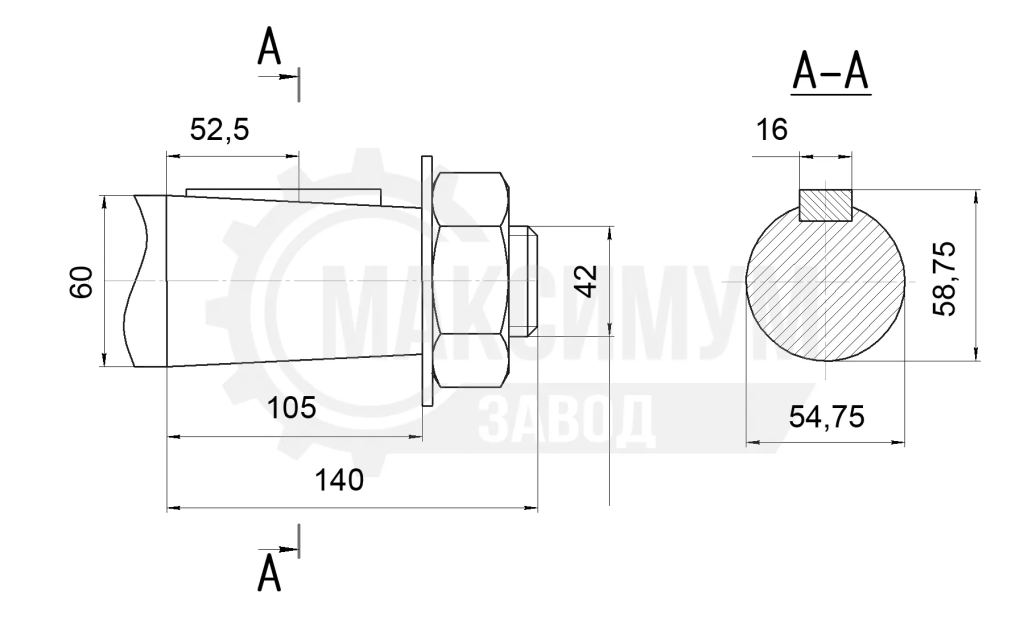

Размеры входного конического вала

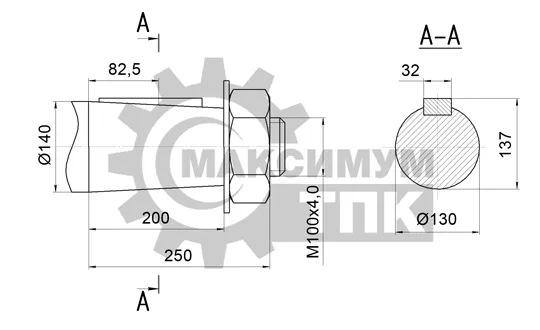

Размеры выходного конического вала

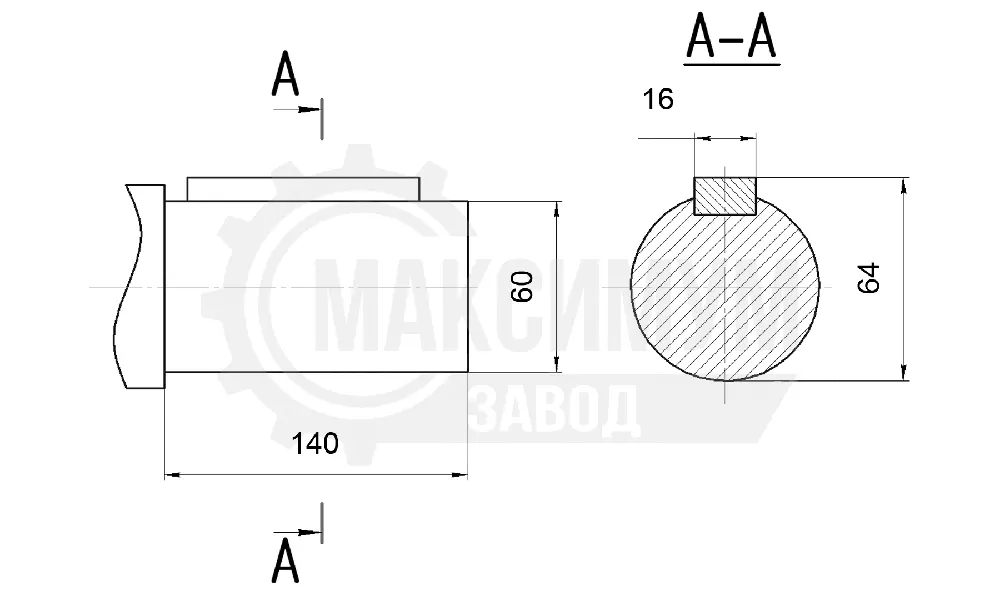

Размеры входного цилиндрического вала

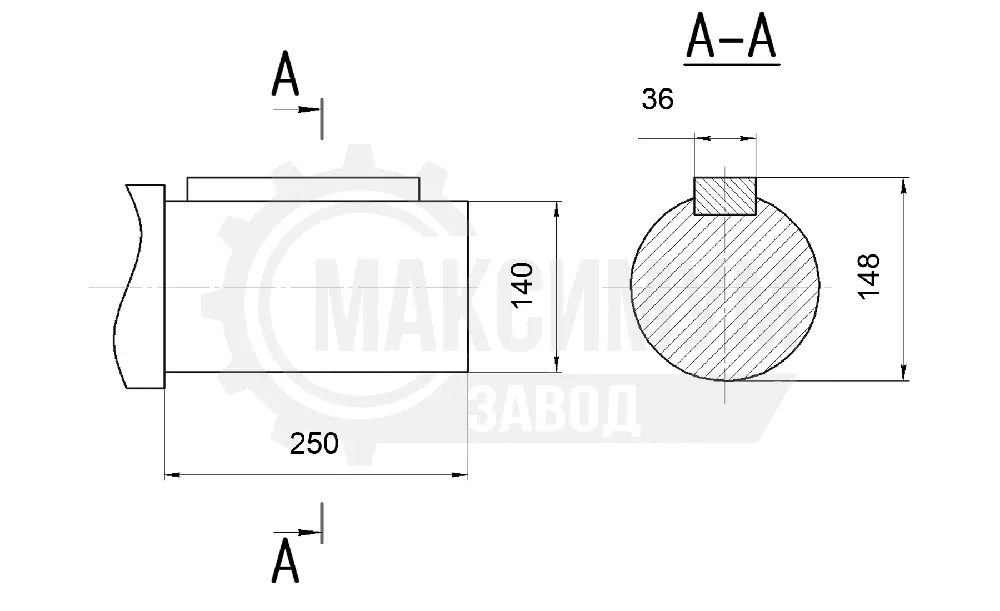

Размеры выходного цилиндрического вала

Преимущества редуктора 1Ц2У-400Н

Высокая прочность: литой чугунный корпус;
Зацепление Новикова: повышенная износостойкость и сниженный уровень шума;
Долгий срок службы: усиленные подшипники и защита от перегрузок;
Высокий КПД: до 95%, экономия энергии;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов и тяжёлого оборудования;
Соответствие ТУ: сертифицированное качество;
Разные варианты сборки: под любые типы валов и муфт.

Области применения

Конвейерные системы: транспортировка сыпучих и крупногабаритных грузов;
Дробильное оборудование: щековые, роторные и конусные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: автоматические рольганги, питатели;
Подъемное оборудование: лебёдки ЛМ-5, ТЛ-25А;
Нефтегазовая промышленность: работа в сложных климатических условиях;
Металлургия: бадьи, литейные машины, транспортёры.

Как заказать редуктор 1Ц2У-400Н?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
