Редуктор двухступенчатый цилиндрический РМ-350-8-11

Номинальное передаточное отношение, i : 8

12,5

22,4

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РМ-350 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, мешалках, тяговых механизмах и других промышленных системах.

Редуктор РМ-350, разработанный в СССР, до сих пор востребован благодаря прочной конструкции, высокому КПД (до 98%) и универсальности. Масса всего 145 кг делает его удобным для установки в различных механизмах. Идеален для модернизации устаревшего оборудования и использования в условиях средних нагрузок.

Подробности

Характеристики

Масса, кг

—

145

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

4300

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор РМ-350?

РМ-350 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР и до сих пор активно используемый в промышленности. Обеспечивает:

Высокий КПД: до 98%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с эвольвентным зацеплением;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Передаточное число	Номинальное	50	40	31,5	22,4	20	16	12,5	10	8
Передаточное число	Фактическое	48,57	40,17	31,5	23,34	20,49	15,75	12,64	10,35	8,23
Частота вращ. вх. вала, об/мин (с⁻¹)
600 (10)	Особо легкий	4254	4222	4113	3977	3817	3762	3643	3593	3460
	ПВ = 15%	2166	2175	2357	2304	2251	2332	2254	2142	2005
	ПВ = 25%	1856	1855	2056	2007	1958	2031	1952	1862	1743
	ПВ = 40%	1624	1599	1705	1710	1664	1730	1671	1582	1481
	ПВ = 100%	657	608	602	595	587	677	684	692	695
750 (12,5)	Особо легкий	3836	4145	4253	3925	3837	3692	3623	3428	3407
	ПВ = 15%	2166	2098	2327	2230	2140	2247	2109	2004	1835
	ПВ = 25%	1856	1842	2006	1933	1853	1946	1836	1740	1594
	ПВ = 40%	1609	1586	1725	1635	1592	1665	1562	1477	1352
	ПВ = 100%	588	563	602	595	600	682	692	738	681
1000 (16,6)	Особо легкий	4037	4068	3973	3835	3759	3611	3502	3362	3184
	ПВ = 15%	2135	2111	2257	2141	2055	2092	1944	1790	1691
	ПВ = 25%	1856	1842	1956	1851	1801	1821	1691	1552	1463
	ПВ = 40%	1624	1535	1655	1583	1527	1550	1437	1315	1242
	ПВ = 100%	580	576	602	602	607	692	688	692	684
1250 (20,83)	Особо легкий	4121	4053	3900	3746	3680	3491	3333	3204	3019
	ПВ = 15%	2116	2057	2167	2034	2020	1938	1710	1661	1541
	ПВ = 25%	1819	1781	1878	1766	1754	1685	1488	1432	1352
	ПВ = 40%	1633	1535	1589	1498	1488	1433	1266	1218	1151
	ПВ = 100%	594	583	602	607	595	686	686	688	623
1500 (25)	Особо легкий	4022	3889	3772	3642	3524	3361	3180	3164	2778
	ПВ = 15%	2042	1996	2147	1933	1932	1816	1691	1714	1415
	ПВ = 25%	1794	1740	1866	1680	1684	1575	1465	1384	1232
	ПВ = 40%	1516	1484	1585	1427	1436	1344	1248	1173	1059
	ПВ = 100%	588	588	602	610	600	692	684	626	687

Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	Кратковременный допустимый крутящий момент, Н·м, при передаточном числе
Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-350
10,0 (600)	8000	7900	7700	7600	7400	7200	6900	6800	6000
12,5 (750)	8000	7900	7600	7400	7300	7000	6800	6600	6400
16,6 (1000)	7900	7800	7500	7300	7200	6800	6600	6400	6100
20,83 (1250)	7800	7700	7400	7100	7000	6600	6400	6100	5800
25,0 (1500)	7700	7400	7100	6900	6800	6400	6100	6000	5400

Ном. частота вращ. быстроходного вала, об/мин	РБмакс, кН	РТмакс, кН	РМмакс, кН
600	3,8	24,0	18,4
750	3,5	22,5	16,9
1000	3,1	20,0	16,0
1250	2,9	18,5	14,0
1500	2,9	17,5	13,7

где:
РБмакс — радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РМмакс — на муфтовом валу, кН.

Характеристики редуктора РМ-350

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 350 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 4254 (в режиме "особо легкий", i=50);
Исполнение: горизонтальное;
Масса, кг: 145;
КПД: до 98%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: РМ-350-8-21 ЦЦ У1

РМ — тип редуктора;
350 — межосевое расстояние второй ступени, мм;
8 — передаточное число;
21 — вариант сборки;
ЦЦ — исполнение с двумя цилиндрическими валами;
У1 — климатическое исполнение для умеренного климата.

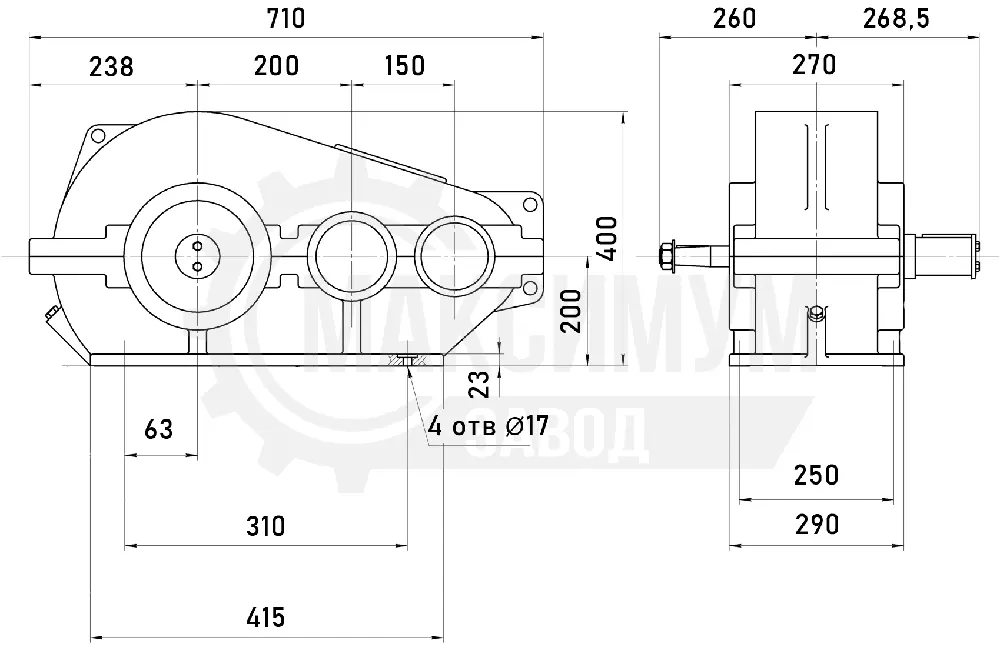

Габаритные и присоединительные размеры редуктора РМ-350

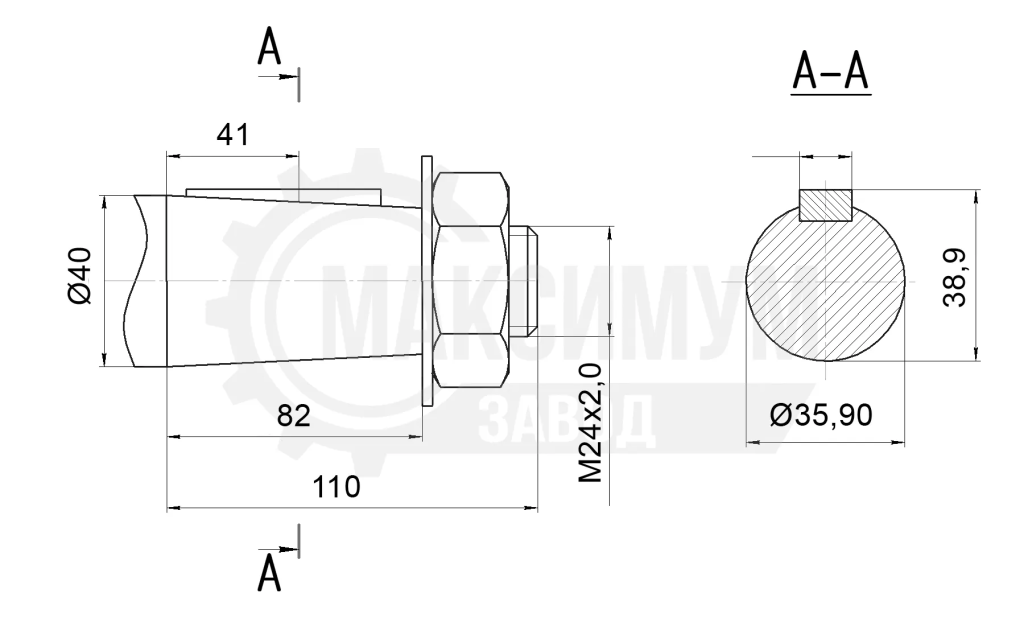

Размеры входного конического вала

Размеры выходного цилиндрического вала

Преимущества редуктора РМ-350

Высокая прочность: литой чугунный корпус;
Долгий срок службы: закалённые шестерни и защита от коррозии;
Высокий КПД: до 98%, экономия энергии;
Соответствие ТУ: сертифицированное качество;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
Подходит для старого оборудования: совместим с советскими машинами;

Области применения

Конвейерные системы: транспортировка сыпучих материалов;
Дробильное оборудование: щековые, роторные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: автоматические рольганги, питатели;
Подъемное оборудование: лебёдки ЛМ-1.5, ТЛ-9А;
Неагрессивная среда: производственные помещения без ударных нагрузок.

Как заказать редуктор РМ-350?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
