Редуктор двухступенчатый цилиндрический РМ-250-8-11

Номинальное передаточное отношение, i : 8

12,5

22,4

31,5

Вариант сборки : 11

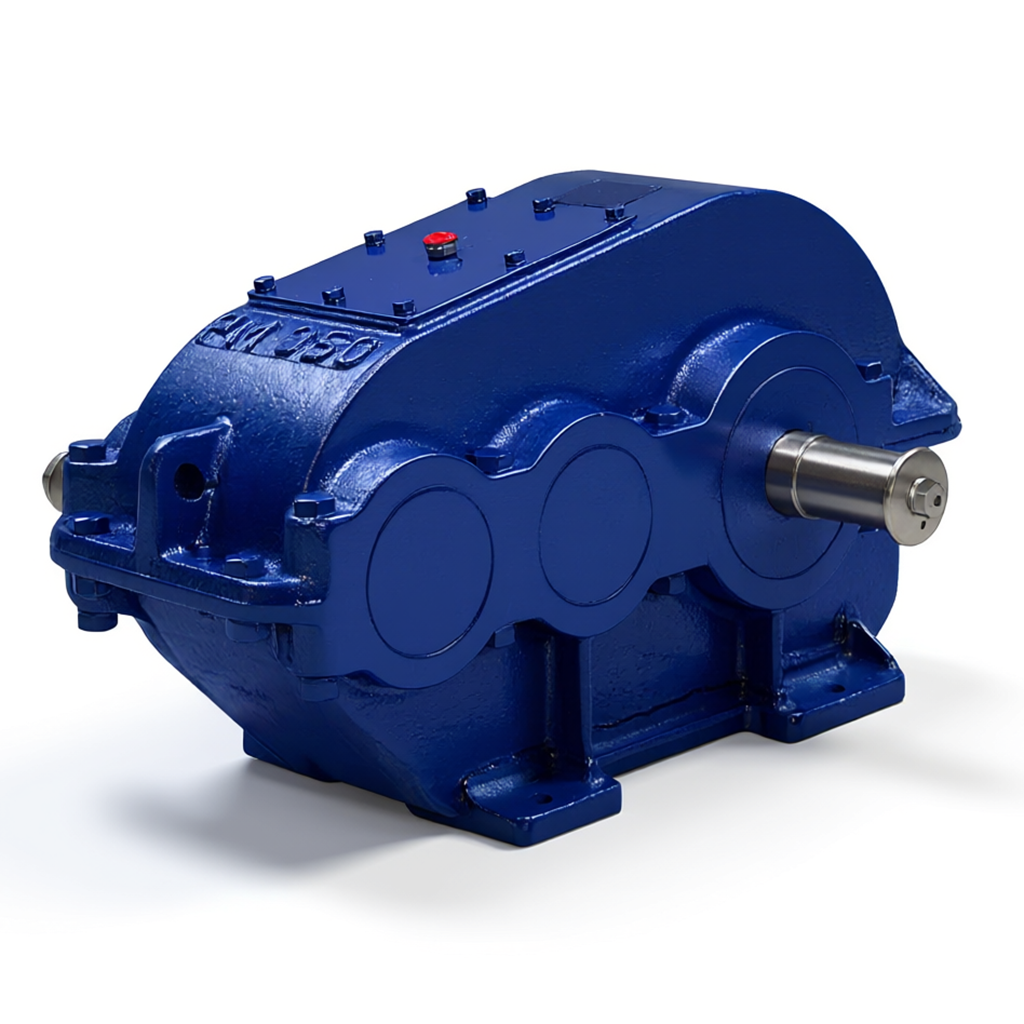

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РМ-250 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в конвейерных линиях, мешалках, дробилках, тяговых механизмах и других промышленных системах.

Редуктор РМ-250 был разработан в СССР и до сих пор востребован благодаря прочной конструкции, высокому КПД (до 98%) и компактности. Масса всего 85 кг делает его удобным для установки в оборудовании малой и средней мощности. Идеален для замены устаревших моделей и интеграции в существующие линии.

Подробности

Характеристики

Масса, кг

—

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

1800

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор РМ-250?

РМ-250 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный во второй половине XX века в СССР. До сих пор активно используется благодаря своей надёжности, прочности и высокому КПД. Обеспечивает:

Высокий КПД: до 98%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с эвольвентным зацеплением;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Передаточное число	Номинальное	50	40	31,5	22,4	20	16	12,5	10	8
Передаточное число	Фактическое	48,57	40,17	31,5	23,34	20,49	15,75	12,64	10,35	8,23
Частота вращ. вх. вала, об/мин (с⁻¹)
600 (10)	Особо легкий	1779	1791	1756	1747	1729	1655	1650	1549	1389
	ПВ = 15%	928	895	903	929	946	903	865	791	734
	ПВ = 25%	773	768	802	818	816	777	745	692	642
	ПВ = 40%	657	640	702	706	685	652	624	593	550
	ПВ = 100%	271	256	276	279	277	301	302	297	288
750 (12,5)	Особо легкий	1795	1792	1724	1693	1723	1628	1610	1492	1323
	ПВ = 15%	928	870	882	921	940	804	741	726	651
	ПВ = 25%	805	768	762	802	809	704	644	634	567
	ПВ = 40%	681	666	642	683	679	603	547	528	473
	ПВ = 100%	248	256	281	267	261	281	290	290	294
1000 (16,6)	Особо легкий	1670	1766	1716	1672	1705	1590	1549	1406	1240
	ПВ = 15%	835	922	783	803	784	690	666	614	537
	ПВ = 25%	742	806	692	691	686	600	581	535	466
	ПВ = 40%	650	691	602	647	588	510	496	455	395
	ПВ = 100%	255	250	271	268	274	300	290	297	296
1250 (20,83)	Особо легкий	1781	1781	1711	1638	1664	1560	1474	1311	1147
	ПВ = 15%	816	798	723	712	722	624	592	514	466
	ПВ = 25%	705	706	627	623	628	540	514	450	403
	ПВ = 40%	594	614	530	534	534	456	437	387	340
	ПВ = 100%	260	246	265	267	267	288	301	292	296
1500 (25)	Особо легкий	1761	1741	1688	1624	1598	1530	1401	1241	1056
	ПВ = 15%	742	742	623	641	668	550	559	462	400
	ПВ = 25%	649	640	543	551	576	480	446	403	348
	ПВ = 40%	556	538	462	462	485	410	381	343	296
	ПВ = 100%	247	243	271	268	262	300	308	297	291

Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	Кратковременный допустимый крутящий момент, Н·м, при передаточном числе
Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-250
10,0 (600)	3400	3400	3300	3300	3300	3100	3100	2900	2600
12,5 (750)	3400	3400	3300	3200	3200	3100	3000	2800	2500
16,6 (1000)	3400	3400	3200	3200	3200	3000	2900	2600	2300
20,83 (1250)	3400	3300	3200	3100	3100	3000	2700	2500	2200
25,0 (1500)	3400	3300	3200	3100	3100	2900	2600	2300	2000

Ном. частота вращ. быстроходного вала, об/мин	РБмакс, кН	РТмакс, кН	РМмакс, кН
600	3,1	24,0	19,1
750	2,9	22,0	17,6
1000	2,6	20,5	16,0
1250	2,4	19,0	15,0
1500	2,4	18,5	14,2

где:
РБмакс — радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РМмакс — на муфтовом валу, кН.

Характеристики редуктора РМ-250

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 250 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 1800 (в зависимости от режима и передаточного числа);
Исполнение: горизонтальное;
Масса, кг: 85;
КПД: до 98%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: РМ-250-8-21-ЦЦ-У1

РМ — тип редуктора;
250 — межосевое расстояние второй ступени, мм;
8 — передаточное число;
21 — вариант сборки;
ЦЦ — исполнение с цилиндрическими входным и выходным валами;
У1 — климатическое исполнение для умеренного климата.

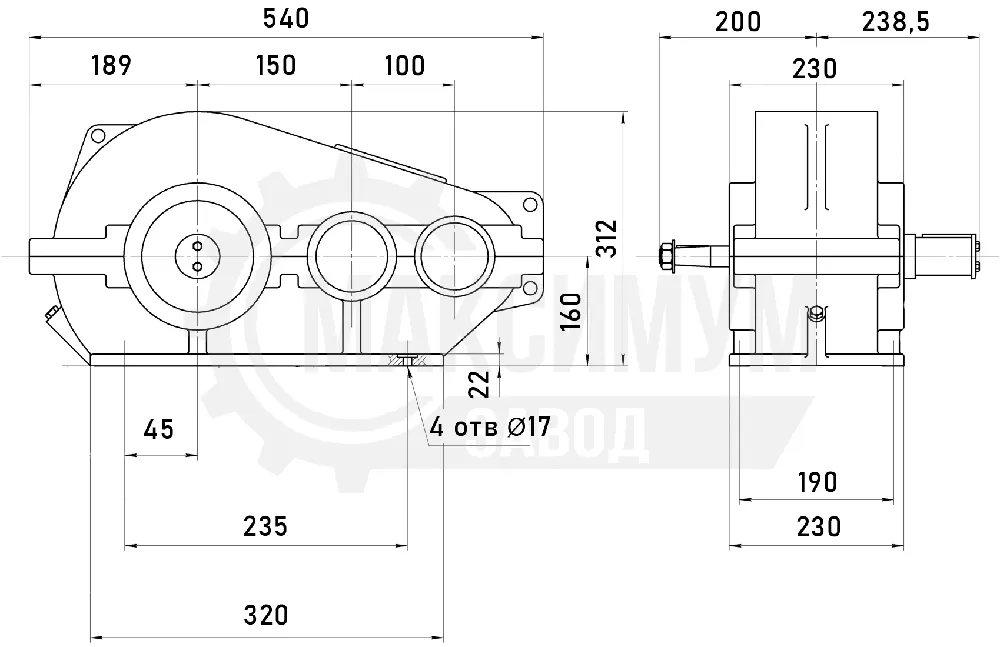

Габаритные и присоединительные размеры редуктора РМ-250

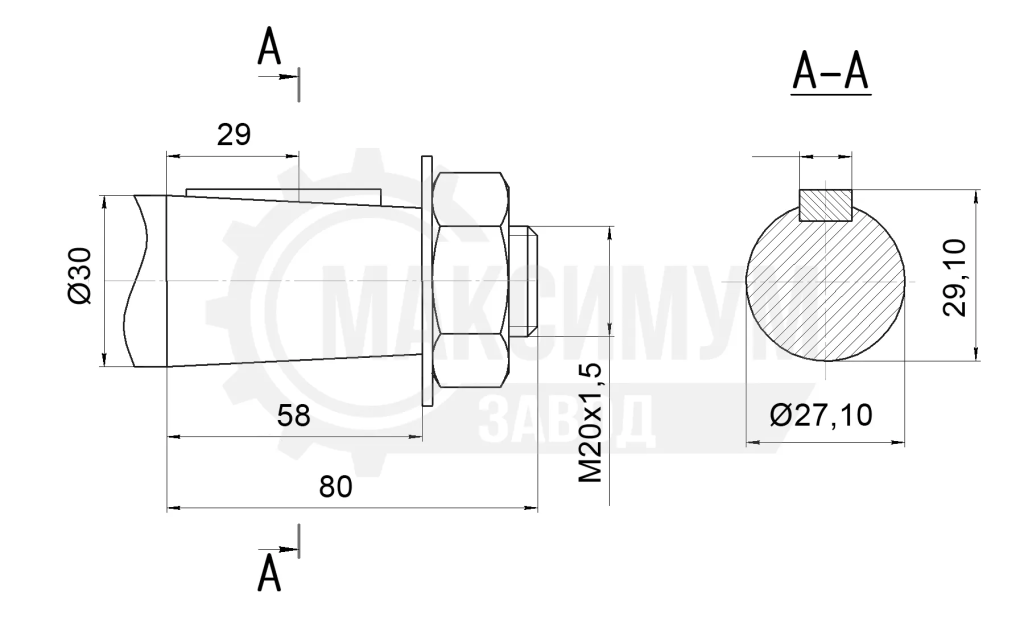

Размеры входного конического вала

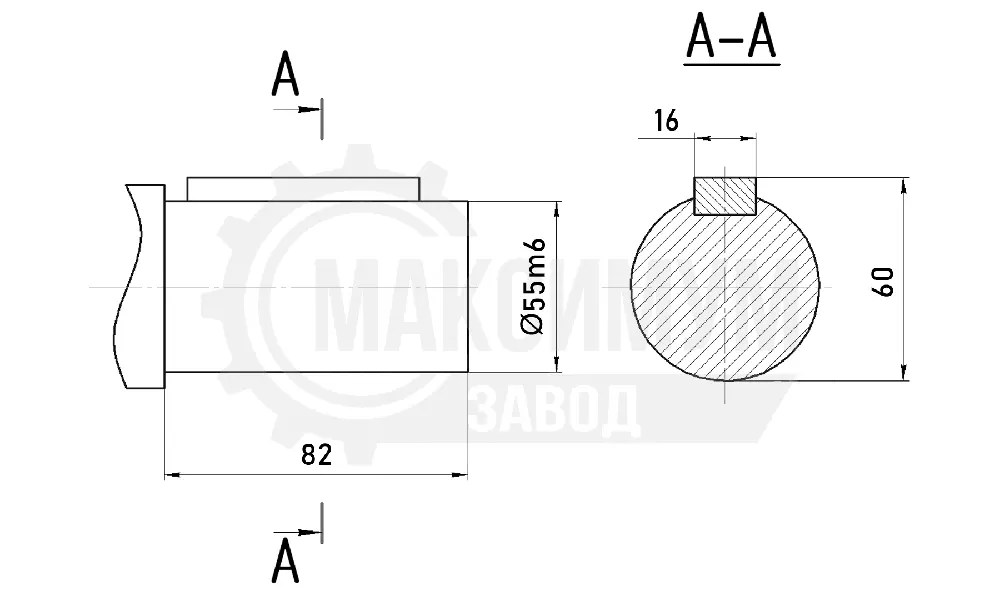

Размеры выходного цилиндрического вала

Преимущества редуктора РМ-250

Высокая прочность: литой чугунный корпус;
Долгий срок службы: закалённые шестерни и защита от коррозии;
Высокий КПД: до 98%, экономия энергии;
Соответствие ТУ: сертифицированное качество;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
Подходит для старого оборудования: совместим с советскими машинами;

Области применения

Конвейерные системы: транспортировка сыпучих материалов;
Дробильное оборудование: щековые, роторные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: рольганги, автоматические питатели;
Подъемное оборудование: лебёдки ЛМ-1.5, ТЛ-9А;
Неагрессивная среда: производственные помещения без ударных нагрузок.

Как заказать редуктор РМ-250?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
