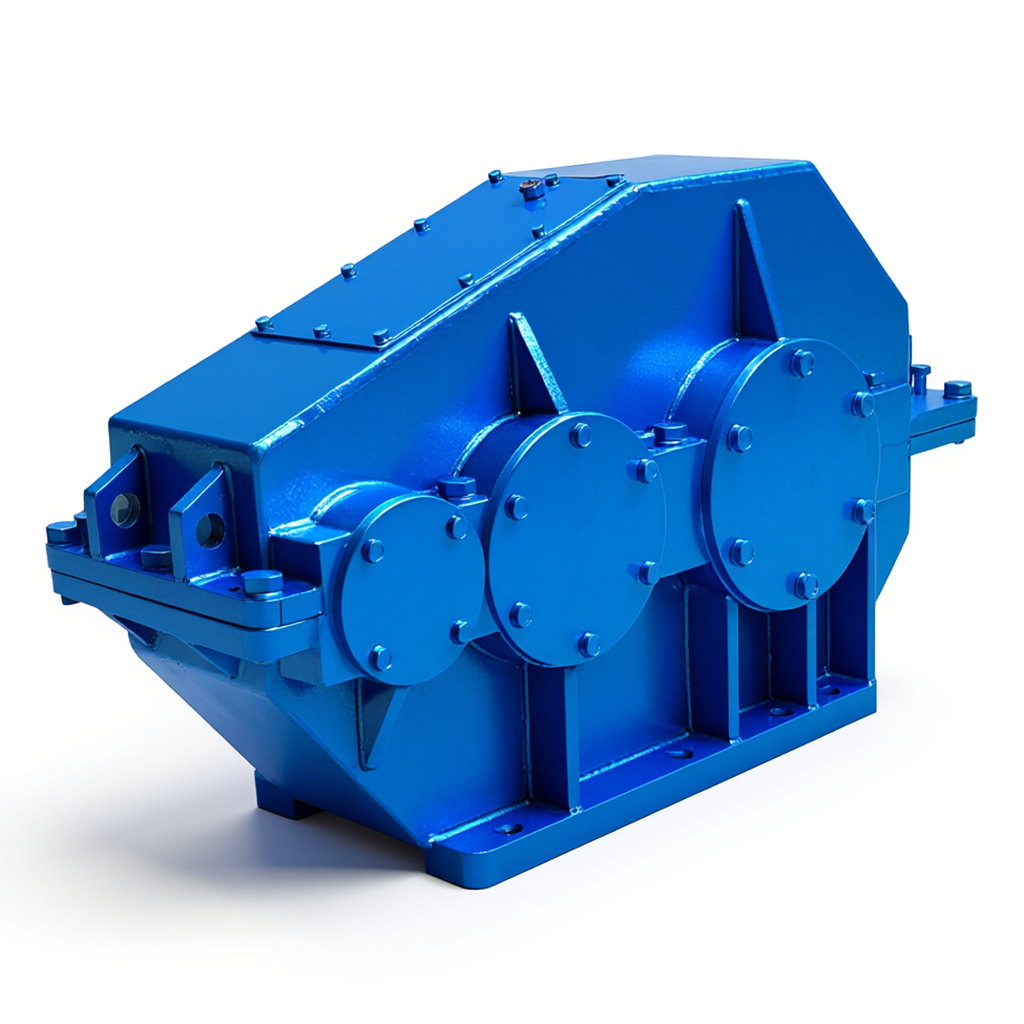

Редуктор РМ-650-10-11

Номинальное передаточное отношение, i : 10

12,5

22,4

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РМ-650 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, мешалках, тяговых механизмах и других тяжелонагруженных системах.

Редуктор РМ-650, разработанный в СССР, до сих пор востребован благодаря прочной конструкции, высокому КПД (до 98%) и высокой нагрузочной способности. Масса 878 кг делает его подходящим для средних и тяжёлых условий эксплуатации. Идеален для модернизации устаревшего оборудования и использования в промышленных агрегатах с высокими требованиями к надёжности.

Подробности

Характеристики

Масса, кг

—

878

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

33256 (в режиме "особо легкий", i=50, 600 об/мин)

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор РМ-650?

РМ-650 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР и до сих пор активно используемый в промышленности. Обеспечивает:

Высокий КПД: до 98%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с эвольвентным зацеплением;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Передаточное число	Номинальное	50	40	31,5	22,4	20	16	12,5	10	8
Передаточное число	Фактическое	48,57	40,17	31,5	23,34	20,49	15,75	12,64	10,35	8,23
Частота вращ. вх. вала, об/мин (с⁻¹)
600 (10)	Особо легкий	33256	32622	31600	30847	29690	24076	21536	19282	17561
	ПВ = 15%	15855	16631	14797	15609	15824	13794	13083	12360	11270
	ПВ = 25%	13844	14392	12790	13565	13703	11913	11472	10712	9829
	ПВ = 40%	11756	12281	10784	11521	11583	10032	9661	9064	8322
	ПВ = 100%	5182	4925	5166	5129	5155	5517	5535	5521	5504
750 (12,5)	Особо легкий	32792	32238	30898	29137	27668	22471	19966	17799	15307
	ПВ = 15%	14540	15351	13242	14123	14356	12038	11432	11075	9960
	ПВ = 25%	12684	13152	11637	12190	12398	10634	9983	9625	8702
	ПВ = 40%	10766	11258	9831	10406	10571	8928	8453	8174	7339
	ПВ = 100%	4764	4708	5136	5173	5090	5517	5636	5537	5032
1000 (16,6)	Особо легкий	32483	31470	29794	26536	24862	20013	17873	15624	13839
	ПВ = 15%	13225	13816	12189	12264	12529	10383	10265	9394	8335
	ПВ = 25%	11601	12089	10684	10704	10963	9029	8816	8207	7077
	ПВ = 40%	9745	10170	9029	9031	9201	7674	7548	6922	5976
	ПВ = 100%	4687	4912	5116	5129	5188	5568	5555	4994	5032
1250 (20,83)	Особо легкий	31555	30703	28410	24440	22708	18418	16134	14002	—
	ПВ = 15%	12251	12588	10955	10971	11432	9510	8888	8069	—
	ПВ = 25%	10580	10899	9510	9544	9945	8246	7729	6922	—
	ПВ = 40%	9095	9364	8065	8295	8457	6982	6569	5854	—
	ПВ = 100%	4715	4759	5176	5173	5168	5537	5024	5023	—
1500 (25)	Особо легкий	30781	29935	26484	22448	21012	16954	—	—	—
	ПВ = 15%	11292	11386	9731	10258	10506	8527	—	—	—
	ПВ = 25%	9899	9850	8427	8920	9136	7423	—	—	—
	ПВ = 40%	8353	8443	7223	7582	7830	6320	—	—	—
	ПВ = 100%	4702	4708	5116	5129	5155	5016	—	—	—

Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	Кратковременный допустимый крутящий момент, Н·м, при передаточном числе
Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-650
12,5 (750)	62500	61500	59500	58500	52500	43000	38000	34000	29000
16,6 (1000)	62000	60500	57000	55000	46000	38500	34000	29500	27000
25,0 (1500)	59000	57500	52500	43000	40000	32000	—	—	—

Ном. частота вращ. быстроходного вала, об/мин	РБмакс, кН	РТмакс, кН	РМмакс, кН
600	4,5	114,0	113,0
750	4,3	110,0	106,3
1000	3,8	96,0	97,6
1250	3,35	90,5	91,0
1500	3,1	86,5	89,0

где:
РБмакс — радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РМмакс — на муфтовом валу, кН.

Характеристики редуктора РМ-650

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 650 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 33 256 (в режиме "особо легкий", i=50, 600 об/мин);
Исполнение: горизонтальное;
Масса, кг: 878;
КПД: до 98%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: РМ-650-8-21 ЦЦ У1

РМ — тип редуктора;
650 — межосевое расстояние второй ступени, мм;
8 — передаточное число;
21 — вариант сборки;
ЦЦ — исполнение с двумя цилиндрическими валами;
У1 — климатическое исполнение для умеренного климата.

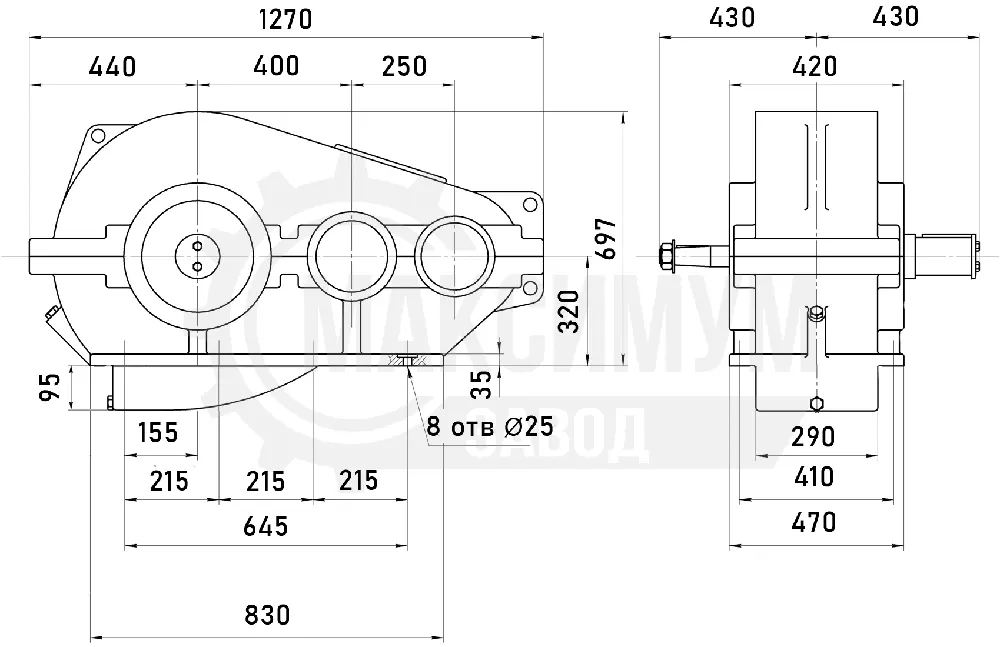

Габаритные и присоединительные размеры редуктора РМ-650

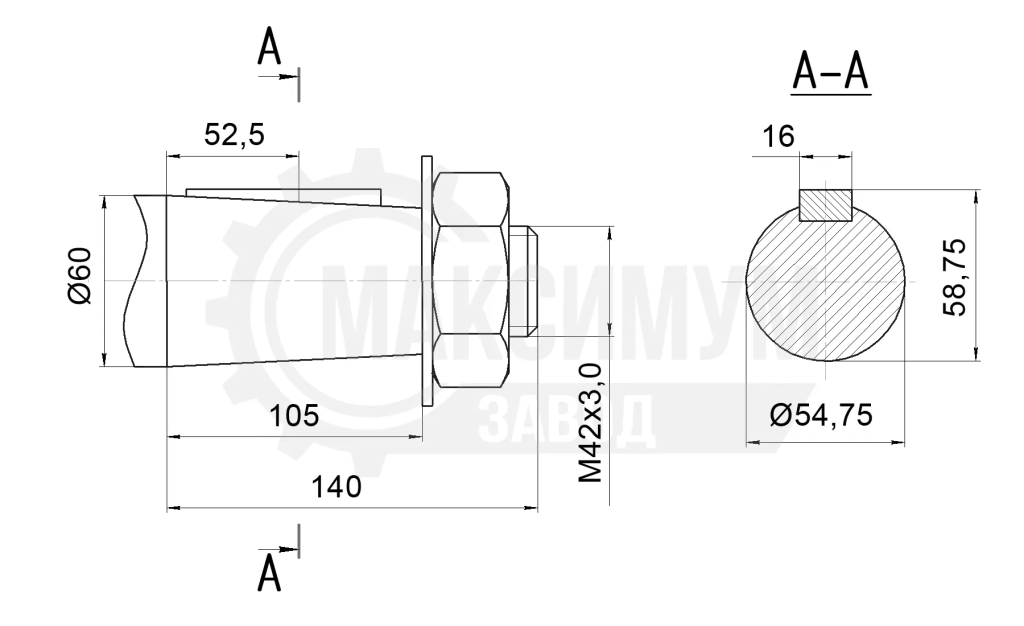

Размеры входного конического вала

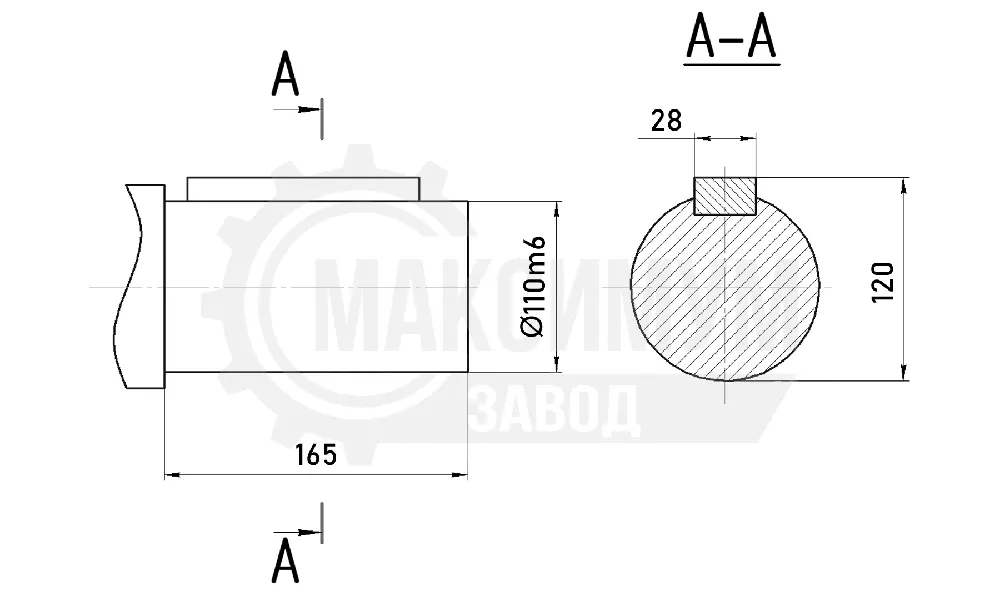

Размеры выходного цилиндрического вала

Преимущества редуктора РМ-650

Высокая прочность: литой чугунный корпус;
Долгий срок службы: закалённые шестерни и защита от коррозии;
Высокий КПД: до 98%, экономия энергии;
Соответствие ТУ: сертифицированное качество;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
Подходит для старого оборудования: совместим с советскими машинами;

Области применения

Конвейерные системы: транспортировка сыпучих материалов;
Дробильное оборудование: щековые, роторные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: автоматические рольганги, питатели;
Подъемное оборудование: лебёдки ЛМ-1.5, ТЛ-9А;
Неагрессивная среда: производственные помещения без ударных нагрузок.

Как заказать редуктор РМ-650?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
