Редуктор РМ-500-10-11

Номинальное передаточное отношение, i : 10

12,5

22,4

31,5

Вариант сборки : 11

ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РМ-500 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, мешалках, тяговых механизмах и других промышленных системах.

Редуктор РМ-500, разработанный в СССР, до сих пор востребован благодаря прочной конструкции, высокому КПД (до 98%) и универсальности. Масса всего 390 кг делает его подходящим для установки в тяжелонагруженных механизмах. Идеален для модернизации устаревшего оборудования и эксплуатации в условиях повышенных нагрузок.

Подробности

Характеристики

Масса, кг

—

390

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Температура

—

от -40°C до +50°C

Номинальный крутящий момент на выходном валу, Нхм

—

14230 (в режиме "особо легкий", i=50)

Тип передачи

—

цилиндрическая

Все характеристики

Что такое редуктор РМ-500?

РМ-500 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР и до сих пор активно используемый в промышленности. Обеспечивает:

Высокий КПД: до 98%, минимальные потери мощности;
Передаточное число: от 8 до 50;
Прочную конструкцию: литой чугунный корпус;
Износостойкость: шестерни с эвольвентным зацеплением;
Применение: конвейеры, дробилки, рольганги, лебёдки;
Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Передаточное число	Номинальное	50	40	31,5	22,4	20	16	12,5	10	8
Передаточное число	Фактическое	48,57	40,17	31,5	23,34	20,49	15,75	12,64	10,35	8,23
Частота вращ. вх. вала, об/мин (с⁻¹)
600 (10)	Особо легкий	14230	13113	13292	13194	13051	12540	11870	10712	9304
	ПВ = 15%	7193	7100	7423	7805	7341	7022	6642	6180	5766
	ПВ = 25%	6265	6205	6470	6541	6460	6144	5837	5439	4980
	ПВ = 40%	5336	5245	5467	5575	5481	5141	4931	4532	4259
	ПВ = 100%	2166	2067	2157	2156	2153	2332	2315	2324	2320
750 (12,5)	Особо легкий	13921	14072	13442	13082	12920	12239	10949	9888	8597
	ПВ = 15%	7177	7062	6982	7284	7178	6220	5958	5669	5137
	ПВ = 25%	6249	6141	6059	6244	6264	5417	5153	4878	4456
	ПВ = 40%	5321	5219	5136	5382	5325	4615	4347	4153	3774
	ПВ = 100%	2042	1945	2167	2170	2166	2307	2319	2320	2317
1000 (16,6)	Особо легкий	13689	13624	13091	12710	12529	11286	10023	8900	7627
	ПВ = 15%	6775	6946	7223	6244	6166	5342	5193	4796	4128
	ПВ = 25%	5893	6025	5447	5463	5383	4665	4529	4153	3617
	ПВ = 40%	5012	5143	4635	4527	4503	3912	3864	3510	3067
	ПВ = 100%	1995	1996	2167	2163	2153	2317	2319	2324	2107
1250 (20,83)	Особо легкий	13550	13509	12760	12309	12685	10353	9178	8069	6856
	ПВ = 15%	6274	6601	5537	5619	5622	4815	4589	4114	3586
	ПВ = 25%	5457	5680	4936	4906	4855	4213	4009	3520	3114
	ПВ = 40%	4640	4820	4165	4192	3994	3551	3381	3006	2642
	ПВ = 100%	2005	1996	2167	2159	2161	2323	2319	2096	2170
1500 (25)	Особо легкий	13302	13305	12640	12041	11746	9630	8373	7317	5897
	ПВ = 15%	5816	5885	5216	5500	5220	4364	4025	3626	3171
	ПВ = 25%	5043	5117	4514	4757	4503	3812	3502	3131	2752
	ПВ = 40%	4300	4350	3852	4014	3785	3210	2979	2670	2333
	ПВ = 100%	1980	1996	2167	2170	2166	2307	2013	2110	2097

Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	Кратковременный допустимый крутящий момент, Н·м, при передаточном числе
Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин)	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-500
12,5 (750)	27000	26520	25500	25000	24500	23500	21000	19000	16500
16,6 (1000)	26000	26000	25000	24000	24000	21000	19000	17000	14500
25,0 (1500)	25000	25000	24000	23000	22000	18500	16000	14000	11400

Ном. частота вращ. быстроходного вала, об/мин	РБмакс, кН	РТмакс, кН	РМмакс, кН
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

где:
РБмакс — радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РМмакс — на муфтовом валу, кН.

Характеристики редуктора РМ-500

Тип передачи: цилиндрическая;
Количество ступеней: 2;
Межосевое расстояние: 500 мм;
Передаточные отношения: от 8 до 50;
Номинальный крутящий момент, Н·м: до 14 230 (в режиме "особо легкий", i=50);
Исполнение: горизонтальное;
Масса, кг: 390;
КПД: до 98%;
Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: РМ-500-8-21 ЦЦ У1

РМ — тип редуктора;
500 — межосевое расстояние второй ступени, мм;
8 — передаточное число;
21 — вариант сборки;
ЦЦ — исполнение с двумя цилиндрическими валами;
У1 — климатическое исполнение для умеренного климата.

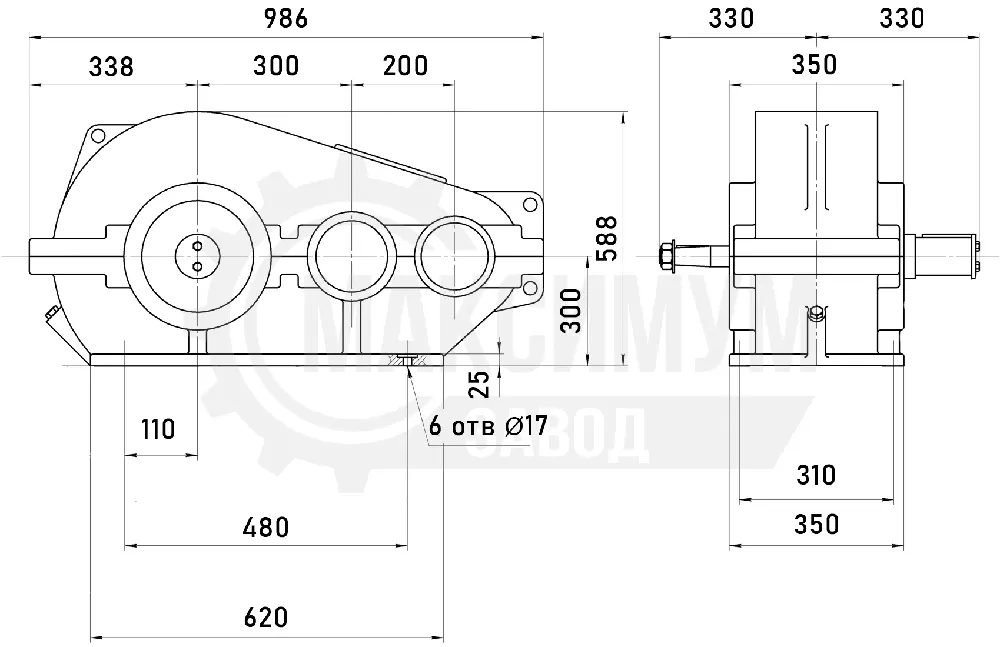

Габаритные и присоединительные размеры редуктора РМ-500

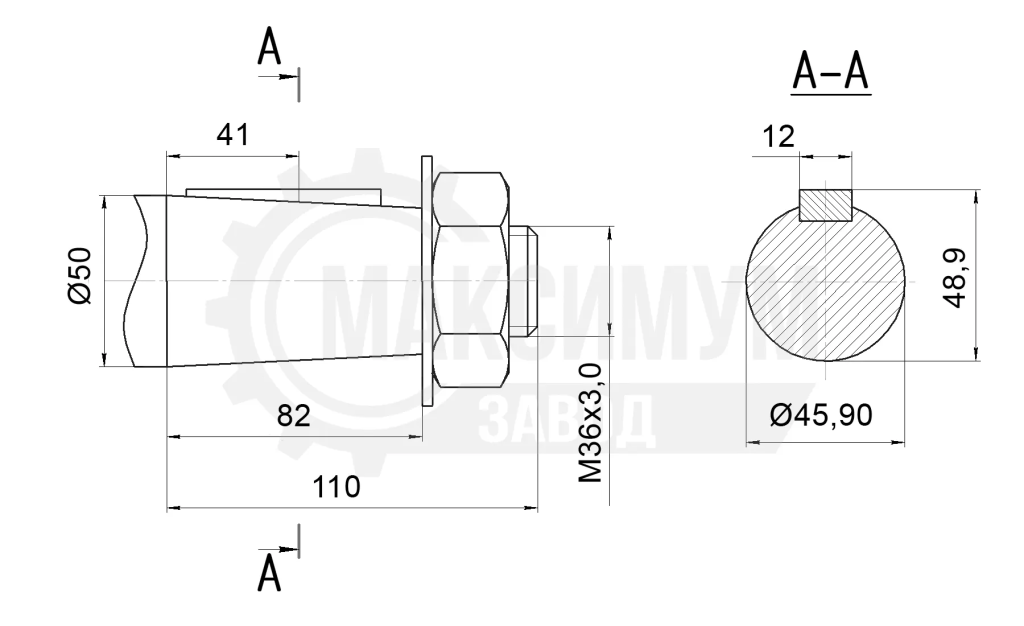

Размеры входного конического вала

Размеры выходного цилиндрического вала

Преимущества редуктора РМ-500

Высокая прочность: литой чугунный корпус;
Долгий срок службы: закалённые шестерни и защита от коррозии;
Высокий КПД: до 98%, экономия энергии;
Соответствие ТУ: сертифицированное качество;
Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
Подходит для старого оборудования: совместим с советскими машинами;

Области применения

Конвейерные системы: транспортировка сыпучих материалов;
Дробильное оборудование: щековые, роторные дробилки;
Смесительные установки: бетоносмесители, куттеры;
Линии производства: автоматические рольганги, питатели;
Подъемное оборудование: лебёдки ЛМ-1.5, ТЛ-9А;
Неагрессивная среда: производственные помещения без ударных нагрузок.

Как заказать редуктор РМ-500?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
