Редуктор РМ-1000-10-11
1550000 ₽
Номинальное передаточное отношение, i : 10
8
10
12,5
16
20
22,4
31,5
40
50
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РМ-1000 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, мешалках, тяговых механизмах и других тяжелонагруженных системах.
Редуктор РМ-1000, разработанный в СССР, до сих пор востребован благодаря прочной конструкции, высокому КПД (до 98%) и высокой нагрузочной способности. Масса 2122 кг делает его подходящим для экстремальных условий эксплуатации. Идеален для модернизации устаревшего оборудования и использования в промышленных агрегатах с высокими требованиями к мощности и надёжности.
Характеристики
Масса, кг
—
2122
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
102862 (в режиме "особо легкий", i=50, 600 об/мин)
Тип передачи
—
цилиндрическая
Редуктор РМ-1000-10-11
1550000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор РМ-1000?
РМ-1000 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный в СССР и до сих пор активно используемый в промышленности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: конвейеры, дробилки, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Передаточное число | Номинальное | 50 | 40 | 31,5 | 22,4 | 20 | 16 | 12,5 | 10 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Фактическое | 48,57 | 40,17 | 31,5 | 23,34 | 20,49 | 15,75 | 12,64 | 10,35 | 8,23 | |
| Частота вращ. вх. вала, об/мин (с⁻¹) | ||||||||||
| 600 (10) | Особо легкий | 102862 | 99784 | 100317 | 98487 | 96249 | 82762 | 73464 | 60978 | 55696 |
| ПВ = 15% | 58005 | 58207 | 60692 | 61694 | 60360 | 56428 | 54343 | 50266 | 46522 | |
| ПВ = 25% | 50271 | 50532 | 53168 | 53518 | 52529 | 49657 | 47299 | 43674 | 40625 | |
| ПВ = 40% | 43310 | 42856 | 44641 | 45341 | 44699 | 42133 | 40254 | 37081 | 34073 | |
| ПВ = 100% | 17401 | 16631 | 17555 | 17468 | 17292 | 18559 | 18517 | 18623 | 16905 | |
| 750 (12,5) | Особо легкий | 100851 | 99272 | 100317 | 96629 | 92660 | 76241 | 67627 | 56034 | — |
| ПВ = 15% | 58159 | 57312 | 57783 | 58275 | 58728 | 51162 | 49110 | 46146 | — | |
| ПВ = 25% | 50735 | 50148 | 49757 | 50842 | 51159 | 44139 | 41864 | 40213 | — | |
| ПВ = 40% | 42691 | 42472 | 42133 | 43111 | 43329 | 37719 | 35424 | 34280 | — | |
| ПВ = 100% | 16149 | 16119 | 17455 | 17393 | 17227 | 18458 | 16907 | 17008 | — | |
| 1000 (16,6) | Особо легкий | 97448 | 95946 | 94800 | 90311 | 83199 | 67714 | — | — | — |
| ПВ = 15% | 54292 | 56032 | 51162 | 52403 | 49919 | 43638 | — | — | — | |
| ПВ = 25% | 48260 | 48741 | 44541 | 45713 | 43068 | 37619 | — | — | — | |
| ПВ = 40% | 40835 | 41449 | 37920 | 38577 | 36803 | 32352 | — | — | — | |
| ПВ = 100% | 16009 | 15927 | 17455 | 17393 | 17423 | 17004 | — | — | — | |
| 1250 (20,83) | Особо легкий | 94664 | 92108 | 92693 | 80277 | — | — | — | — | — |
| ПВ = 15% | 51972 | 52195 | 45745 | 45490 | — | — | — | — | — | |
| ПВ = 25% | 44548 | 46054 | 39485 | 39246 | — | — | — | — | — | |
| ПВ = 40% | 37865 | 38992 | 33466 | 33716 | — | — | — | — | — | |
| ПВ = 100% | 15963 | 15965 | 17335 | 17482 | — | — | — | — | — | |
| 1500 (25) | Особо легкий | 92808 | 89550 | 89282 | — | — | — | — | — | — |
| ПВ = 15% | 46713 | 48101 | 40528 | — | — | — | — | — | — | |
| ПВ = 25% | 40835 | 41705 | 35312 | — | — | — | — | — | — | |
| ПВ = 40% | 34648 | 35308 | 29894 | — | — | — | — | — | — | |
| ПВ = 100% | 15932 | 15863 | 17455 | — | — | — | — | — | — | |
| Ном. частота вращ. быстроходного вала, с⁻¹ (об/мин) | Кратковременный допустимый крутящий момент, Н·м, при передаточном числе | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 50,0 | 40,0 | 31,5 | 22,4 | 20,0 | 16,0 | 12,5 | 10,0 | 8,0 | |
| РМ-1000 | |||||||||
| 10,0 (600) | 209000 | 205000 | 196000 | 190000 | 187000 | 160000 | 142000 | 120000 | 107000 |
| 12,5 (750) | 206000 | 202000 | 191000 | 182000 | 181000 | 147000 | 125000 | 110000 | — |
| 16,6 (1000) | 200000 | 193000 | 182000 | 172000 | 159000 | 129000 | — | — | — |
| 20,83 (1250) | 195000 | 187000 | 178000 | 155000 | — | — | — | — | — |
| 25,0 (1500) | 190000 | 184000 | 168000 | — | — | — | — | — | — |
| Ном. частота вращ. быстроходного вала, об/мин | РБмакс, кН | РТмакс, кН | РМмакс, кН |
|---|---|---|---|
| 600 | 13,0 | 176 | 199,0 |
| 750 | 12,0 | 164 | 184,3 |
| 1000 | 10,5 | 150 | 168,2 |
| 1250 | 10,0 | 134 | 157,0 |
| 1500 | 9,1 | 128 | 154,0 |
где:
РБмакс — радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РМмакс — на муфтовом валу, кН.
Характеристики редуктора РМ-1000
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 1000 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 102 862 (в режиме "особо легкий", i=50, 600 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 2122;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: РМ-1000-8-21 ЦЦ У1
- РМ — тип редуктора;
- 1000 — межосевое расстояние второй ступени, мм;
- 8 — передаточное число;
- 21 — вариант сборки;
- ЦЦ — исполнение с двумя цилиндрическими валами;
- У1 — климатическое исполнение для умеренного климата.

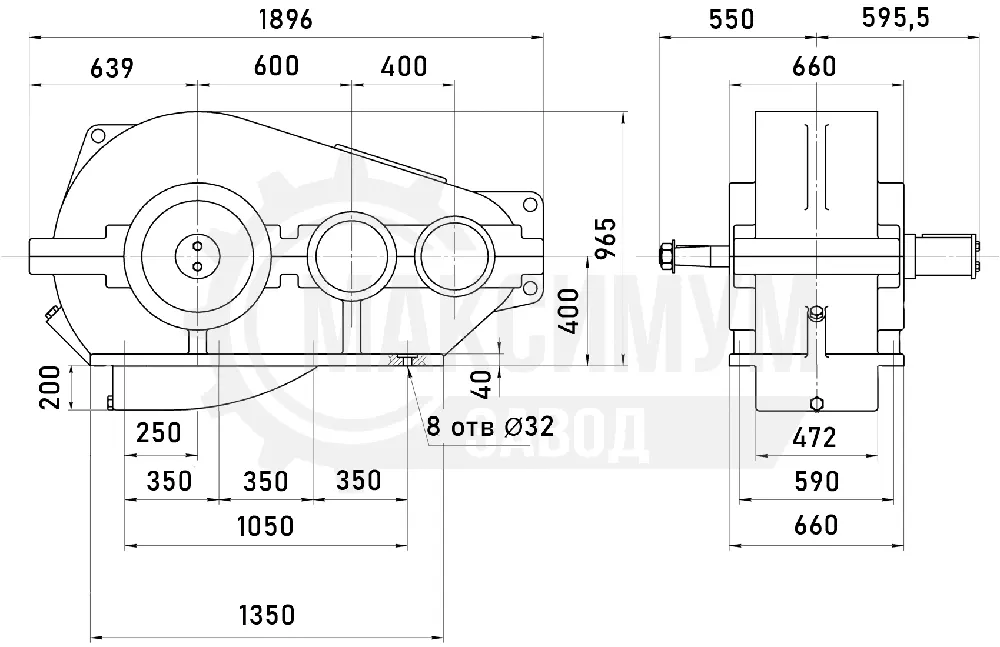

Габаритные и присоединительные размеры редуктора РМ-1000

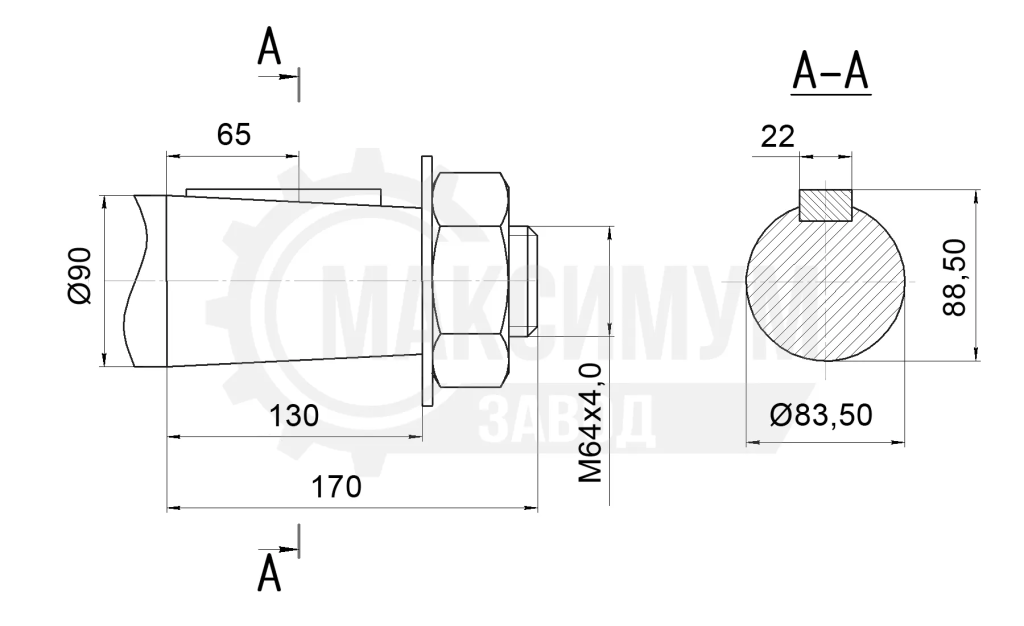

Размеры входного конического вала

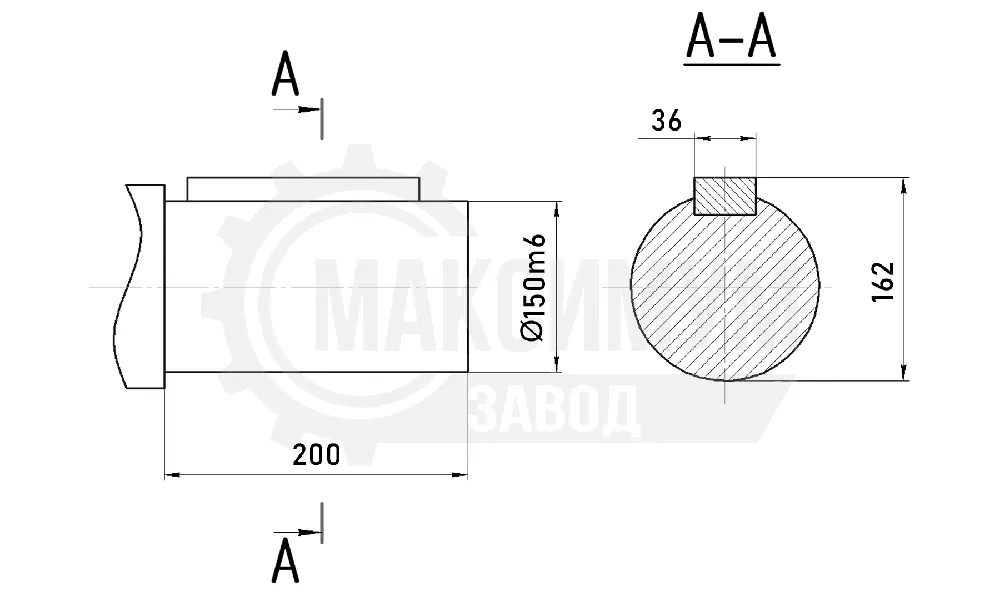

Размеры выходного цилиндрического вала
Преимущества редуктора РМ-1000
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: закалённые шестерни и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Дробильное оборудование: щековые, роторные дробилки;
- Смесительные установки: бетоносмесители, куттеры;
- Линии производства: автоматические рольганги, питатели;
- Подъемное оборудование: лебёдки ЛМ-1.5, ТЛ-9А;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор РМ-1000?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
2122
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
102862 (в режиме "особо легкий", i=50, 600 об/мин)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
1000
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
