Редуктор двухступенчатый цилиндрический ЦДН-630-8-11
Номинальное передаточное отношение, i : 8
8
9
10
11,2
12,5
14
16
18
20
22,4
25
28
31,5
35,5
40
45
50
Вариант сборки : 11
11
12
13
14
15
21
22
23
24
25
31
32
33
34
35
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии ЦДН-630 с зацеплением Новикова — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в рольгангах, ленточных транспортёрах, дробилках и других тяжелонагруженных системах.
Редуктор ЦДН-630 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и двумя ступенями передачи. Масса 3691 кг обеспечивает устойчивость при работе под экстремальными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 8 до 50. Совместим с советским оборудованием.
Характеристики
Масса, кг
—
3691
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 75 000 при передаточных числах от 18 до 45
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический ЦДН-630-8-11
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор ЦДН-630?
ЦДН-630 — это цилиндрический двухступенчатый редуктор с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в транспортирующих и технологических системах с высокой нагрузкой. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (высокая плавность и нагрузочная способность);
- Применение: рольганги, ленточные транспортёры, дробилки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Передаточное число, i | Частота быстроходного вала, об/мин | Крутящий момент на тихоходном валу, Н·м | Рад. нагрузка на быстроходный вал, Н | Рад. нагрузка на тихоходный вал (цилиндрический конец), Н | Рад. нагрузка на тихоходный вал (с зубчатой полумуфтой), Н | ||
|---|---|---|---|---|---|---|---|
| 750 | 1000 | 1500 | |||||
| 8,0 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 9,0 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 10,0 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 11,2 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 12,5 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 14,0 | ● | 71 000 | 10 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 16,0 | ● | 71 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 18,0 | ● | 75 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 20,0 | ● | 75 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 22,4 | ● | 75 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 25,0 | ● | 75 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 28,0 | ● | 75 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 31,5 | ● | 75 000 | 8 000 | 68 500 | 82 200 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 35,5 | ● | 75 000 | 8 000 | 68 500 | 82 200 | ||
| ● | 8 000 | ||||||
| ● | 6 200 | ||||||
| 40,0 | ● | 75 000 | 8 000 | 68 500 | 82 200 | ||
| ● | 6 200 | ||||||
| ● | 5 200 | ||||||
| 45,0 | ● | 75 000 | 8 000 | 68 500 | 82 200 | ||
| ● | 6 200 | ||||||
| ● | 5 200 | ||||||
| 50,0 | ● | 71 000 | 8 000 | 66 500 | 79 800 | ||
| ● | 6 200 | ||||||
| ● | 4 800 | ||||||
Примечание: максимальный крутящий момент — 75 000 Н·м при передаточных числах от 18 до 45.
Характеристики редуктора ЦДН-630
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 630 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 75 000;
- Исполнение: горизонтальное;
- Масса, кг: 3691;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: ЦДН–630–10–11–У1
- ЦДН — тип редуктора (цилиндрический, двухступенчатый, с зацеплением Новикова);
- 630 — межосевое расстояние второй ступени, мм;
- 10 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

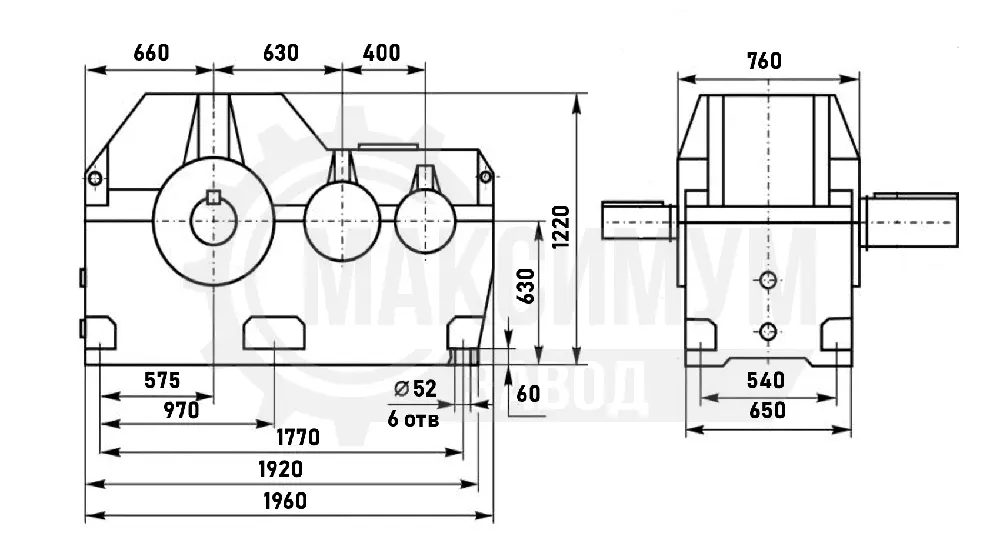

Габаритные и присоединительные размеры
Размеры валов

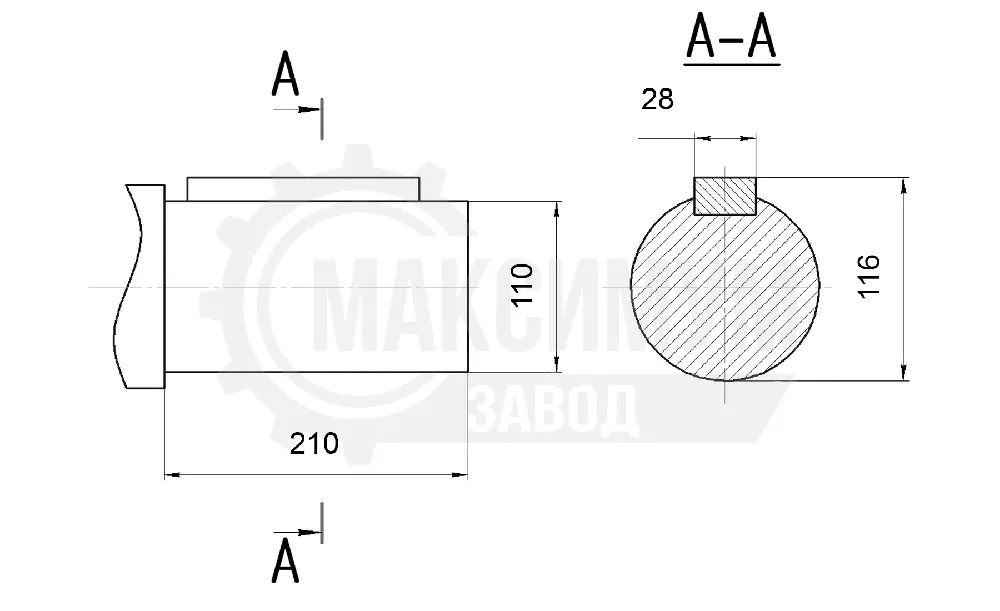

Входной цилиндрический вал

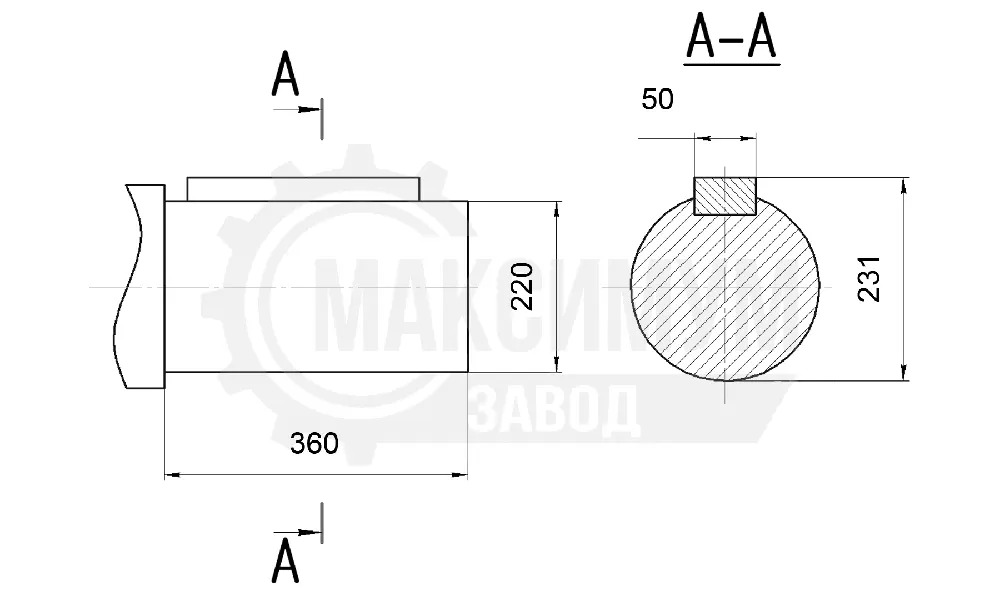

Выходной цилиндрический вал
Преимущества редуктора ЦДН-630
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность хода, меньший шум, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для рольгангов, транспортёров, дробилок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Рольганги: автоматические линии перемещения грузов;
- Ленточные транспортёры: системы перемещения сыпучих и штучных грузов;
- Дробилки: низкоскоростные приводы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
- Высокие нагрузки: системы с повторно-кратковременным режимом.
Как заказать редуктор ЦДН-630?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
3691
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 75 000 при передаточных числах от 18 до 45
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
630
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
