Редуктор двухступенчатый цилиндрический ЦДН-35-8,04-11
90000 ₽
Номинальное передаточное отношение, i : 8,04
8,04
8,84
9,75
11,4
12,7
14,5
16,3
18,5
19,8
22,8
24,4
28,4
30,7
36
39,2
46,2
49,2
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии ЦДН-35 с зацеплением Новикова — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в рольгангах, ленточных транспортёрах, дробилках и других системах средней мощности.
Редуктор ЦДН-35 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и двумя ступенями передачи. Масса 150 кг обеспечивает устойчивость при работе под повышенными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 8 до 50. Совместим с советским оборудованием.
Характеристики
Масса, кг
—
150
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 2480 при 500 об/мин и среднем режиме работы
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический ЦДН-35-8,04-11
90000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор ЦДН-35?
ЦДН-35 — это цилиндрический двухступенчатый редуктор с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в транспортирующих и технологических системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (высокая плавность и нагрузочная способность);
- Применение: рольганги, ленточные транспортёры, дробилки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Общее передаточное число, i | Частота быстроходного вала, об/мин | Режим работы / Параметры | Крутящий момент на тихоходном валу, Н·м | Рад. нагрузка на тихоходный вал, Н | Рад. нагрузка на быстроходный вал, Н | |
|---|---|---|---|---|---|---|
| Режим | Мощность, кВт | |||||
| 8–50 | 500 | С (средний) | 16,0–2,2 | 2116–2480 | 12 000 | 2 400 |
| Т (тяжелый) | 15,3–2,1 | |||||
| ВТ (весьма тяжелый) | 14,6–2,0 | |||||
| Н (непрерывный) | 13,9–1,9 | |||||
| 8–50 | 750 | С | 23,9–3,2 | 2024–2376 | 11 000 | 2 200 |
| Т | 22,9–3,1 | |||||
| ВТ | 21,8–2,9 | |||||
| Н | 20,8–2,8 | |||||
| 8–50 | 1000 | С | 31,7–4,4 | 1932–2268 | 10 500 | 2 000 |
| Т | 30,4–4,2 | |||||
| ВТ | 29,0–4,0 | |||||
| Н | 27,7–3,8 | |||||
| 8–50 | 1500 | С | 47,7–6,4 | 1840–2160 | 10 000 | 1 800 |
| Т | 45,6–6,2 | |||||
| ВТ | 43,6–5,9 | |||||
| Н | 41,5–5,6 | |||||
Примечание: максимальный крутящий момент — 2480 Н·м при 500 об/мин и среднем режиме работы.
Характеристики редуктора ЦДН-35
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 350 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 2480;
- Исполнение: горизонтальное;
- Масса, кг: 150;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: ЦДН–35–8,04–11–У1
- ЦДН — тип редуктора (цилиндрический, двухступенчатый, с зацеплением Новикова);
- 35 — межосевое расстояние второй ступени, мм (указывается как 350 мм);
- 8,04 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

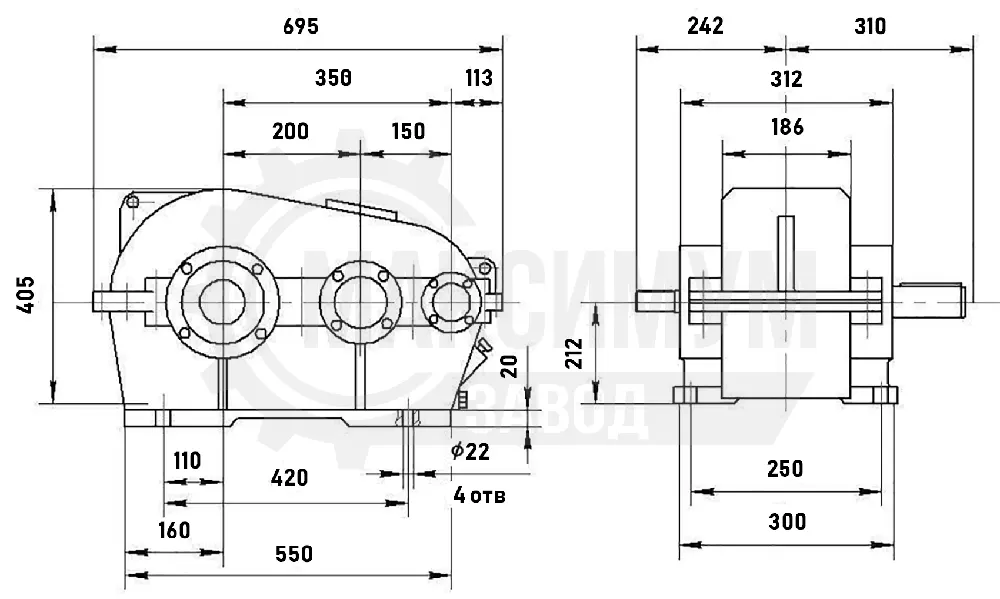

Габаритные и присоединительные размеры
Размеры валов

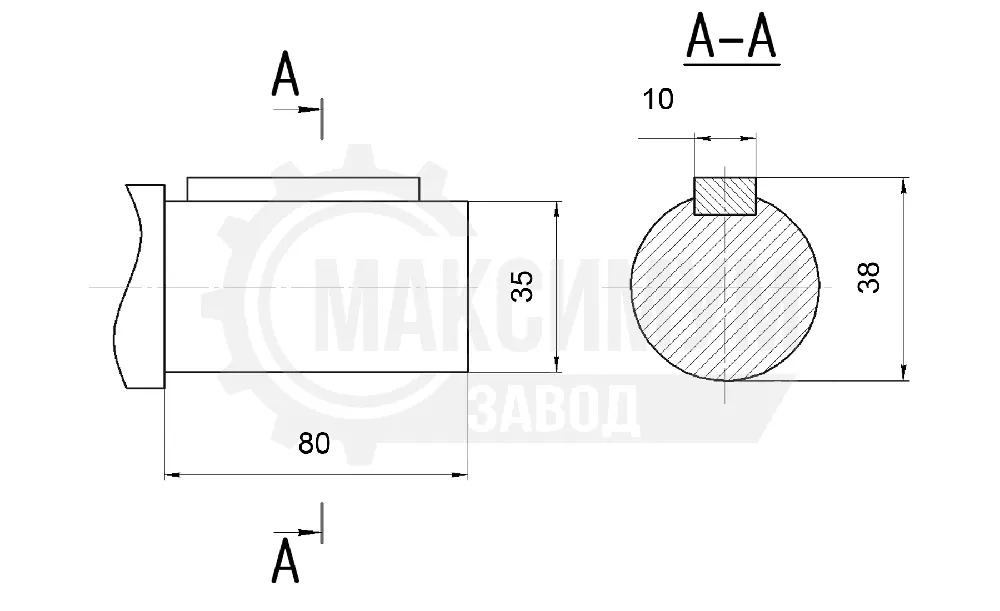

Входной цилиндрический вал

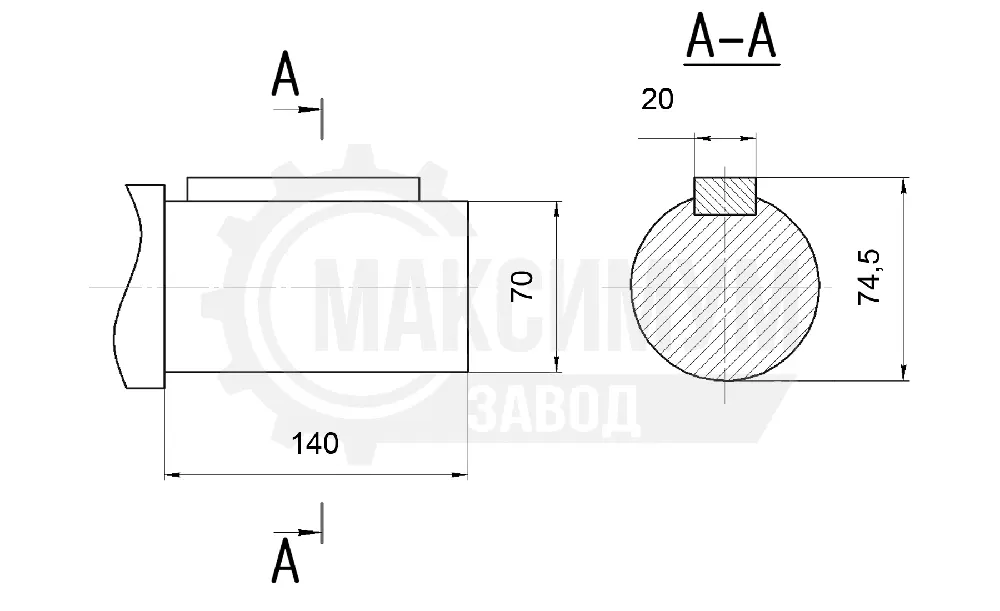

Выходной цилиндрический вал
Преимущества редуктора ЦДН-35
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность хода, меньший шум, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для рольгангов, транспортёров, дробилок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Рольганги: автоматические линии перемещения грузов;
- Ленточные транспортёры: системы перемещения сыпучих и штучных грузов;
- Дробилки: низкоскоростные приводы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор ЦДН-35?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
150
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 2480 при 500 об/мин и среднем режиме работы
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
350
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
