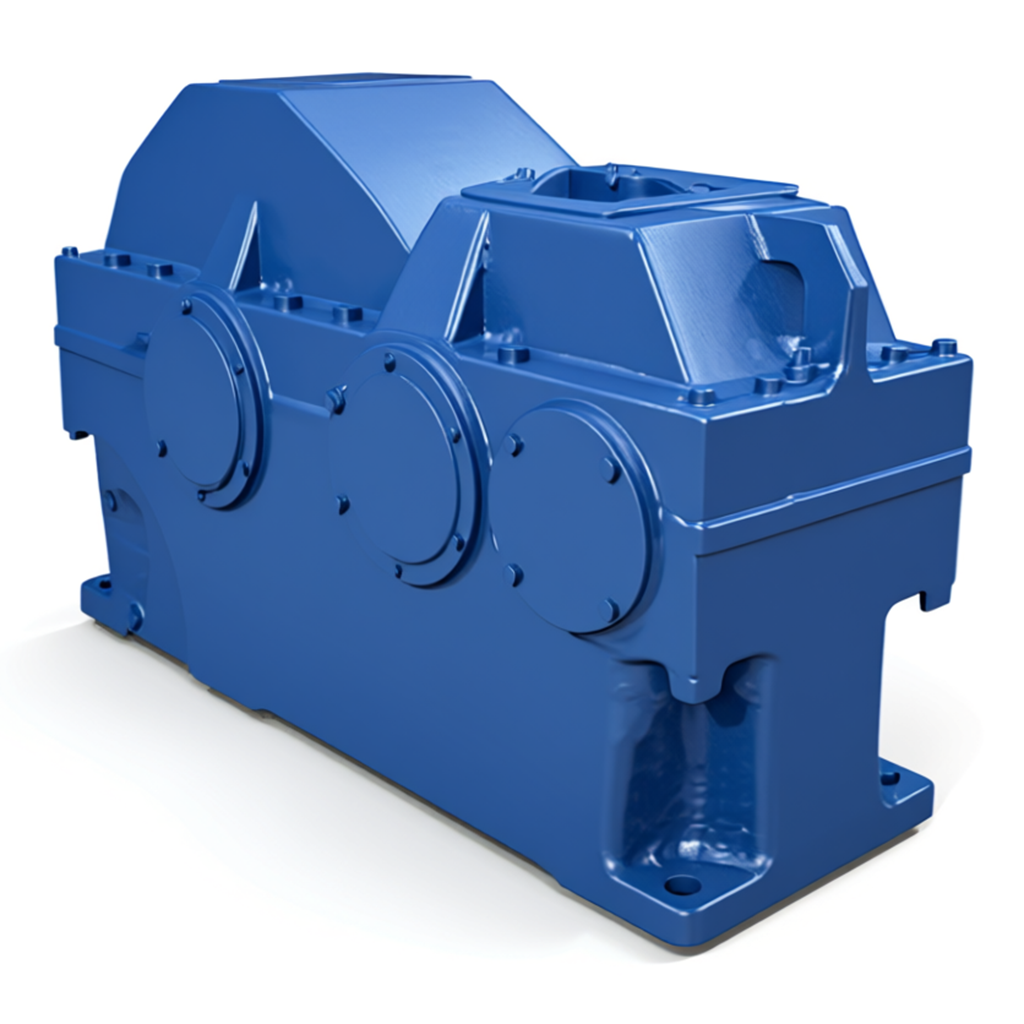

Редуктор двухступенчатый цилиндрический ЦДН-50-8,04-11
210000 ₽
Номинальное передаточное отношение, i : 8,04
8,04
8,84
9,75
11,4
12,7
14,5
16,3
18,5
19,8
22,8
24,4
28,4
30,7
36
39,2
46,2
49,2
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии ЦДН-50 с зацеплением Новикова — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в рольгангах, ленточных транспортёрах, дробилках и других системах средней и высокой мощности.
Редуктор ЦДН-50 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и двумя ступенями передачи. Масса 375 кг обеспечивает устойчивость при работе под значительными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 8 до 50. Совместим с советским оборудованием.
Характеристики
Масса, кг
—
375
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 6475 при 500 об/мин и среднем режиме работы
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический ЦДН-50-8,04-11
210000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор ЦДН-50?
ЦДН-50 — это цилиндрический двухступенчатый редуктор с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в транспортирующих и технологических системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (высокая плавность и нагрузочная способность);
- Применение: рольганги, ленточные транспортёры, дробилки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Общее передаточное число, i | Частота быстроходного вала, об/мин | Режим работы / Параметры | Крутящий момент на тихоходном валу, Н·м | Рад. нагрузка на тихоходный вал, Н | Рад. нагрузка на быстроходный вал, Н | |
|---|---|---|---|---|---|---|
| Режим | Мощность, кВт | |||||
| 8,04 – 49,2 | 500 | С (средний) | 41,3–5,6 | 5555–6475 | 16 000 | 4 000 |
| Т (тяжелый) | 39,5–5,4 | |||||
| ВТ (весьма тяжелый) | 37,7–5,2 | |||||
| Н (непрерывный) | 35,9–4,9 | |||||
| 8,04 – 49,2 | 750 | С | 62,0–8,6 | 5313–6193 | 15 400 | 3 700 |
| Т | 59,3–8,3 | |||||
| ВТ | 56,5–7,9 | |||||
| Н | 53,9–7,5 | |||||
| 8,04 – 49,2 | 1000 | С | 82,6–11,4 | 5072–5912 | 14 700 | 3 500 |
| Т | 79,0–10,9 | |||||
| ВТ | 75,4–10,4 | |||||
| Н | 71,8–9,9 | |||||
| 8,04 – 49,2 | 1500 | С | 124,0–17,1 | 4830–5630 | 14 000 | 3 200 |
| Т | 118,6–16,4 | |||||
| ВТ | 113,2–15,7 | |||||
| Н | 107,8–14,9 | |||||
Важно: редукторы с передаточными числами 36; 39,2; 46,2; 49,2 в вариантах сборки 31, 32, 33 не изготавливаются.
Примечание: максимальный крутящий момент — 6475 Н·м при 500 об/мин и среднем режиме работы.
Характеристики редуктора ЦДН-50
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 500 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 6475;
- Исполнение: горизонтальное;
- Масса, кг: 375;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: ЦДН–50–16,3–11–У1
- ЦДН — тип редуктора (цилиндрический, двухступенчатый, с зацеплением Новикова);
- 50 — межосевое расстояние второй ступени, мм (указывается как 500 мм);
- 16,3 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

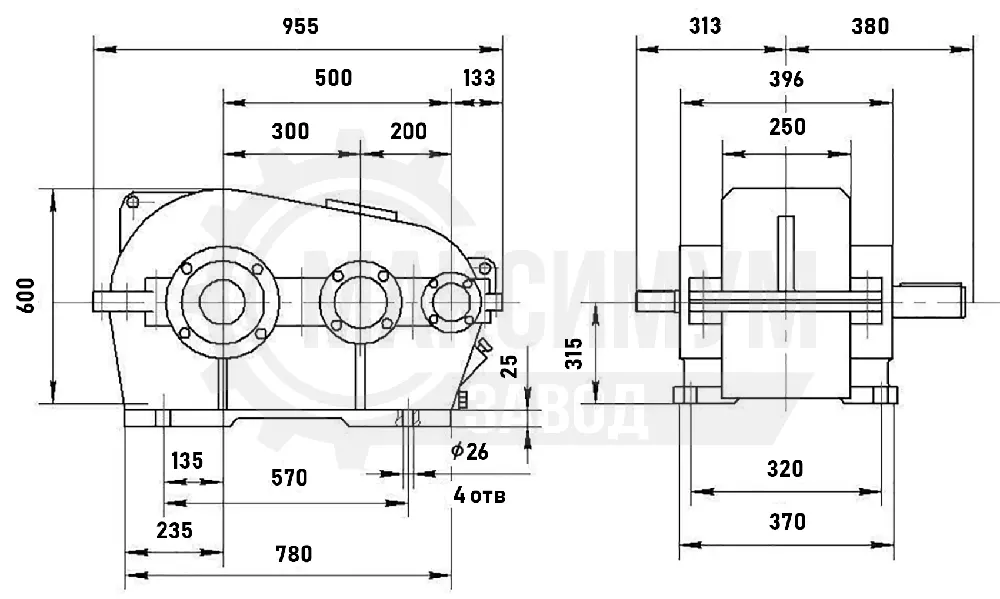

Габаритные и присоединительные размеры
Размеры валов

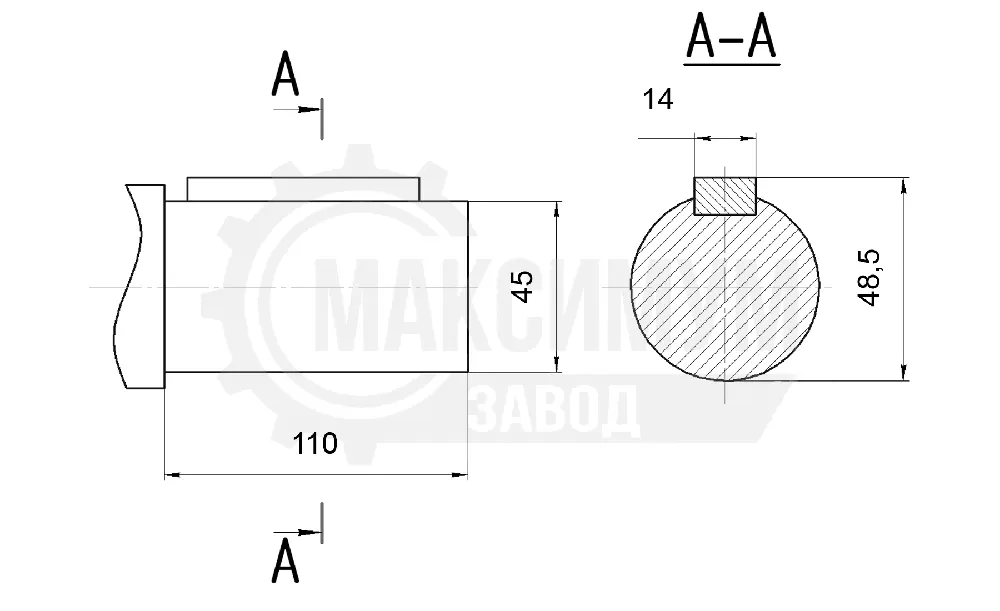

Входной цилиндрический вал

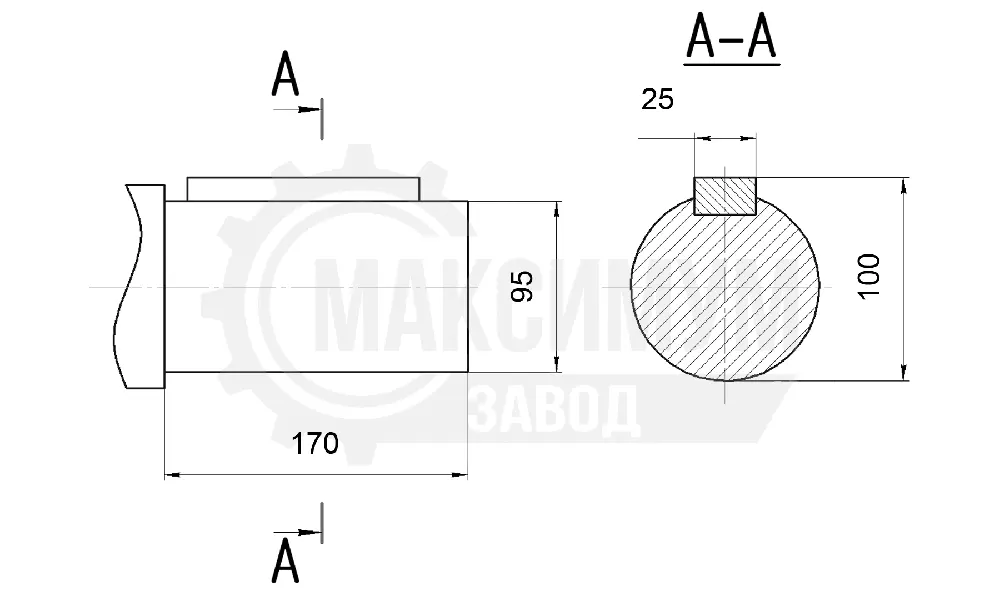

Выходной цилиндрический вал
Преимущества редуктора ЦДН-50
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность хода, меньший шум, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для рольгангов, транспортёров, дробилок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Рольганги: автоматические линии перемещения грузов;
- Ленточные транспортёры: системы перемещения сыпучих и штучных грузов;
- Дробилки: низкоскоростные приводы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор ЦДН-50?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
375
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 6475 при 500 об/мин и среднем режиме работы
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
500
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
