Редуктор двухступенчатый цилиндрический ЦДН-40-8,04-11
160000 ₽
Номинальное передаточное отношение, i : 8,04
8,04
8,84
9,75
11,4
12,7
14,5
16,3
18,5
19,8
22,8
30,7
36
39,2
46,2
49,2
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии ЦДН-40 с зацеплением Новикова — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в рольгангах, ленточных транспортёрах, дробилках и других системах средней мощности.
Редуктор ЦДН-40 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и двумя ступенями передачи. Масса 240 кг обеспечивает устойчивость при работе под значительными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 8,04 до 49,2. Совместим с советским оборудованием.
Характеристики
Масса, кг
—
240
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 3450 при 500 об/мин и среднем режиме работы
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический ЦДН-40-8,04-11
160000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор ЦДН-40?
ЦДН-40 — это цилиндрический двухступенчатый редуктор с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в транспортирующих и технологических системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8,04 до 49,2;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (высокая плавность и нагрузочная способность);
- Применение: рольганги, ленточные транспортёры, дробилки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Общее передаточное число, i | Частота быстроходного вала, об/мин | Режим работы / Параметры | Крутящий момент на тихоходном валу, Н·м | Рад. нагрузка на тихоходный вал, Н | Рад. нагрузка на быстроходный вал, Н | |
|---|---|---|---|---|---|---|
| Режим | Мощность, кВт | |||||
| 8,04 – 49,2 | 500 | С (средний) | 22,0–2,8 | 3025–3450 | 15 000 | 2 800 |
| Т (тяжелый) | 21,0–2,6 | |||||
| ВТ (весьма тяжелый) | 20,0–2,5 | |||||
| Н (непрерывный) | 19,1–2,4 | |||||
| 8,04 – 49,2 | 750 | С | 33,1–4,0 | 2896–3300 | 14 300 | 2 400 |
| Т | 31,7–3,9 | |||||
| ВТ | 30,2–3,7 | |||||
| Н | 28,8–3,5 | |||||
| 8,04 – 49,2 | 1000 | С | 44,0–5,3 | 2763–3150 | 13 700 | 2 200 |
| Т | 42,1–5,1 | |||||
| ВТ | 40,2–4,8 | |||||
| Н | 38,3–4,6 | |||||
| 8,04 – 49,2 | 1500 | С | 66,13–7,9 | 2650–3000 | 13 000 | 2 000 |
| Т | 63,2–7,6 | |||||
| ВТ | 60,4–7,3 | |||||
| Н | 57,5–6,9 | |||||
Примечание: максимальный крутящий момент — 3450 Н·м при 500 об/мин и среднем режиме работы.
Характеристики редуктора ЦДН-40
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 400 мм;
- Передаточные отношения: от 8,04 до 49,2;
- Номинальный крутящий момент, Н·м: до 3450;
- Исполнение: горизонтальное;
- Масса, кг: 240;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: ЦДН–40–9,75–11–У1
- ЦДН — тип редуктора (цилиндрический, двухступенчатый, с зацеплением Новикова);
- 40 — межосевое расстояние второй ступени, мм (указывается как 400 мм);
- 9,75 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

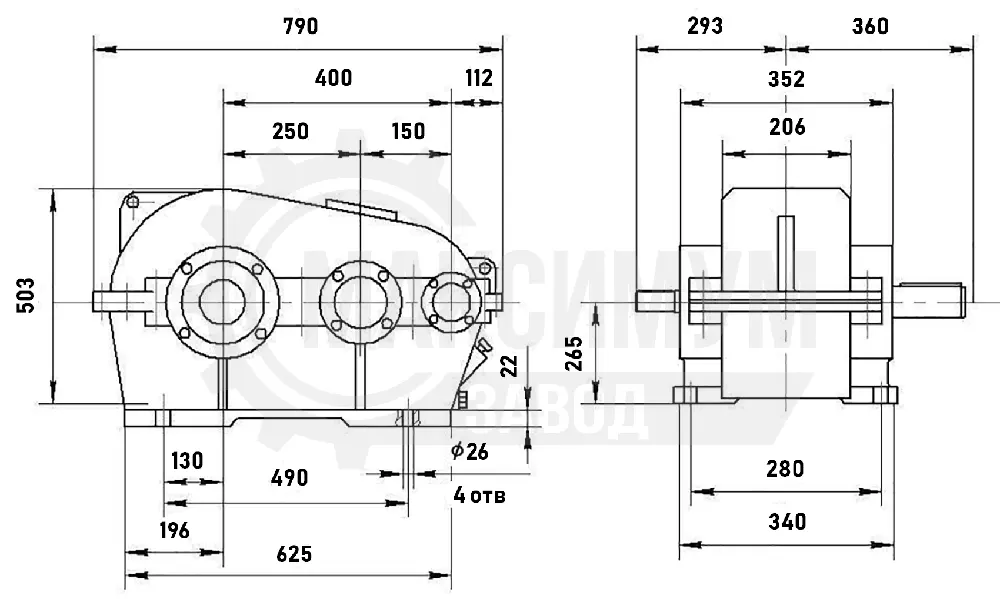

Габаритные и присоединительные размеры
Размеры валов

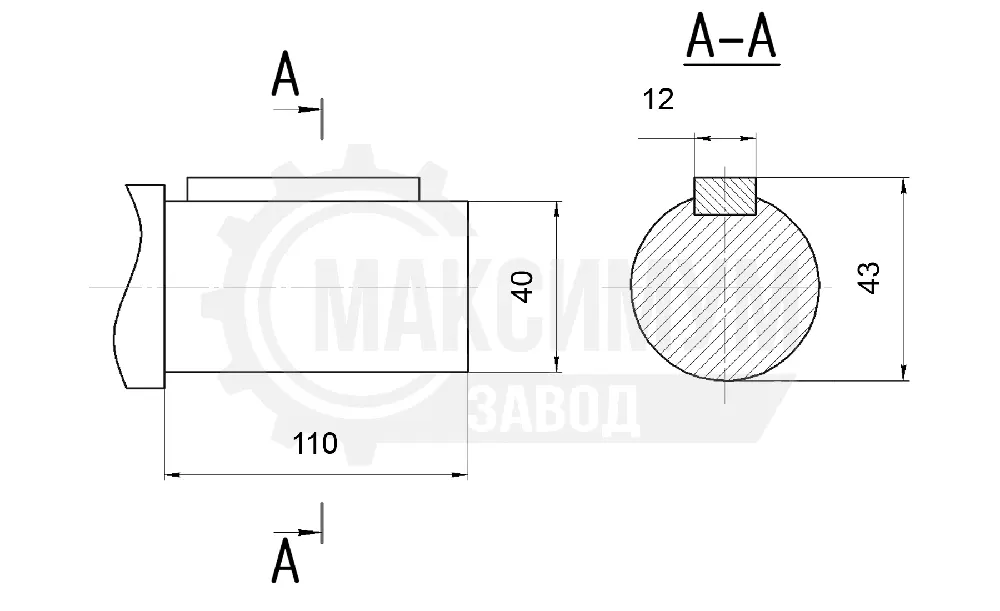

Входной цилиндрический вал

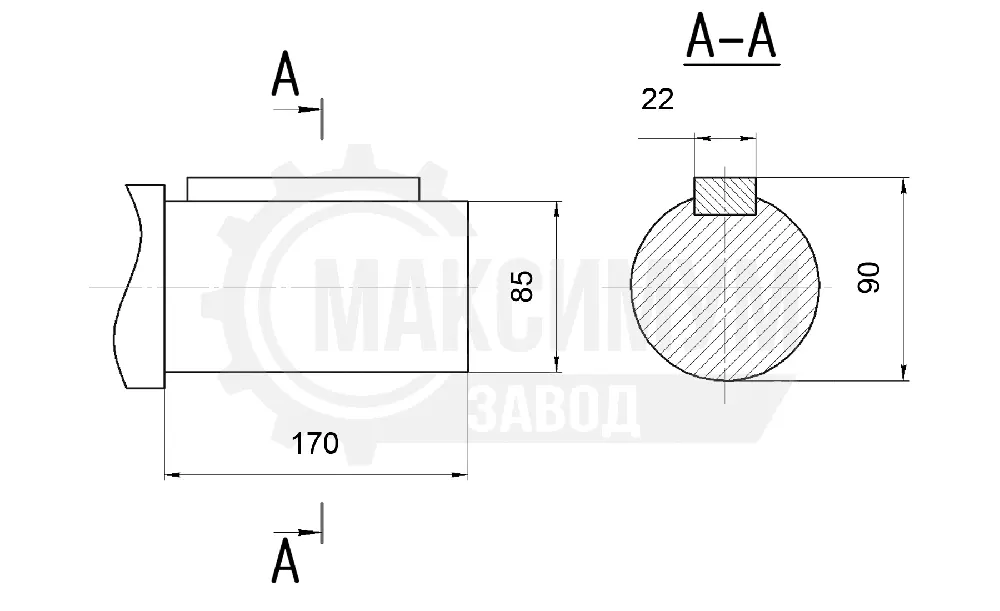

Выходной цилиндрический вал
Преимущества редуктора ЦДН-40
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность хода, меньший шум, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для рольгангов, транспортёров, дробилок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Рольганги: автоматические линии перемещения грузов;
- Ленточные транспортёры: системы перемещения сыпучих и штучных грузов;
- Дробилки: низкоскоростные приводы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор ЦДН-40?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
240
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 3450 при 500 об/мин и среднем режиме работы
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
400
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
