Мотор-редуктор МЧ-80 — компактный червячный одноступенчатый привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с умеренной и высокой нагрузкой. Идеален для установки в лебедках, подъемниках и транспортерах.
Что такое мотор-редуктор МЧ-80?
МЧ-80 — это червячный одноступенчатый мотор-редуктор с межосевым расстоянием 80 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает плавную работу, компактность и простоту монтажа.
Применяется в лебедках, подъемниках, конвейерах и другом промышленном оборудовании, где требуется точный контроль скорости и усилия.
Технические характеристики
| Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг |
|---|---|---|---|---|
| 9 | 180 | 0,25 | АИР80A8 | 52 |
| 12,5 | 180 | 0,37 |
АИР63B6 АИР71A6 |
44–46 |
| 16 | 210 | 0,55 |
АИР63B6 АИР71B6 |
44–46 |
| 18 | 190 | 0,55 |
АИР63B4 АИР71A4 |
44–46 |
| 22,4 | 210 | 0,75 |
АИР71A4 АИР71B4 |
46–46 |
| 28 | 240 | 1,1 |
АИР71B4 АИР80A4 |
46–50 |
| 35,5 | 220 | 1,1 |
АИР71B4 АИР80B4 |
46–54 |
| 45 | 240 | 1,5 |
АИР80A4 АИР90L4 |
50–59 |
| 56 | 200 | 1,5 |
АИР80A4 АИР90L4 |
50–59 |
| 71 | 180 | 1,5 |
АИР80B4 АИР90L4 |
54–59 |
| 90 | 210 | 2,2 |
АИР90L4 АИР100S4 |
59–68 |
| 112 | 200 | 3,0 |
АИР90L4 АИР100S4 |
59–68 |
| 140 | 190 | 3,0 |
АИР90L4 АИР100L4 |
59–71 |
| 180 | 200 | 4,0 |
АИР90L4 АИР100L4 |
59–71 |

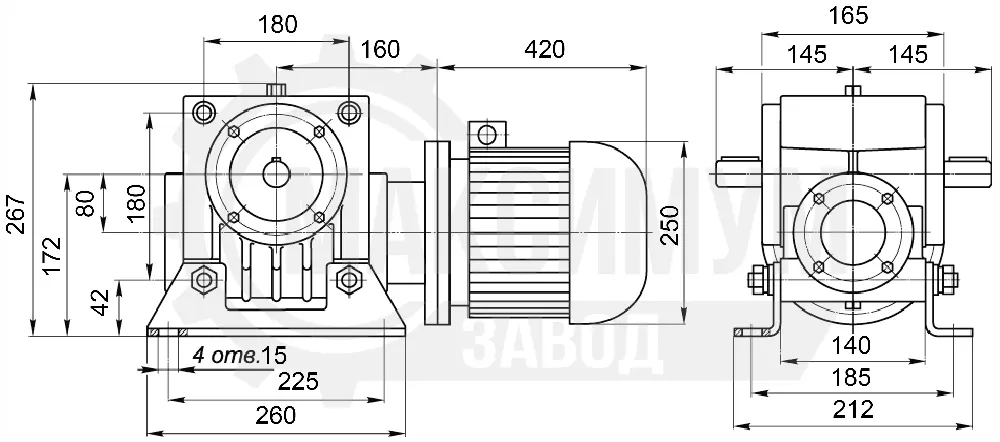

Габаритные и присоединительные размеры

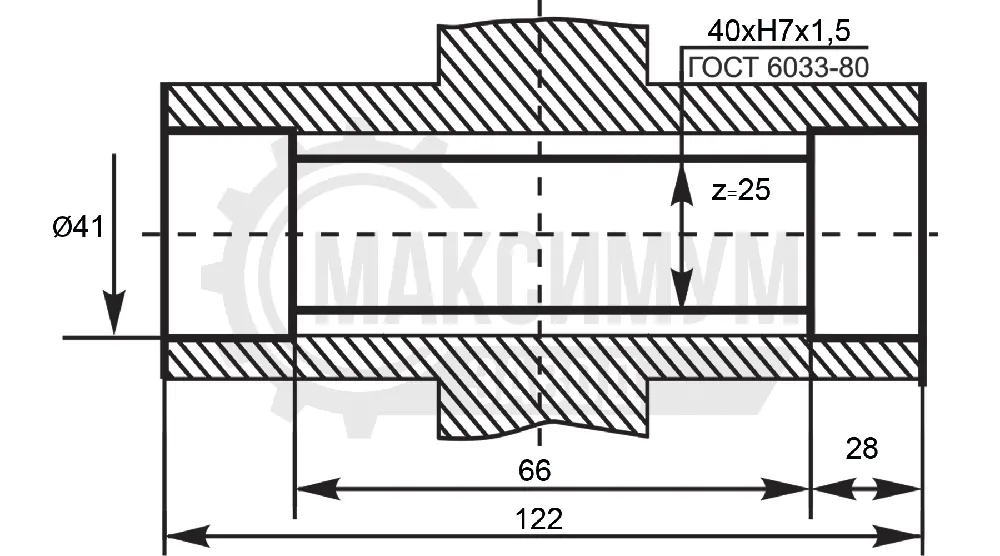

Размеры выходного полого вала со шлицом

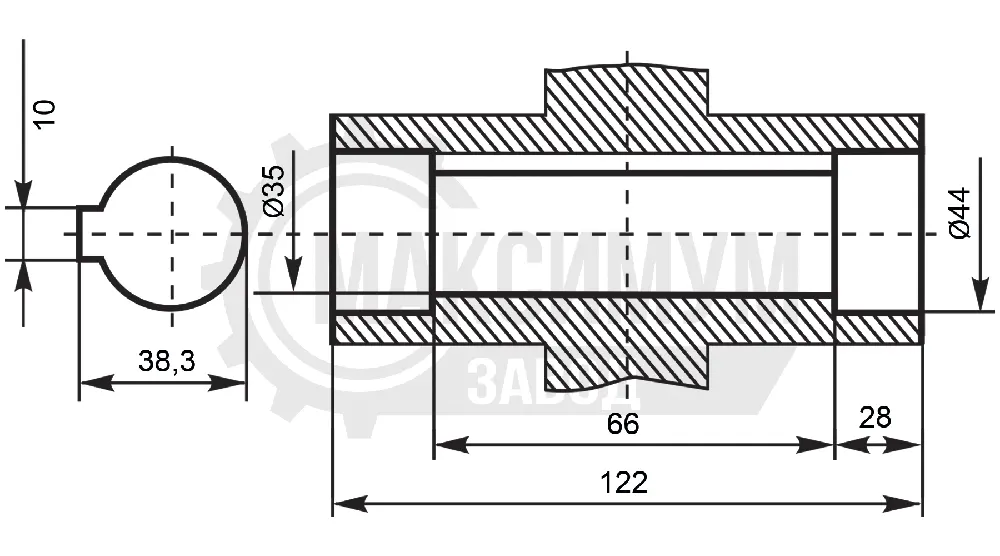

Размеры выходного полого вала со шпонкой
Особенности конструкции
- Червячная передача: обеспечивает плавную и бесшумную работу;
- Высокий крутящий момент: до 240 Н·м — для сложных условий эксплуатации;
- Широкий диапазон скоростей: от 9 до 180 об/мин — под любые задачи;
- Совместимость: с электродвигателями типоразмера АИР;
- Общепромышленное исполнение: подходит для мастерских, складов, цехов;
- Высокая надежность: усиленный корпус и защита от перегрузок;
- Российское производство: доступная цена и локальная поддержка;
- Долговечность: термообработанные валы и герметичная система смазки;
- Надежная сборка: проверенные материалы и технологии.
Области применения
- Лебедки: стационарные и мобильные;
- Подъемники: грузовые, строительные;
- Транспортеры: конвейеры средней мощности;
- Промышленное оборудование: станки, дробилки, шлакоперегружатели;
- Автомастерские: для обслуживания спецтехники и оборудования.
Преимущества мотор-редуктора МЧ-80
- Высокая надежность: усиленная конструкция и антикоррозионная обработка;
- Плавная работа: минимизация шума и вибраций;
- Универсальность: совместимость с разными типами двигателей;
- Российское производство: локальное качество — выгодная стоимость;
- Высокий крутящий момент: до 240 Н·м — для сложных задач;
- Экономичность: оптимальное потребление энергии;
- Простота замены: стандартные крепления и посадочные места;
- Долгий срок службы: рассчитан на интенсивное использование.
Как заказать мотор-редуктор МЧ-80?
Если вам нужен червячный мотор-редуктор серии МЧ-80 — свяжитесь с нашими специалистами. Мы поможем подобрать модель под ваши задачи и организовать доставку в любой регион России.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
