Мотор-редуктор МЧ-100 — надежный червячный одноступенчатый привод общепромышленного назначения, предназначенный для управления механизмами с высоким крутящим моментом и требованием точного контроля скорости. Идеален для лебедок, транспортеров, подъемников и других устройств.
Что такое мотор-редуктор МЧ-100?
МЧ-100 — это червячный одноступенчатый мотор-редуктор с межосевым расстоянием 100 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает высокую компактность, плавную работу и простоту монтажа.
Применяется в лебедках, транспортерах, подъемниках, электроталях и другом промышленном оборудовании, где требуется высокий крутящий момент и точный контроль скорости.
Технические характеристики
| Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг |
|---|---|---|---|---|
| 9 | 360 | 0,55 | АИР80B8 | 80 |
| 12,5 | 360 | 0,75 |
АИР71B6 АИР80A6 |
72–76 |
| 16 | 378 | 1,1 |
АИР71B6 АИР80B6 |
72–80 |
| 18 | 360 | 1,1 |
АИР71B4 АИР80A4 |
72–76 |
| 22,4 | 378 | 1,5 |
АИР71B4 АИР80B4 |
72–80 |
| 28 | 475 | 2,2 |
АИР80B4 АИР90L4 |
80–85 |
| 35,5 | 450 | 2,2 |
АИР90L4 АИР100S4 |
85–94 |
| 45 | 487 | 3,0 |
АИР90L4 АИР100S4 |
85–94 |
| 56 | 437 | 3,0 |
АИР90L4 АИР100L4 |
85–97 |
| 71 | 437 | 4,0 |
АИР100S4 АИР112M4 |
94–115 |
| 90 | 462 | 5,5 |
АИР100L4 АИР112M4 |
97–115 |
| 112 | 430 | 5,5 |
АИР100L4 АИР112M4 |
97–115 |
| 140 | 462 | 7,5 |
АИР112M4 АИР132S4 |
115–140 |
| 180 | 373 | 7,5 |
АИР132S4 АИР132M4 |
140–151 |

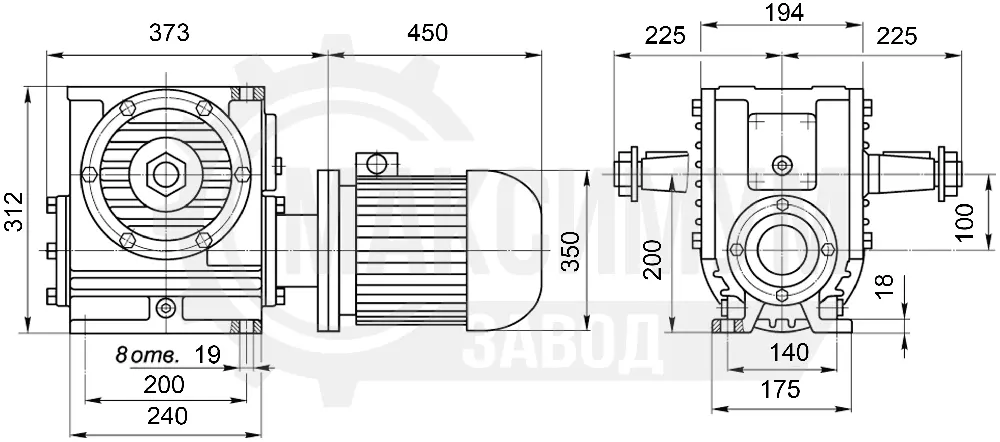

Габаритные и присоединительные размеры

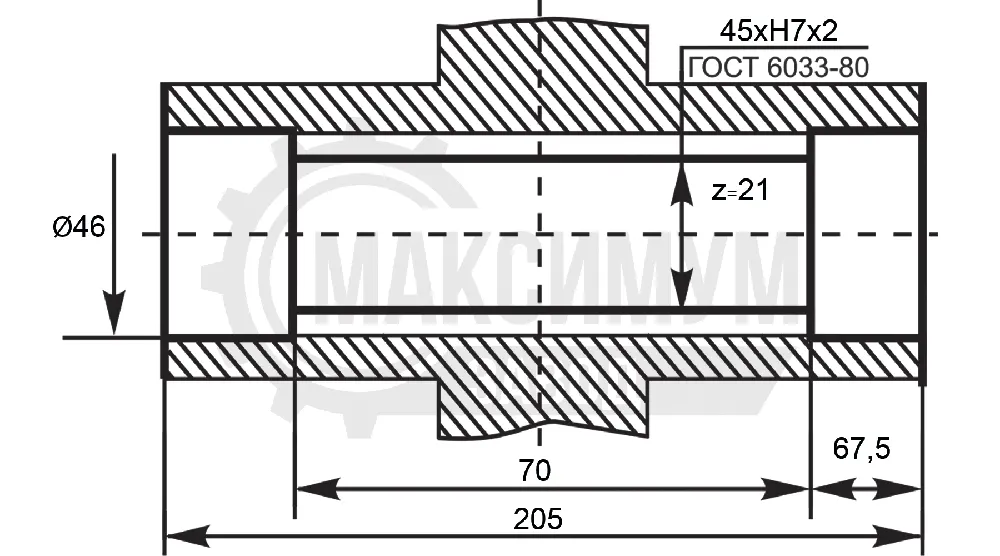

Размеры выходного полого вала со шлицом

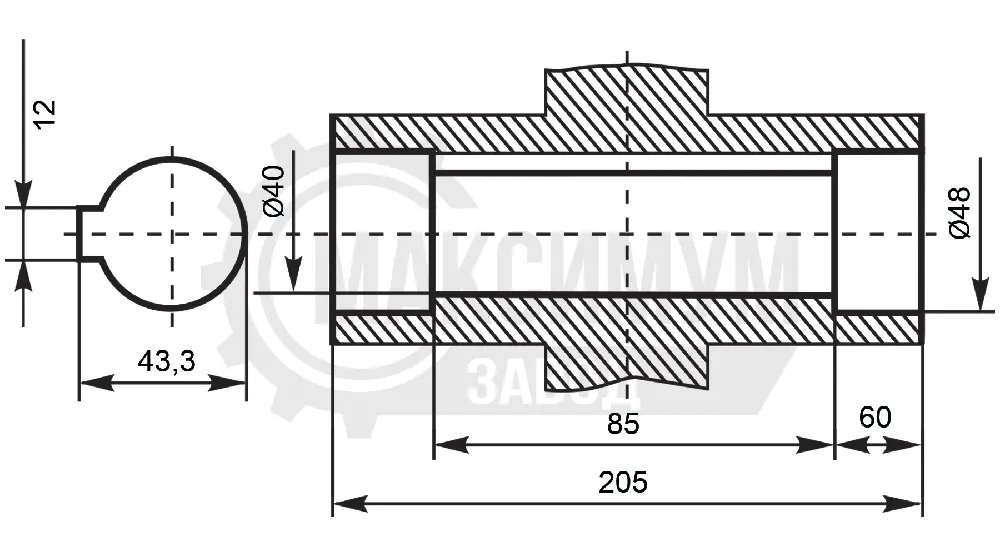

Размеры выходного полого вала со шпонкой
Особенности конструкции
- Червячная передача: обеспечивает плавную и бесшумную работу;
- Высокий крутящий момент: до 487 Н·м — для тяжелых условий эксплуатации;
- Широкий диапазон оборотов: от 9 до 180 об/мин — подходит под разные задачи;
- Совместимость: с электродвигателями типоразмера АИР;
- Общепромышленное исполнение: подходит для мастерских, складов, цехов;
- Долговечность: усиленный корпус и защита от перегрузок;
- Российское производство: локальное качество — выгодная стоимость.
Области применения
- Лебедки: для стационарных и мобильных установок;
- Подъемники: грузовые и пассажирские;
- Транспортеры: конвейеры различной длины и нагрузки;
- Электротали: управление скоростью и усилием подъема;
- Промышленное оборудование: станки, смесители, шлакоперегружатели.
Преимущества мотор-редуктора МЧ-100
- Высокая надежность: проверенная червячная передача;
- Плавная работа: минимальные вибрации и шум;
- Универсальность: совместим с двигателями разной мощности;
- Российское производство: доступная цена и локальная поддержка;
- Регулировка передаточного отношения: под любые условия работы;
- Защита от перегрузки: предотвращает поломки при экстремальных нагрузках;
- Простота монтажа: стандартные крепления;
- Долгий срок службы: термообработанные валы и прочные узлы.
