Мотор-редуктор МЧ-160 — надежный червячный одноступенчатый привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с высокой нагрузкой. Идеален для установки в лебедках, подъемниках, транспортерах и другом оборудовании.
Что такое мотор-редуктор МЧ-160?
МЧ-160 — это червячный одноступенчатый мотор-редуктор с межосевым расстоянием 160 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает плавную работу, высокий КПД и простоту монтажа.
Применяется в лебедках, подъемниках, конвейерах, электроталях и другом промышленном оборудовании, где требуется точный контроль скорости и усилия.
Технические характеристики
| Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг |
|---|---|---|---|---|
| 9 | 1320 | 2,2 |
АИР100L8 АИР112MA8 |
214–216 |
| 12,5 | 1270 | 2,2 |
АИР100L6 АИР112MA6 |
203–216 |
| 16 | 1300 | 3,0 |
АИР112MA6 АИР112MB6 |
216–217 |
| 18 | 1320 | 4,0 |
АИР100S4 АИР100L4 |
199–202 |
| 22,4 | 1320 | 5,5 |
АИР100L4 АИР112M4 |
202–220 |
| 28 | 1400 | 5,5 |
АИР112M4 АИР132S4 |
220–245 |
| 35,5 | 1400 | 7,5 |
АИР132S4 АИР132M4 |
245–256 |
| 45 | 1350 | 7,5 |
АИР132M4 АИР160S4 |
256–305 |
| 56 | 1400 | 11,0 |
АИР132S4 АИР132M4 |
245–256 |
| 71 | 1320 | 11,0 |
АИР132M4 АИР160S4 |
256–305 |
| 90 | 1500 | 15,0 |
АИР160S4 АИР180S4 |
305–345 |
| 112 | 1500 | 18,5 |
АИР160S4 АИР180S4 |
305–345 |
| 140 | 1500 | 22,0 |
АИР180S4 АИР180M4 |
345–365 |
| 180 | 1600 | 30,0 |
АИР180M4 АИР200L4 |
365–425 |

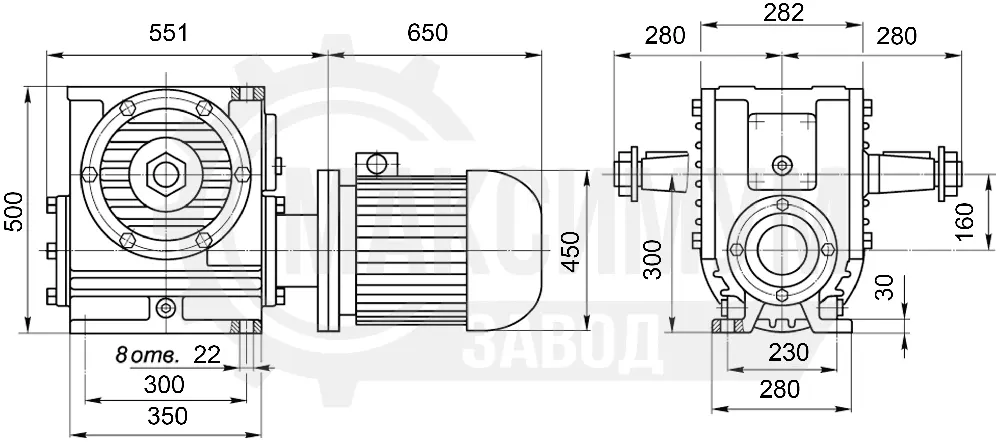

Габаритные и присоединительные размеры

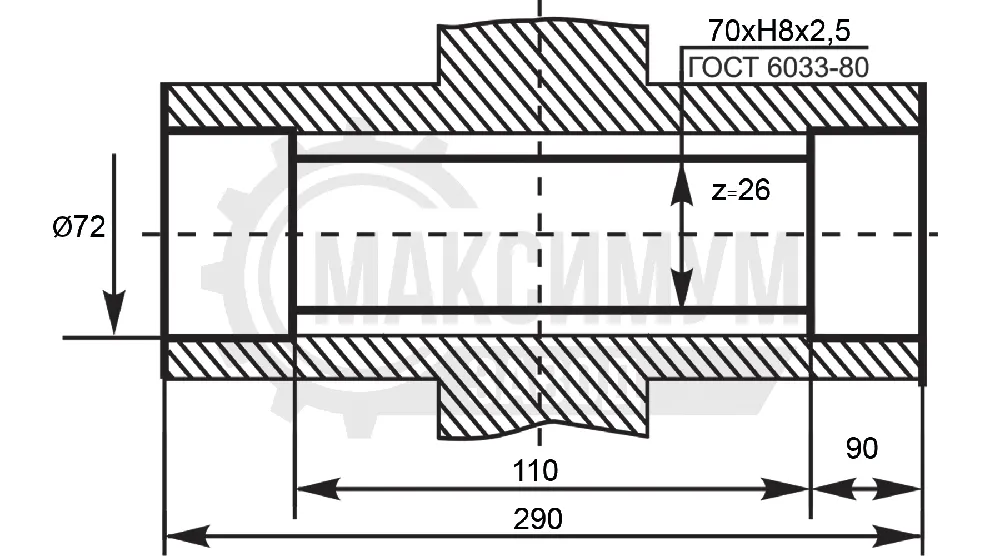

Размеры выходного полого вала со шлицом

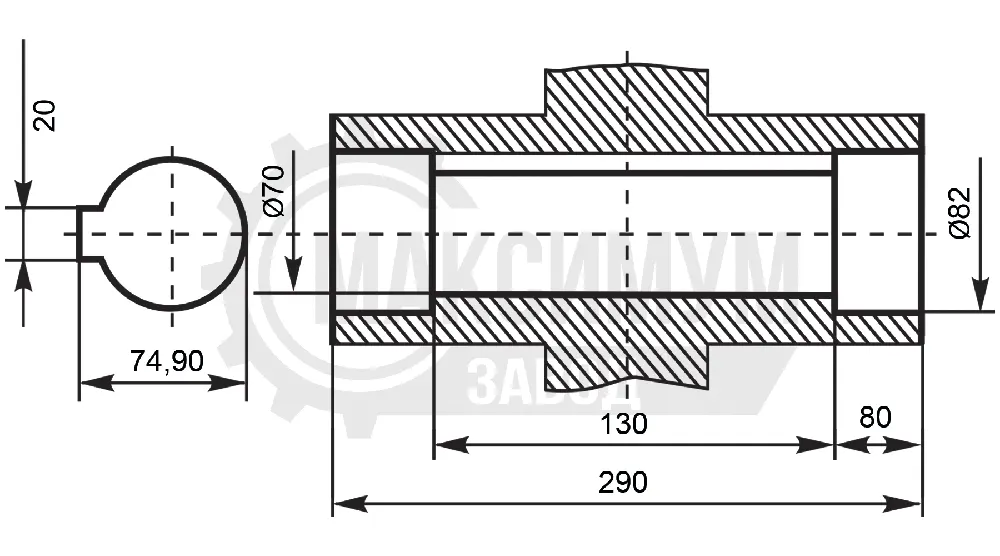

Размеры выходного полого вала со шпонкой
Особенности конструкции
- Червячная передача: обеспечивает плавную и бесшумную работу;
- Высокий крутящий момент: до 1600 Н·м — для тяжелых условий эксплуатации;
- Широкий диапазон скоростей: от 9 до 180 об/мин — под любые задачи;
- Совместимость: с электродвигателями типоразмера АИР;
- Высокая радиальная нагрузка: до 11000 Н — долговечность и прочность;
- Высокий КПД: до 94% — экономичность в работе;
- Низкий уровень шума: не более 80 дБА — комфортная эксплуатация;
- Российское производство: доступная цена и качество;
- Защита от перегрузки: усиленный корпус и валы.
Области применения
- Лебедки: стационарные и мобильные;
- Подъемники: грузовые и пассажирские;
- Транспортеры: конвейеры с разной скоростью и нагрузкой;
- Электротали: управление движением крюка;
- Промышленное оборудование: смесители, дробилки, станки.
Преимущества мотор-редуктора МЧ-160
- Высокая надежность: усиленный корпус и термообработанные валы;
- Плавная работа: минимизация вибраций и шума;
- Универсальность: совместим с электродвигателями типоразмера АИР;
- Российское производство: локальное качество и оптимальная стоимость;
- Долговечность: рассчитан на интенсивную эксплуатацию;
- Высокая радиальная нагрузка: до 11000 Н — для тяжелых условий;
- Экономичность: КПД до 94% — снижение энергопотребления.
