Мотор-редуктор МЧ-40 — компактный червячный одноступенчатый привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с низкой и средней нагрузкой. Идеален для установки в лебедках, подъемниках и транспортерах.
Что такое мотор-редуктор МЧ-40?
МЧ-40 — это червячный одноступенчатый мотор-редуктор с межосевым расстоянием 40 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает плавную работу, компактность и простоту монтажа.
Применяется в лебедках, подъемниках, конвейерах и другом оборудовании, где требуется точный контроль скорости и усилия при минимальном энергопотреблении.
Технические характеристики
| Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг |
|---|---|---|---|---|
| 9 | 20 | 0,25 | АИР71B8 | 26 |
| 12,5 | 28 | 0,25 | АИР63A6 | 24 |
| 16 | 28 | 0,18 | АИР63A6 | 20 |
| 18 | 32 | 0,18 | АИР56A4 | 20 |
| 22,4 | 28 | 0,18 | АИР56A4 | 20 |
| 28 | 32 | 0,18 | АИР56B4 | 20 |
| 35,5 | 30 | 0,18 | АИР56B4 | 20 |
| 45 | 35 | 0,25 |
АИР56B4 АИР63A4 |
20–24 |
| 56 | 30 | 0,25 |
АИР56B4 АИР63A4 |
20–24 |
| 71 | 28 | 0,37 |
АИР56B4 АИР63A4 |
20–24 |
| 90 | 32 | 0,37 |
АИР56B4 АИР63A4 |
20–24 |
| 112 | 28 | 0,55 |
АИР63B4 АИР71A4 |
24–26 |
| 140 | 32 | 0,55 |
АИР63B4 АИР71A4 |
24–26 |
| 180 | 32 | 0,75 |
АИР63B4 АИР71A4 |
24–26 |

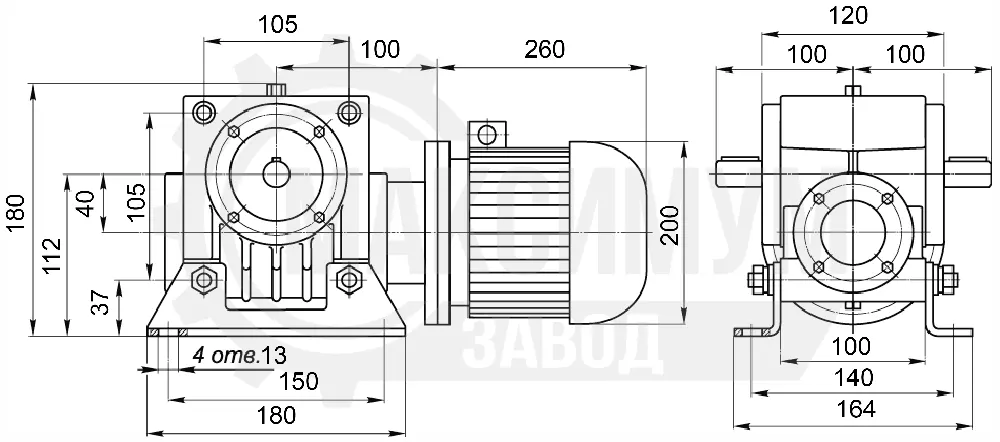

Габаритные и присоединительные размеры

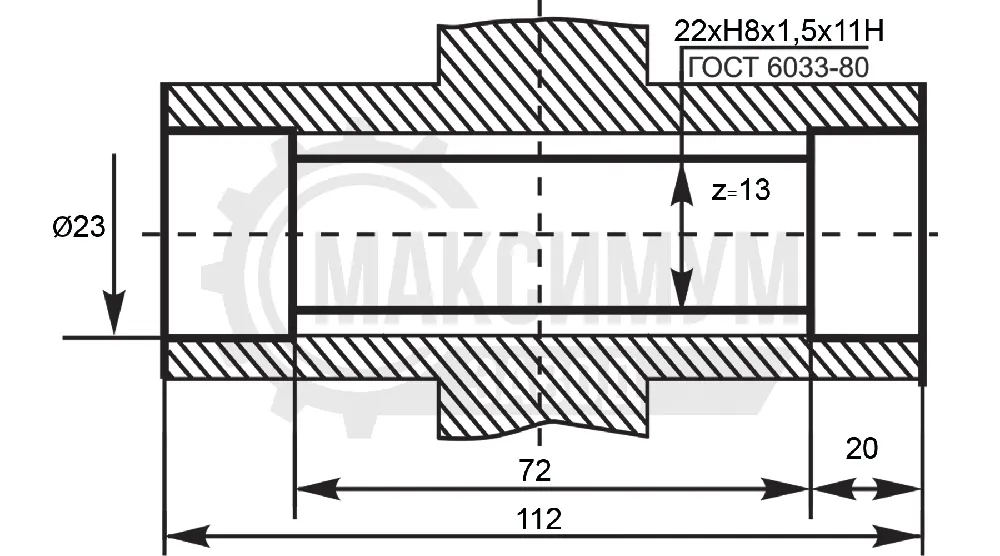

Размеры выходного полого вала со шлицом

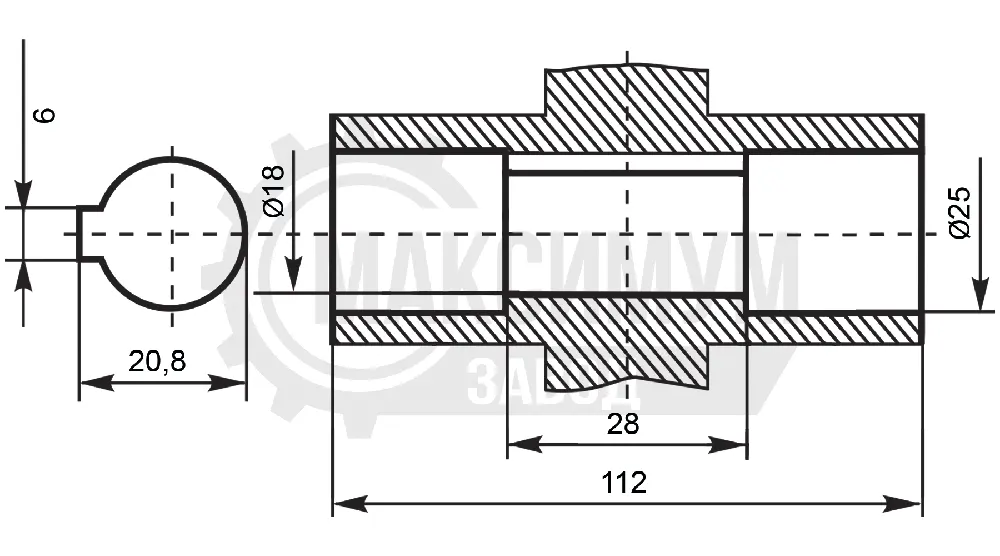

Размеры выходного полого вала со шпонкой
Особенности конструкции
- Червячная передача: обеспечивает плавную и бесшумную работу;
- Компактные размеры: подходят для установки в ограниченном пространстве;
- Широкий диапазон оборотов: от 9 до 180 об/мин — под любые задачи;
- Совместимость: с двигателями типоразмера АИР;
- Высокая надежность: усиленный корпус и термообработанные валы;
- Долговечность: рассчитаны на длительную эксплуатацию;
- Российское производство: доступная цена и качество сборки;
- Защита от перегрузки: предотвращает поломки при экстремальных нагрузках.
Области применения
- Малые лебедки: стационарные и мобильные;
- Подъемники: грузовые и специальные;
- Транспортеры: конвейеры с низкой скоростью и нагрузкой;
- Промышленное оборудование: станки, смесители, дробилки;
- Автомастерские: для обслуживания легковых авто и инструментов.
Преимущества мотор-редуктора МЧ-40
- Надежность: проверенная червячная передача;
- Плавная работа: минимизация шума и вибраций;
- Универсальность: совместимость с разными типами двигателей;
- Компактность: удобен для установки в стесненных условиях;
- Российское производство: локальное качество — выгодная стоимость;
- Экономичность: низкое энергопотребление;
- Простота замены: стандартные крепления и посадочные места;
- Долгий срок службы: прочные материалы и антикоррозионная обработка.
