Цилиндро-червячные трехступенчатые мотор-редукторы серии МЦЧ2 — это модернизированные приводы общепромышленного назначения, предназначенные для передачи крутящего момента и значительного снижения частоты вращения вала. Производство — Россия, производитель — ООО «ТПК Максимум».
Редукторы применяются в приводах конвейеров, дробилок, смесителей, рольгангов, станков и другого промышленного оборудования, где требуется высокое передаточное отношение и значительный крутящий момент.
Что такое редукторы серии МЦЧ2?

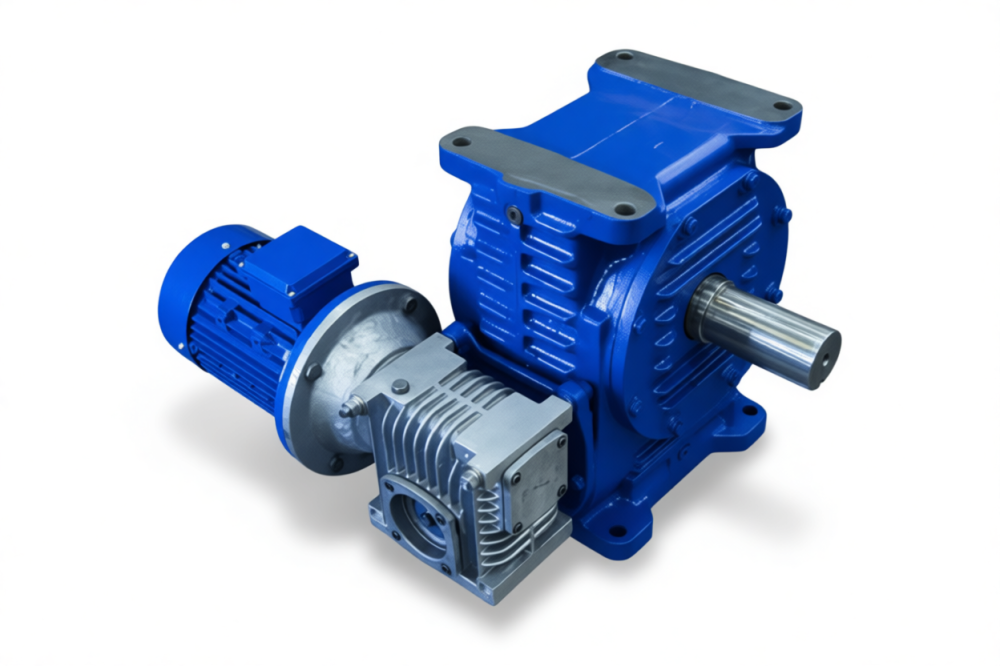

МЦЧ2 — это цилиндро-червячные трехступенчатые горизонтальные мотор-редукторы, в которых первая ступень выполнена в виде цилиндрической передачи, а две последующие ступени — в виде червячных передач.
Серия МЦЧ2 включает следующие модели:
- МЦЧ2-40/63М
- МЦЧ2-40/80М
- МЦЧ2-63/100М
- МЦЧ2-80/125М
- МЦЧ2-80/160М
- МЦЧ2-100/200М
- МЦЧ2-125/250М
- МЦЧ2-160/320М
- МЦЧ2-200/400М
- МЦЧ2-250/500М
Модели серии МЦЧ2 являются модернизированными аналогами устаревших редукторов, с улучшенными характеристиками, повышенным КПД и увеличенным сроком службы.
Технические характеристики мотор-редукторов серии МЦЧ2
| Типоразмер | Передаточное число | Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Допускаемый крутящий момент, Н·м |
|---|---|---|---|---|
| МЦЧ2-40/63М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 200...285 | До 570 (в 1,4-2 раза больше номинального) |
| МЦЧ2-40/80М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 410...610 | До 1230 (в 1,4-2 раза больше номинального) |
| МЦЧ2-63/100М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 770...980 | До 2744 (в 1,4-2 раза больше номинального) |
| МЦЧ2-80/125М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 1200...1575 | До 4410 (в 1,4-2 раза больше номинального) |
| МЦЧ2-80/160М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 2400...3680 | До 10192 (в 1,4-2 раза больше номинального) |
| МЦЧ2-100/200М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 4450...6800 | До 19040 (в 1,4-2 раза больше номинального) |
| МЦЧ2-125/250М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 8630...15850 | До 37740 (в 1,4-2 раза больше номинального) |
| МЦЧ2-160/320М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 1500...26100 | До 65240 (в 1,4-2 раза больше номинального) |
| МЦЧ2-200/400М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 25550...45300 | До 126840 (в 1,4-2 раза больше номинального) |
| МЦЧ2-250/500М | 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600 | 0,47...23,8 | 40280...69300 | До 194040 (в 1,4-2 раза больше номинального) |
Преимущества мотор-редукторов серии МЦЧ2
- Российское производство: контроль качества на всех этапах;
- Модернизированная конструкция: повышенный КПД, увеличенный ресурс;
- Прочный чугунный корпус: устойчивость к ударным и динамическим нагрузкам;
- Самоторможение: за счёт червячной передачи;
- Высокое передаточное отношение: от 63 до 1600;
- Блочно-модульный принцип построения: возможность создания различных конфигураций;
- Соответствие стандартам: ГОСТ 15150-69, ГОСТ 14254-2015;
- Поддержка и сервис: техническая консультация, запчасти.
Климатические исполнения
Мотор-редукторы серии МЦЧ2 изготавливаются в следующих климатических исполнениях по ГОСТ 15150-69:
| Обозначение | Климатическое исполнение | Категория размещения | Условия эксплуатации |
|---|---|---|---|
| У | Умеренный | 1, 2, 3, 4 | Открытое пространство, под навесом, в помещениях |
| Т | Тропический | 1, 2, 3 | Открытое пространство, под навесом, в помещениях |
Наиболее распространенное исполнение — У2 (умеренный климат, категория размещения 2 — помещения с естественной вентиляцией).
Степени защиты по ГОСТ 14254-2015 (МЭК 60529)
Мотор-редукторы серии МЦЧ2 изготавливаются со следующими степенями защиты:
| Степень защиты | Защита от твёрдых тел | Защита от воды | Область применения |
|---|---|---|---|
| IP43 | Защита от частиц >1 мм | Защита от косого дождя | Помещения с низкой запылённостью |
| IP54 | Частичная защита от пыли | Защита от брызг с любого направления | Улица, цеха, склады — стандартное исполнение |
| IP55 | Частичная защита от пыли | Защита от струй воды | Мойка, влажные цеха |
| IP65 | Полная защита от пыли | Защита от водяных струй | Пищевое производство, химия |
Стандартная степень защиты — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.
Условия применения
- Режим работы: S1 (длительный), продолжительность работы — 8–24 часа в сутки;
- Направление вращения: входного и выходного валов — в любую сторону;
- Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — 60 Гц);
- Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;
- Высота над уровнем моря: до 1000 м;
- Климатическое исполнение: У, Т по ГОСТ 15150-69;
- Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т).
Конструктивные исполнения
Мотор-редукторы серии МЦЧ2 изготавливаются в различных конструктивных исполнениях:
Варианты сборки:
- Сборки с концами валов под элементы привода
- Сборки с полым выходным валом
Конструктивное исполнение по способу монтажа:
- Монтаж к привалочной плоскости редуктора (без лап)
- Монтаж редуктора на лапах
- Монтаж редуктора на фланце
- Редуктор с полым выходным валом и реактивной штангой
Исполнение концов валов:
- Конический конец вала
- Конический конец вала с резьбой
- Цилиндрический конец вала
Как выбрать подходящий мотор-редуктор серии МЦЧ2?
Для правильного выбора мотор-редуктора серии МЦЧ2 необходимо учитывать:
- Требуемое передаточное число
- Частоту вращения выходного вала
- Крутящий момент на выходном валу
- Условия эксплуатации (климатическое исполнение, степень защиты)
- Конструктивное исполнение (способ монтажа, исполнение концов валов)
Если вам нужна помощь в выборе подходящего мотор-редуктора серии МЦЧ2 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.
