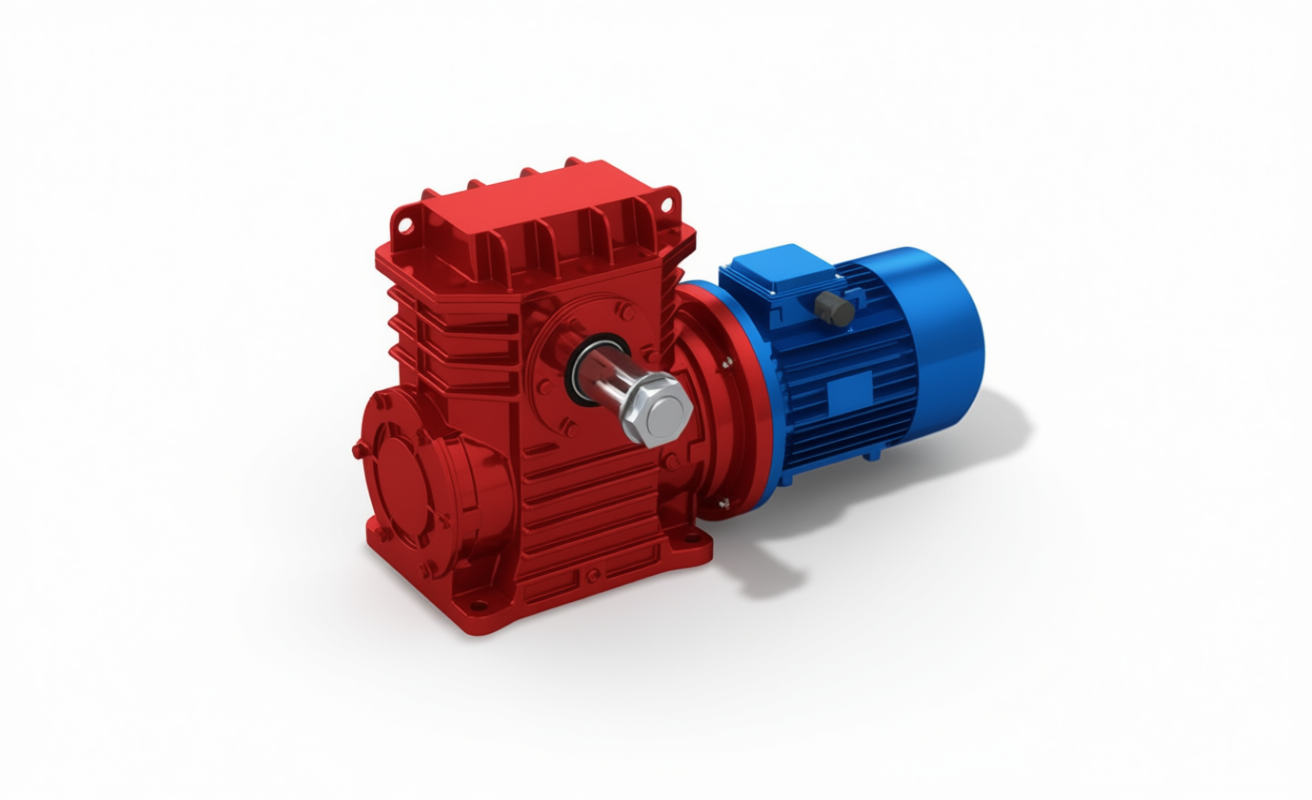

Мотор-редуктор МЧ-63 — компактный червячный одноступенчатый привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с умеренной нагрузкой. Идеален для установки в лебедках, подъемниках и транспортерах.
Что такое мотор-редуктор МЧ-63?
МЧ-63 — это червячный одноступенчатый мотор-редуктор с межосевым расстоянием 63 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает плавную работу, компактность и простоту монтажа.
Применяется в лебедках, подъемниках, конвейерах и другом промышленном оборудовании, где требуется точный контроль скорости и усилия.
Технические характеристики
| Частота вращения выходного вала, об/мин | Номинальный крутящий момент, Н·м | Мощность электродвигателя, кВт | Комплектующий электродвигатель | Масса мотор-редуктора, кг |
|---|---|---|---|---|
| 9 | 90 | 0,25 | АИР71B8 | 38 |
| 12,5 | 90 | 0,18 | АИР63A6 | 36 |
| 16 | 100 | 0,25 | АИР63B6 | 36 |
| 18 | 100 | 0,37 | АИР63B4 | 36 |
| 22,4 | 100 | 0,37 |
АИР63A4 АИР63B4 |
36 |
| 28 | 120 | 0,55 |
АИР63B4 АИР71A4 |
36–38 |
| 35,5 | 110 | 0,55 |
АИР63B4 АИР71A4 |
36–38 |
| 45 | 120 | 0,75 |
АИР71A4 АИР80A4 |
38–42 |
| 56 | 100 | 0,75 |
АИР71A4 АИР80A4 |
38–42 |
| 71 | 100 | 1,1 |
АИР71B4 АИР80A4 |
38–42 |
| 90 | 110 | 1,5 |
АИР71B4 АИР80B4 |
38–46 |
| 112 | 100 | 1,5 |
АИР71B4 АИР80B4 |
38–46 |
| 140 | 100 | 1,5 |
АИР80A4 АИР90L4 |
42–51 |
| 180 | 110 | 2,2 |
АИР80B4 АИР100S4 |
46–60 |

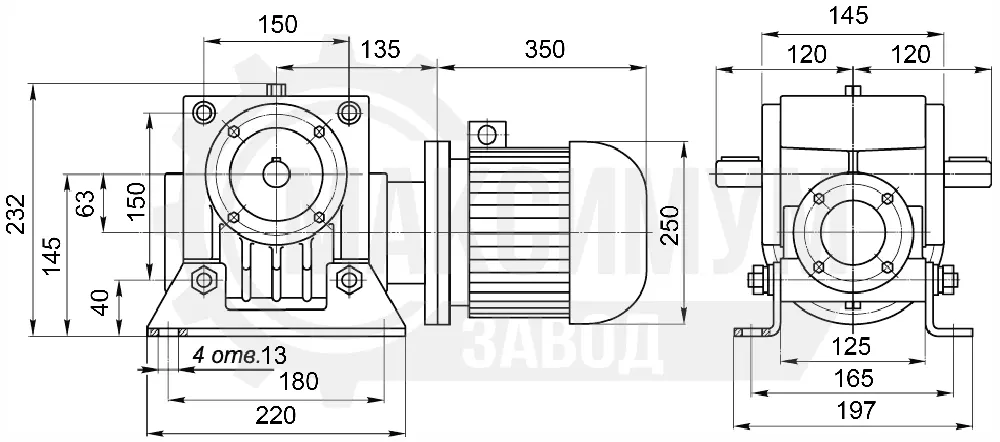

Габаритные и присоединительные размеры

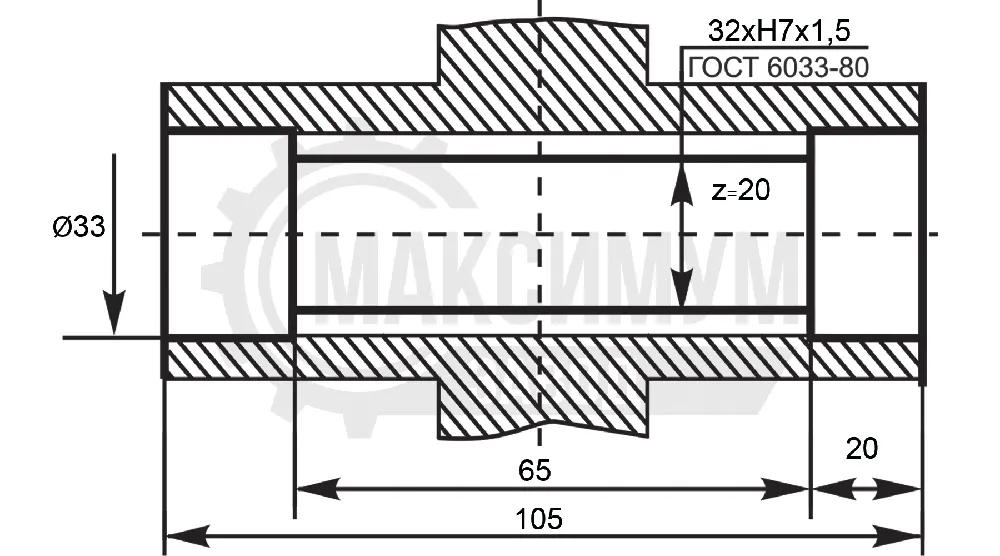

Размеры выходного полого вала со шлицом

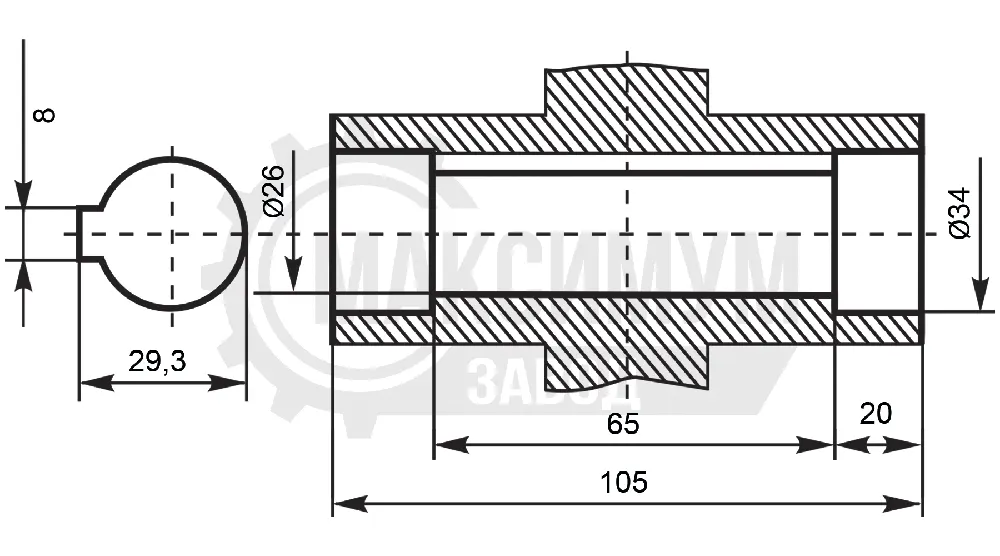

Размеры выходного полого вала со шпонкой
Особенности конструкции
- Червячная передача: обеспечивает плавную и бесшумную работу;
- Высокий крутящий момент: до 120 Н·м — для тяжелых условий эксплуатации;
- Широкий диапазон скоростей: от 9 до 180 об/мин — под любые задачи;
- Совместимость: с электродвигателями типоразмера АИР;
- Общепромышленное исполнение: подходит для мастерских, складов, цехов;
- Высокая надежность: усиленный корпус и защита от перегрузок;
- Российское производство: доступная цена и локальная поддержка;
- Долговечность: термообработанные валы и прочные узлы;
- Надежная смазка: герметичная система смазки — долгий срок службы.
Области применения
- Лебедки: стационарные и мобильные;
- Подъемники: грузовые и специального назначения;
- Транспортеры: конвейеры малой и средней мощности;
- Промышленное оборудование: станки, дробилки, смесители;
- Автомастерские: для обслуживания легковых авто и спецтехники.
Преимущества мотор-редуктора МЧ-63
- Высокая надежность: усиленная конструкция и антикоррозионная обработка;
- Плавная работа: минимизация шума и вибраций;
- Универсальность: совместим с различными типами двигателей;
- Российское производство: локальное качество — выгодная стоимость;
- Высокий крутящий момент: до 120 Н·м — для сложных задач;
- Экономичность: оптимальное потребление энергии;
- Простота замены: стандартные крепления и посадочные места;
- Долгий срок службы: рассчитан на интенсивное использование.
Как заказать мотор-редуктор МЧ-63?
Если вам нужен червячный мотор-редуктор серии МЧ-63 — свяжитесь с нашими специалистами. Мы поможем подобрать модель под ваши задачи и организовать доставку в любой регион России.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
