ТПК «Максимум» предлагает цилиндрические трёхступенчатые вертикальные усиленные редукторы серии ВКУ-750 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов и других систем с высокой нагрузкой.
Редуктор ВКУ-750 обладает прочным литым чугунным корпусом и рассчитан на номинальный крутящий момент до 6300 Н·м. Масса изделия — 820 кг. Поддерживает передаточные числа от 18 до 140. Совместим с советским оборудованием.
Что такое редуктор ВКУ-750?
ВКУ-750 — это цилиндрический трёхступенчатый усиленный редуктор вертикального исполнения, разработанный для работы с электродвигателями средней и высокой мощности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 18 до 140;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ).
Основные технические характеристики
| Передаточное число | Частота выходного вала, об/мин | Крутящий момент, Н·м | Мощность двигателя, кВт | Масса, кг |
|---|---|---|---|---|
| 18 | 83 | до 6300 | 250 | 800 |
| 20 | 75 | |||
| 25 | 60 | |||
| 31,5 | 47,5 | |||
| 40 | 37,5 | |||
| 50 | 30 | |||
| 63 | 23,8 | |||
| 80 | 18,7 | |||
| 140 | 10,7 |
Как расшифровывается модель?
Пример: ВКУ–750–18–12–У1
- ВКУ — тип редуктора (цилиндрический, вертикальный, усиленный);
- 750 — межосевое расстояние второй ступени, мм;
- 18 — передаточное число;
- 12 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

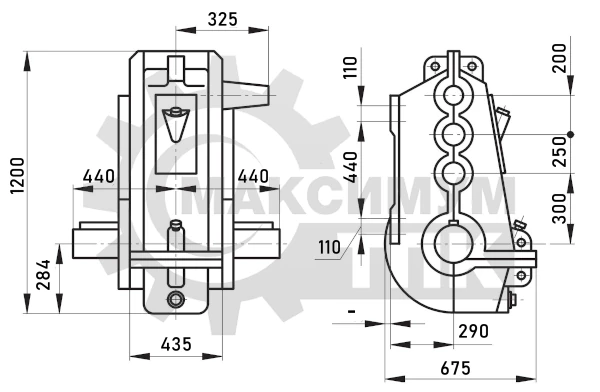

Габаритные и присоединительные размеры
Размеры валов

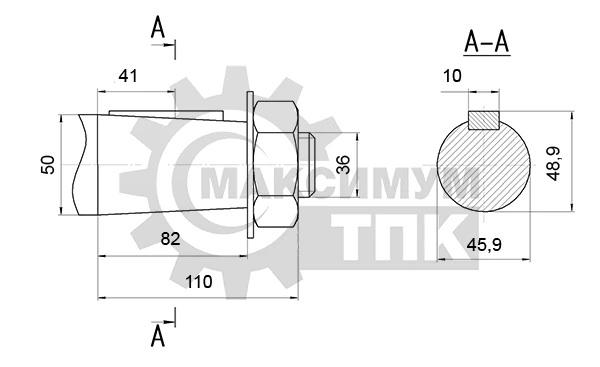

Входной конический вал

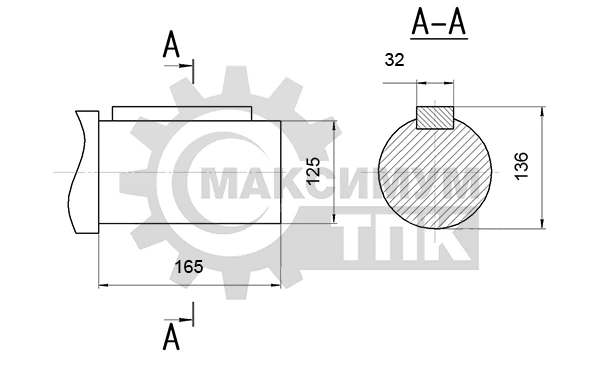

Выходной цилиндрический вал
Характеристики редуктора ВКУ-750
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 750 мм;
- Передаточные отношения: от 18 до 140;
- Номинальный крутящий момент, Н·м: до 6300;
- Мощность подключаемого двигателя, кВт: до 250;
- Исполнение: вертикальное;
- Масса, кг: 800;
- КПД: до 98%;
- Климатическое исполнение: У1;
- Температурный режим: от -40°C до +50°C.
Преимущества редуктора ВКУ-750
- Усиленная конструкция: повышенная прочность и долговечность;
- Высокая износостойкость: шестерни с эвольвентным зацеплением;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, дробилок, рольгангов;
- Подходит для старого оборудования: совместим с советскими машинами;
- Защита от перегрузок: работает в условиях переменных и ударных нагрузок.
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические транспортеры;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: помещения без химически активной среды;
- Работа под нагрузкой: системы с переменными и ударными режимами.
Как заказать редуктор ВКУ-750?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
