Редуктор ВКУ-610
190000 ₽
ТПК «Максимум» предлагает цилиндрические трёхступенчатые вертикальные усиленные редукторы серии ВКУ-610 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других системах высокой мощности.
Редуктор ВКУ-610 обладает прочным литым чугунным корпусом и рассчитан на номинальный крутящий момент до 8 500 Н·м. Масса изделия — 450 кг. Поддерживает передаточные числа от 14 до 140. Совместим с советским оборудованием.
Характеристики
Масса, кг
—
450
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Тип передачи
—
цилиндрическая
Исполнение редуктора
—
вертикальное
Редуктор ВКУ-610
190000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор ВКУ-610?
ВКУ-610 — это цилиндрический трёхступенчатый усиленный редуктор вертикального исполнения, разработанный для работы с электродвигателями средней и высокой мощности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 14 до 140;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ).
Примечание: редуктор допускает кратковременные перегрузки в 2 раза выше номинальных при условии, что общее количество циклов нагружения не превысит 3·10⁶ за срок службы.
Основные технические характеристики
| Типоразмер | ВКУ-610 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное передаточное отношение, i | 14 | 25 | 40 | 80 | 112 | 125 | 140 | |||
| Номинальный крутящий момент на тихоходном валу, Т, Н·м | Ном. част. вращ. быстр.ход. вала, с⁻¹ (об/мин) | 16,6 (1000) | BT | 4000 | 4500 | 5000 | ||||
| Т | 4300 | 4900 | 5400 | 6100 | 6750 | 6800 | ||||
| С | 6000 | 7900 | 8300 | 8500 | 8600 | |||||
| Л | 8500 | 9000 | ||||||||
| 12,5 (750) | ВТ | 3760 | 4340 | 4450 | 5880 | 5900 | ||||
| Т | 4560 | 5150 | 5850 | 6750 | 6800 | |||||
| С | 6600 | 7750 | 8600 | 6800 | ||||||
| Л | 8600 | |||||||||
| 10 (600) | ВТ | 4050 | 4500 | 4900 | 6150 | 6200 | ||||
| Т | 5000 | 5550 | 6150 |
7150 |
7200 |
|||||
| С | 7300 | 8220 |
8600 |
|||||||
| Л |
8600 |
|||||||||
| Крутящий момент, предельный, кратковременно допустимый на тихоходном валу, Т, Н·м | 13500 | |||||||||
| Масса, кг | 450 | |||||||||
| Ориентировочный объем масла, л | 10,8 | |||||||||

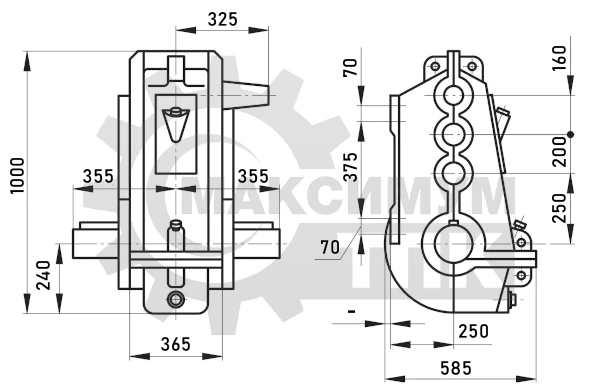

Габаритные и присоединительные размеры
Размеры валов

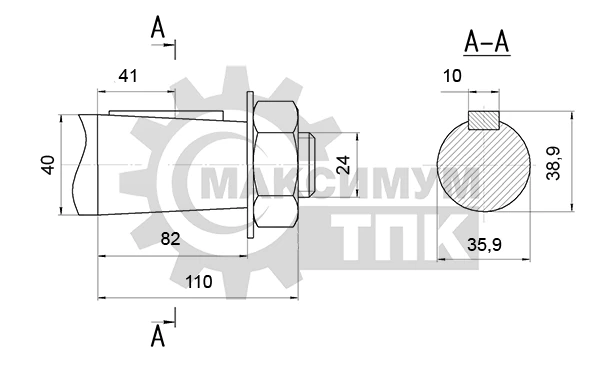

Входной конический вал

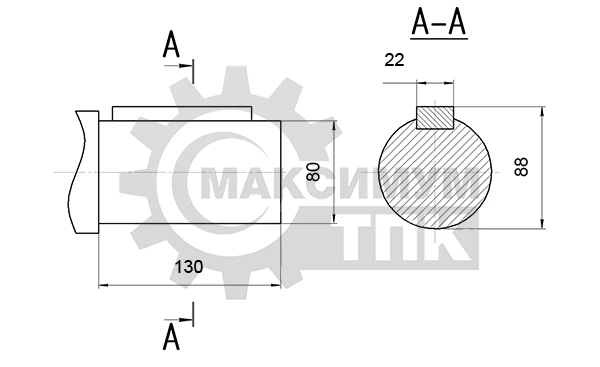

Выходной цилиндрический вал
Как расшифровывается модель?
Пример: ВКУ–610–25–12–У1
- ВКУ — тип редуктора (цилиндрический, вертикальный, усиленный);
- 610 — межосевое расстояние второй ступени, мм;
- 25 — передаточное число;
- 12 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.
Характеристики редуктора ВКУ-610
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 610 мм;
- Передаточные отношения: от 14 до 140;
- Номинальный крутящий момент, Н·м: до 6800;
- Исполнение: вертикальное;
- Масса, кг: 450;
- КПД: до 98%;
- Климатическое исполнение: У1;
- Температурный режим: от -40°C до +50°C.
Преимущества редуктора ВКУ-610
- Усиленная конструкция: повышенная прочность и долговечность;
- Высокая износостойкость: шестерни с эвольвентным зацеплением;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, дробилок, рольгангов;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические транспортеры;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: помещения без ударных нагрузок;
- Работа под нагрузкой: режим с вращательно-кратковременными перегрузками.
Как заказать редуктор ВКУ-610?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
450
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Тип передачи
цилиндрическая
Исполнение редуктора
вертикальное
Межосевое расстояние, мм
610
Количество ступеней
3
Исполнение
Взрывозащищенное, Общепромышленное
