ТПК «Максимум» предлагает двухступенчатые цилиндрические горизонтальные редукторы серии РК-450 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов и других тяжелонагруженных систем.
Редуктор РК-450 рассчитан на работу с мощными двигателями, обладает высоким КПД (до 98%) и выдерживает экстремальные нагрузки благодаря литому чугунному корпусу. Масса 1030 кг обеспечивает устойчивость и долговечность. Идеален для эксплуатации в условиях переменных и ударных нагрузок, совместим с советским оборудованием.
Что такое редуктор РК-450?
РК-450 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в тяжелонагруженных промышленных механизмах, особенно в крановых системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 50,0 | 40,0 | 31,5 | 22,4 | 20,0 | 16,0 | 12,5 | 10,0 | 8,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент при n₁=600 об/мин | Особо легкий режим | 49 497 | 46 694 | 44 641 | 43 483 | 42 741 | 39 374 | 35 021 | 31 148 | 26 865 |
| ПВ = 15% | 24 749 | 24 626 | 25 581 | 26 016 | 25 449 | 24 076 | 23 146 | 21 260 | 19 788 | |
| ПВ = 25% | 21 655 | 21 428 | 22 070 | 22 671 | 22 186 | 21 067 | 20 127 | 18 458 | 17 167 | |
| ПВ = 40% | 18 175 | 18 230 | 18 809 | 19 326 | 18 924 | 17 806 | 17 108 | 15 657 | 14 546 | |
| ПВ = 100% | 7 347 | 7 036 | 7 273 | 7 247 | 7 341 | 7 900 | 7 850 | 7 828 | 7 863 | |
Кратковременный допустимый крутящий момент (H·м)
| n₁, об/мин | 50,0 | 40,0 | 31,5 | 22,4 | 20,0 | 16,0 | 12,5 | 10,0 | 8,0 |
|---|---|---|---|---|---|---|---|---|---|
| 600 | 95 000 | 89 000 | 85 000 | 83 000 | 82 000 | 75 500 | 67 500 | 60 000 | 52 000 |
| 750 | 89 000 | 88 000 | 84 000 | 81 000 | 80 000 | 70 000 | 62 000 | 54 500 | 47 000 |
| 1000 | 87 000 | 85 500 | 81 000 | 79 000 | 76 000 | 62 000 | 54 000 | 47 500 | — |
| 1250 | 85 000 | 83 000 | 79 000 | 75 000 | 70 000 | 56 000 | 48 600 | — | — |
| 1500 | 83 500 | 81 000 | 76 500 | 69 000 | 63 500 | 51 000 | — | — | — |
Максимальные радиальные нагрузки
| n₁, об/мин | На б.в., кН | На т.в., кН | На м.в., кН |
|---|---|---|---|
| 600 | 6,7 | 105,0 | 113,3 |
| 750 | 6,3 | 97,5 | 105,0 |
| 1000 | 5,5 | 88,5 | 96,1 |
| 1250 | 5,0 | 81,5 | 89,7 |
| 1500 | 4,6 | 79,0 | 89,2 |
Обозначения:
РБмакс — максимальная радиальная нагрузка на быстроходном валу, кН;
РТмакс — на тихоходном валу, кН;
РMмакс — на муфтовом валу, кН.
Характеристики редуктора РК-450
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 450 мм;
- Передаточные отношения: от 8 до 50;
- Максимальный крутящий момент, Н·м: до 49 500 (особо лёгкий режим, i=50, n₁=600 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 1030;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150-69;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: РК–450–40–13–У1
- РК — тип редуктора (цилиндрический, крановый);
- 450 — межосевое расстояние второй ступени, мм;
- 40 — номинальное передаточное число;
- 13 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

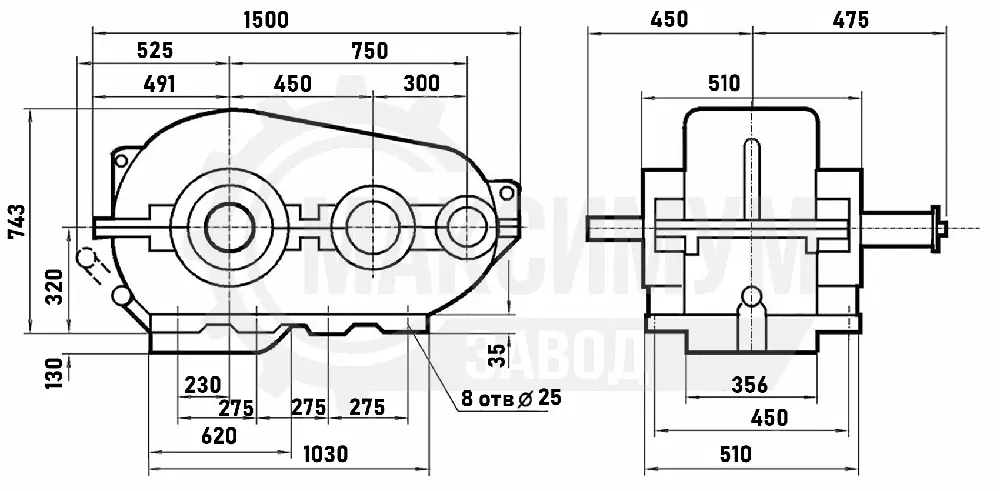

Габаритные и присоединительные размеры редуктора РК-450

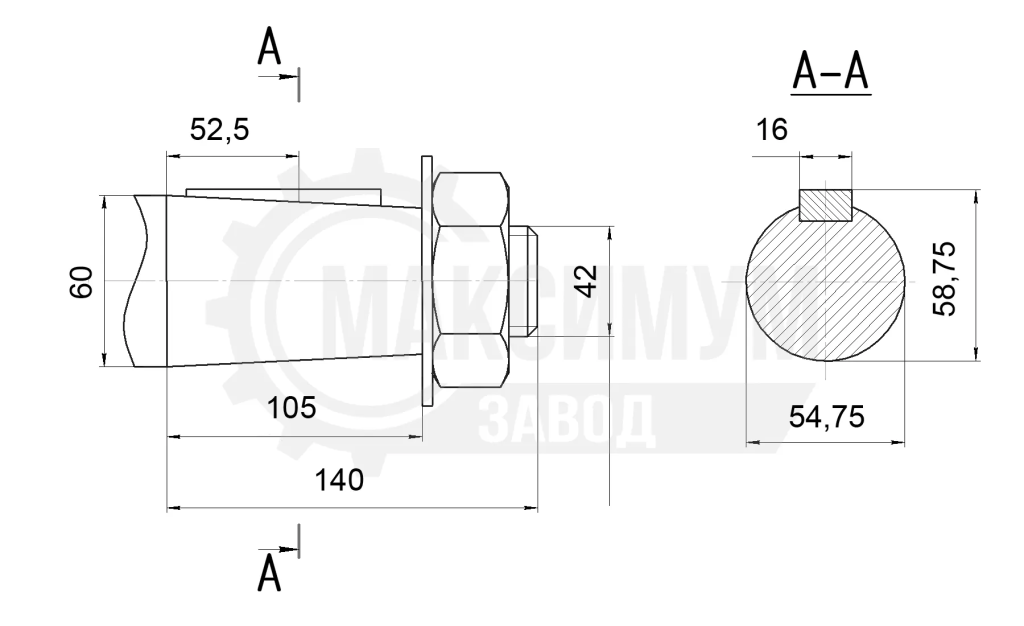

Размеры входного конического вала

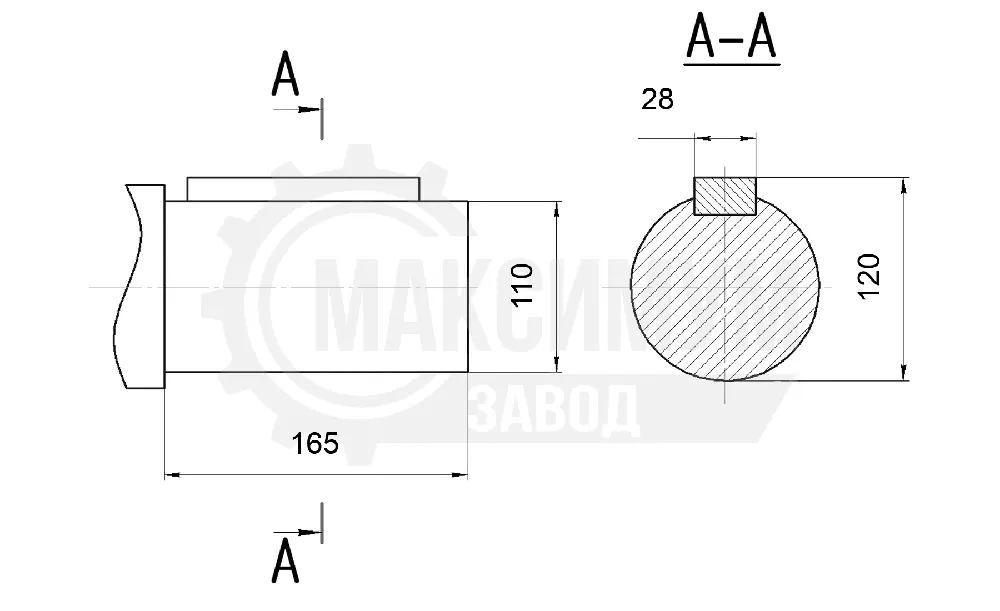

Размеры выходного цилиндрического вала
Преимущества редуктора РК-450
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок;
- Работа под нагрузкой: системы с повторно-кратковременным режимом.
Как заказать редуктор РК-450?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
