Редуктор двухступенчатый цилиндрический РЦД-250-10-11
55000 ₽
Номинальное передаточное отношение, i : 10
10
16
20
25
31,5
40
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РЦД-250 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, рольгангах, лебёдках и других среднемощных системах.
Редуктор РЦД-250 отличается высоким КПД (до 98%), компактностью и прочностью. Масса всего 87 кг делает его удобным для установки в механизмах средней мощности. Идеален для модернизации устаревшего оборудования и эксплуатации в режимах средних и тяжёлых нагрузок.
Характеристики
Масса, кг
—
87
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
900 (в режиме "средний", i=25, 1500 об/мин)
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический РЦД-250-10-11
55000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор РЦД-250?
РЦД-250 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения с электродвигателями средней мощности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 10 до 40;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: конвейеры, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 10,0 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
|---|---|---|---|---|---|---|---|---|
| Ном. крутящий момент на вых. валу, Н·м | РЦД-250 | |||||||
| Ном. крутящий момент на вых. валу, Т, Н*м |
Режим работы |
Средний (С), ПВ = 25% | 768 | 760 | 840 | 895 | 858 | 844 |
| Тяжелый (Т), ПВ = 40% | 568 | 540 | 592 | 645 | 600 | 653 | ||
| Непрерывный (Н), ПВ = 100% | 505 | 505 | 480 | 457 | 457 | 430 | ||
| Ном. частота вращ. входного вала, об/мин | 1500 | |||||||
| Макс. радиальная нагрузка на входной вал, Н | 1000 | |||||||
| Макс. радиальная нагрузка на выходной вал, Н | 6400 | |||||||
| Масса, кг | 87 | |||||||
| Объем масла, л | 2,3 | |||||||
| Частота вращ. вх. вала, об/мин | Режим работы | 10 | 16 | 20 | 25 | 31,5 | 40 | Pвх max, Н | Pвых max, Н |
|---|---|---|---|---|---|---|---|---|---|
| РЦД-250 | |||||||||
| 500 | средний | 989 | 989 | 940 | 895 | 895 | 844 | 2200 | 10000 |
| тяжелый | 469 | 715 | 792 | 893 | 794 | 844 | 1800 | 10000 | |
| весьма тяжелый | 604 | 605 | 666 | 764 | 676 | 765 | 1400 | 8000 | |
| непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
| 700 | средний | 933 | 926 | 940 | 895 | 895 | 844 | 2200 | 10000 |
| тяжелый | 660 | 655 | 717 | 1290 | 739 | 1292 | 1800 | 10000 | |
| весьма тяжелый | 568 | 550 | 604 | 662 | 623 | 665 | 1400 | 8000 | |
| непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
| 1000 | средний | 849 | 846 | 940 | 895 | 895 | 844 | 2200 | 10000 |
| тяжелый | 604 | 595 | 662 | 716 | 667 | 716 | 1800 | 10000 | |
| весьма тяжелый | 539 | 505 | 549 | 595 | 563 | 601 | 1400 | 8000 | |
| непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
| 1500 | средний | 768 | 760 | 841 | 895 | 858 | 844 | 2200 | 10000 |
| тяжелый | 568 | 540 | 592 | 645 | 602 | 653 | 1800 | 10000 | |
| весьма тяжелый | 505 | 505 | 534 | 556 | 503 | 544 | 1400 | 8000 | |
| непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
Примечание:
Редуктор РЦД-250 с вариантами сборки 16 и 26, с концом вала в виде части зубчатой муфты — не изготавливается.
Характеристики редуктора РЦД-250
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 250 мм;
- Передаточные отношения: от 10 до 40;
- Номинальный крутящий момент, Н·м: до 900 (в режиме "средний", i=25, 1500 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 87;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: РЦД–250–25–12–КЦ–У1
- РЦД — тип редуктора (цилиндрический, двухступенчатый);
- 250 — межосевое расстояние второй ступени, мм;
- 25 — передаточное число;
- 12 — вариант сборки;
- КЦ — исполнение с входным коническим и выходным цилиндрическим валом;
- У1 — климатическое исполнение для умеренного климата.

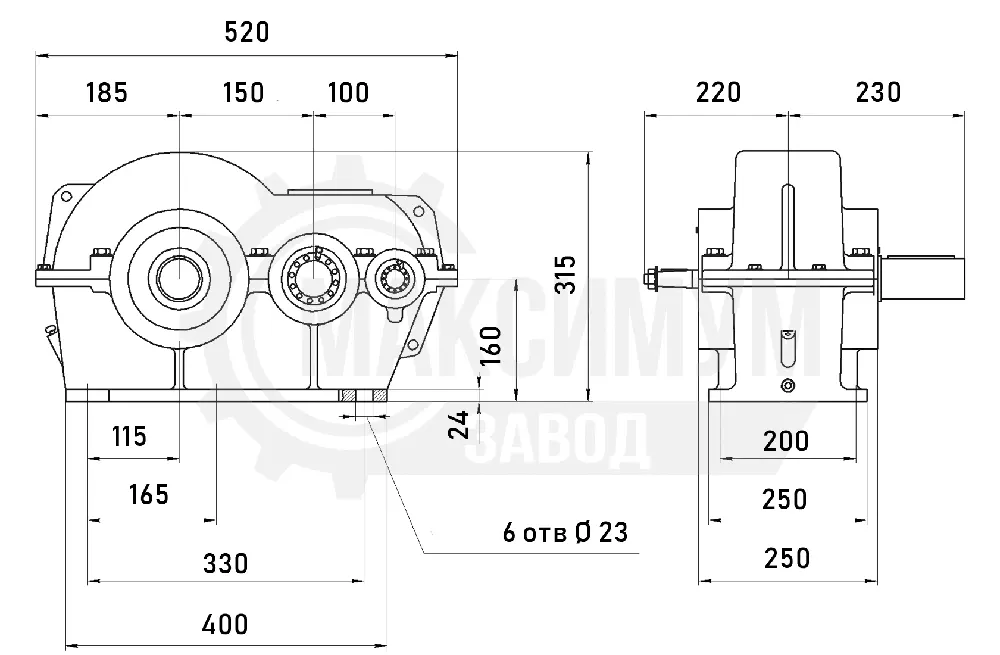

Габаритные и присоединительные размеры редуктора РЦД-250

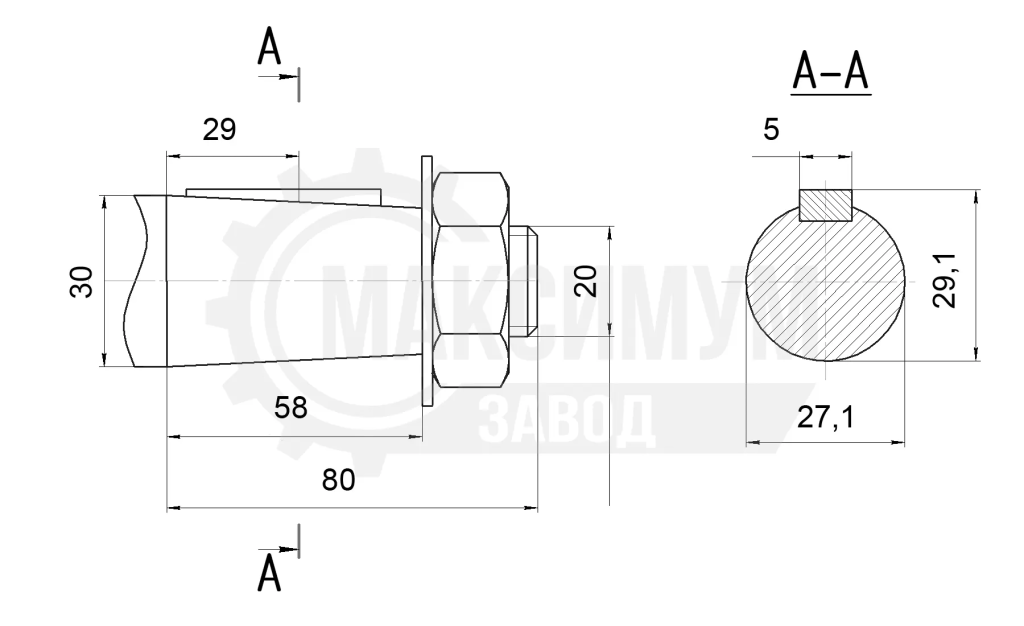

Размеры входного конического вала

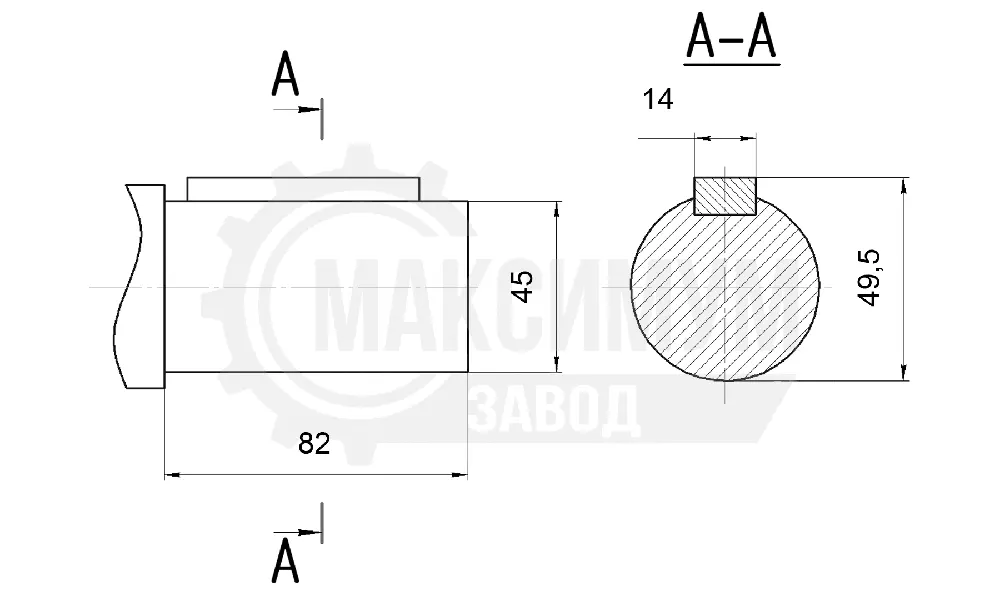

Размеры выходного цилиндрического вала
Преимущества редуктора РЦД-250
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: закалённые шестерни и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Рольганги: автоматические транспортёры;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор РЦД-250?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
87
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
900 (в режиме "средний", i=25, 1500 об/мин)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
250
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
