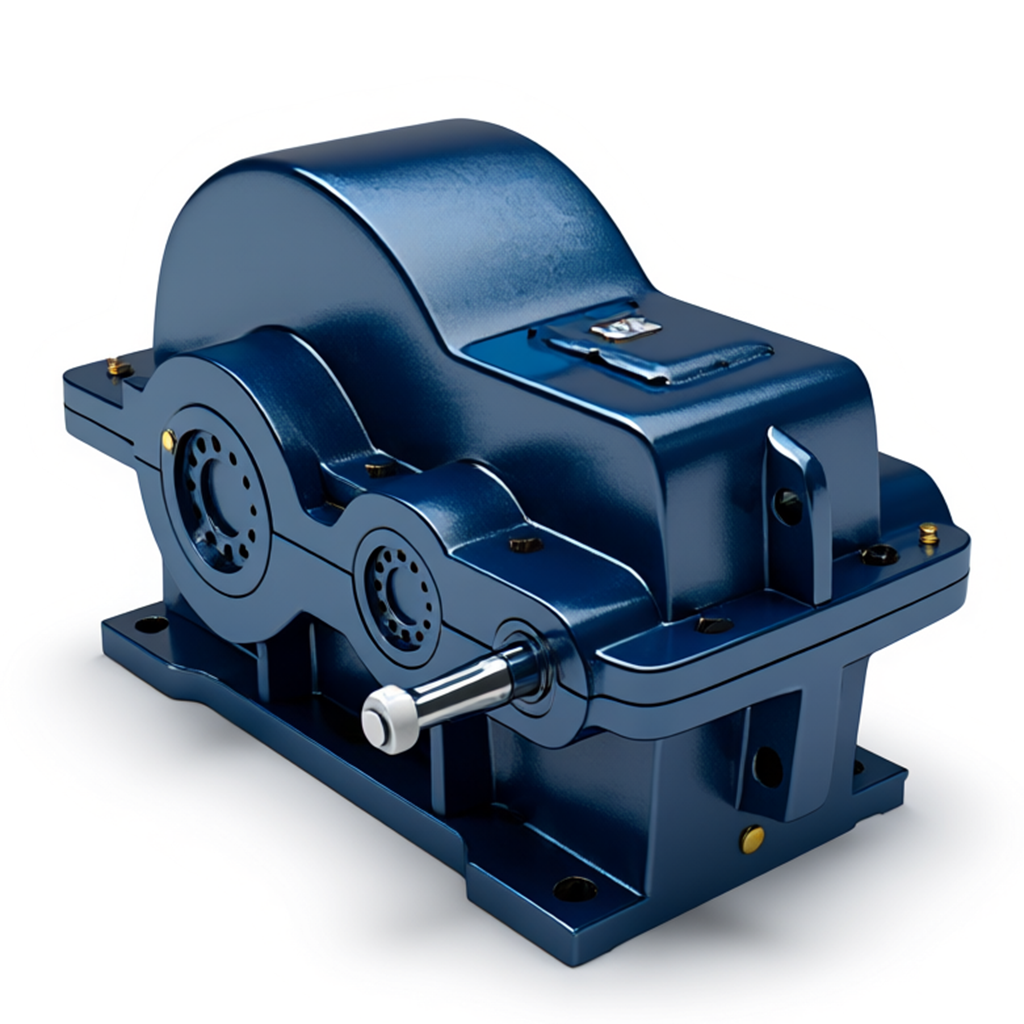

Редуктор двухступенчатый цилиндрический РЦД-400-10-11
120000 ₽
Номинальное передаточное отношение, i : 10
10
16
20
25
31,5
40
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии РЦД-400 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, рольгангах, лебёдках и других системах средней и повышенной мощности.
Редуктор РЦД-400 отличается высоким КПД (до 98%), прочной конструкцией и способностью выдерживать значительные нагрузки. Масса 287 кг делает его подходящим для установки в промышленных агрегатах. Идеален для эксплуатации в режимах средних, тяжёлых и непрерывных нагрузок, а также для модернизации устаревшего оборудования.
Характеристики
Масса, кг
—
287
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
3100 (в режиме "средний", i=40, 500–1500 об/мин)
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический РЦД-400-10-11
120000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор РЦД-400?
РЦД-400 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для работы с электродвигателями средней и высокой мощности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 10 до 40;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: конвейеры, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 10,0 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
|---|---|---|---|---|---|---|---|---|
| Ном. крутящий момент на вых. валу, Н·м | РЦД-400 | |||||||
| Ном. крутящий момент на вых. валу, Т, Н*м |
Режим работы |
Средний (С), ПВ = 25% | 2580 | 2550 | 2820 | 3050 | 2890 | 3100 |
| Тяжелый (Т), ПВ = 40% | 2300 | 2020 | 2160 | 2160 | 2020 | 2200 | ||
| Непрерывный (Н), ПВ = 100% | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | ||
| Ном. частота вращ. входного вала, об/мин | 1500 | |||||||
| Макс. радиальная нагрузка на входной вал, Н | 2000 | |||||||
| Макс. радиальная нагрузка на выходной вал, Н | 13800 | |||||||
| Масса, кг | 287 | |||||||
| Объем масла, л | 8,4 | |||||||
| Частота вращ. вх. вала, об/мин | Режим работы | 10 | 16 | 20 | 25 | 31,5 | 40 | Pвх max, Н | Pвых max, Н |
|---|---|---|---|---|---|---|---|---|---|
| РЦД-400 | |||||||||
| 500 | средний | 3450 | 4070 | 4020 | 4130 | 3950 | 3900 | 3800 | 23600 |
| тяжелый | 2450 | 2420 | 2660 | 3970 | 2660 | 3970 | 3600 | 23400 | |
| весьма тяжелый | 2300 | 2030 | 2250 | 2420 | 2260 | 2440 | 3600 | 18000 | |
| непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
| 700 | средний | 3150 | 3120 | 3410 | 3129 | 3760 | 3900 | 3800 | 23600 |
| тяжелый | 2300 | 2200 | 2400 | 2620 | 2490 | 2620 | 3600 | 23400 | |
| весьма тяжелый | 2300 | 2020 | 2160 | 2220 | 2090 | 2220 | 3600 | 18000 | |
| непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1900 | 2000 | 13800 | |
| 1000 | средний | 3950 | 3940 | 3170 | 3430 | 3150 | 3450 | 3800 | 23600 |
| тяжелый | 2300 | 2020 | 2230 | 2420 | 2250 | 2410 | 3600 | 23400 | |
| весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 2020 | 3600 | 18000 | |
| непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
| 1500 | средний | 2580 | 2550 | 3920 | 3050 | 3990 | 3100 | 3800 | 23600 |
| тяжелый | 2300 | 2020 | 2160 | 2160 | 2020 | 2200 | 3600 | 23400 | |
| весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 3600 | 18000 | |
| непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
Характеристики редуктора РЦД-400
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 400 мм;
- Передаточные отношения: от 10 до 40;
- Номинальный крутящий момент, Н·м: до 3100 (в режиме "средний", i=40, 500–1500 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 287;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: РЦД–400–25–12–КЦ–У1
- РЦД — тип редуктора (цилиндрический, двухступенчатый);
- 400 — межосевое расстояние второй ступени, мм;
- 25 — передаточное число;
- 12 — вариант сборки;
- КЦ — исполнение с входным коническим и выходным цилиндрическим валом;
- У1 — климатическое исполнение для умеренного климата.

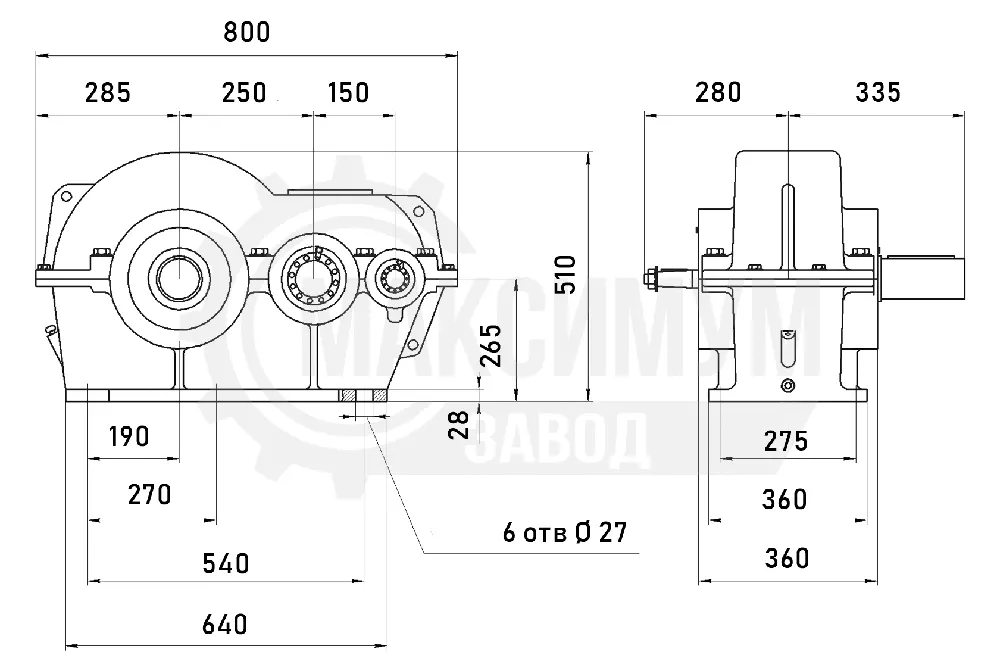

Габаритные и присоединительные размеры редуктора РЦД-400

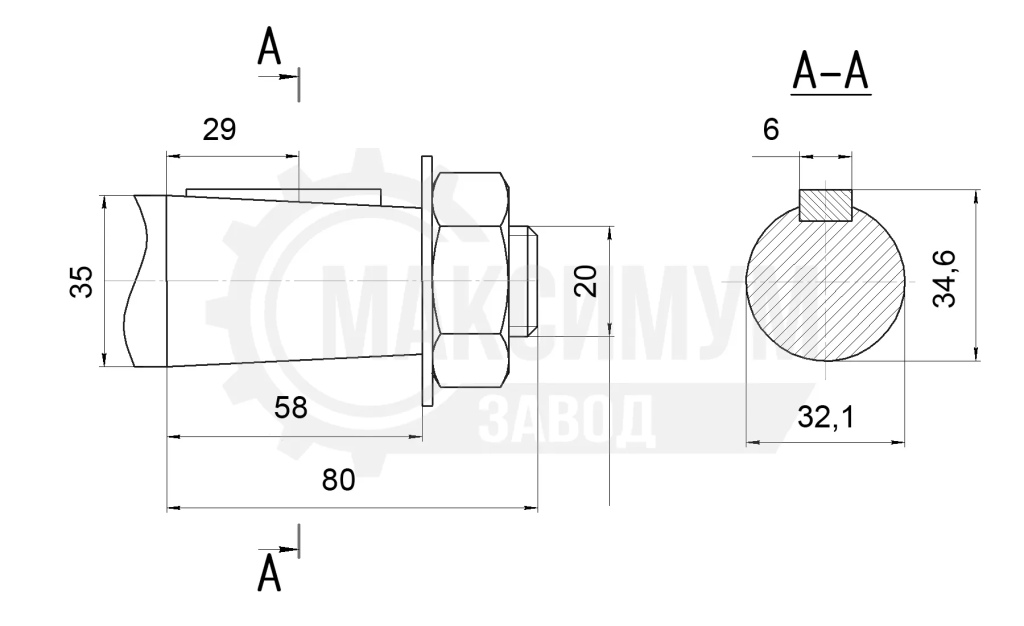

Размеры входного конического вала

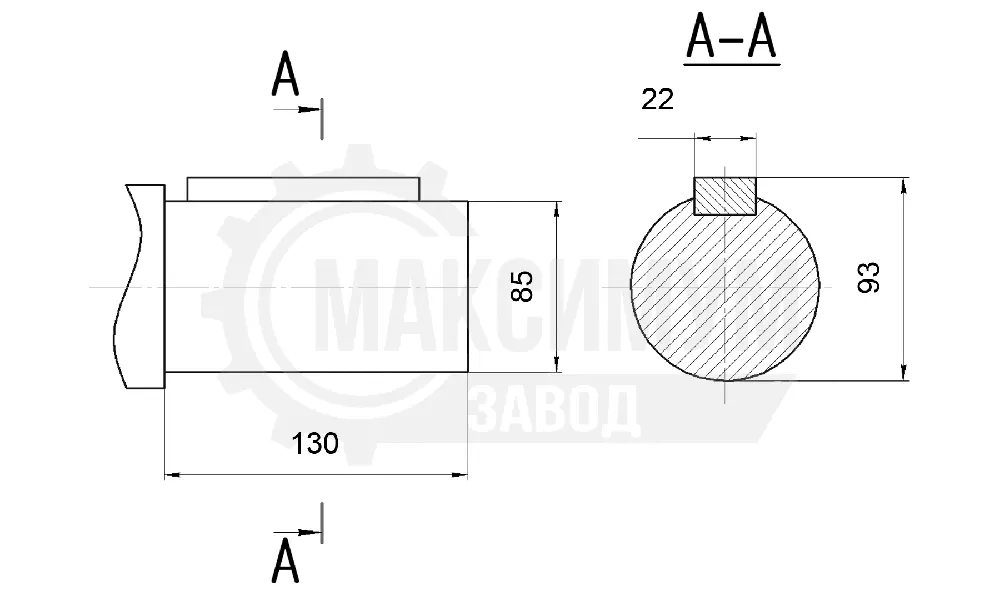

Размеры выходного цилиндрического вала
Преимущества редуктора РЦД-400
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: закалённые шестерни и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор РЦД-400?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
287
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
3100 (в режиме "средний", i=40, 500–1500 об/мин)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
400
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
