Редуктор двухступенчатый цилиндрический Ц2-750-8-11
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
50
Вариант сборки : 11
11
12
13
14
15
21
22
23
24
25
31
32
33
34
35
ТПК «Максимум» предлагает двухступенчатые цилиндрические горизонтальные редукторы серии Ц2-750 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других тяжелонагруженных системах.
Редуктор Ц2-750 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и шевронным зацеплением первой ступени. Масса 1650 кг (до 1810 кг с муфтой) обеспечивает исключительную устойчивость при работе под экстремальными нагрузками. Идеален для эксплуатации в условиях повторно-кратковременных режимов и совместим с советским оборудованием.
Характеристики
Масса, кг
—
1650
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 73 000 (при ПВ = 15%, i = 40–50)
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический Ц2-750-8-11
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор Ц2-750?
Ц2-750 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шевронное зацепление первой ступени;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент на тихоходном валу, Н·м | Непрерывный (ПВ=100%) | 24 300 | 24 300 | 22 500 | 22 500 | 22 500 | 22 500 | 22 500 | 20 600 | 20 600 |
| Легкий (ПВ=15%) | 58 000 | 58 000 | 58 000 | 58 000 | 58 000 | 67 000 | 67 000 | 73 000 | 73 000 | |
| Средний (ПВ=25%) | 43 000 | 43 000 | 43 000 | 43 000 | 43 000 | 47 500 | 47 500 | 53 000 | 53 000 | |
| Тяжелый (ПВ=40%) | 30 500 | 30 500 | 27 200 | 27 200 | 27 200 | 27 200 | 27 200 | 25 000 | 25 000 | |
| Ном. частота быстроходного вала, об/мин | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Макс. радиальная нагрузка, Н | На б.в. (ПВ=100%) | 6800 | 6100 | 5300 | 4600 | 4100 | 3700 | 3300 | 2800 | 2500 |
| На б.в. (ПВ=15%) | 10 600 | 9500 | 8500 | 7500 | 6700 | 6400 | 5700 | 5300 | 4700 | |
| На т.в. (ПВ=100%) | 38 900 | 38 900 | 37 500 | 37 500 | 37 500 | 37 500 | 37 500 | 35 800 | 35 800 | |
| На т.в. (ПВ=15%) | 60 200 | 60 200 | 60 200 | 60 200 | 60 200 | 64 700 | 64 700 | 67 500 | 67 500 | |
| Масса, кг | 1650 (1810 с тихоходным валом с зубчатой полумуфтой) | |||||||||
| Объем масла, л | 50 | |||||||||
Характеристики редуктора Ц2-750
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 750 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 73 000 (при ПВ = 15%, i = 40–50);
- Исполнение: горизонтальное;
- Масса, кг: 1650 (1810 с тихоходным валом с зубчатой полумуфтой);
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц2–750–10–33–У2
- Ц2 — тип редуктора (цилиндрический, двухступенчатый);
- 750 — межосевое расстояние второй ступени, мм;
- 10 — передаточное число;
- 33 — вариант сборки;
- У2 — климатическое исполнение для умеренного климата, категория размещения 2.

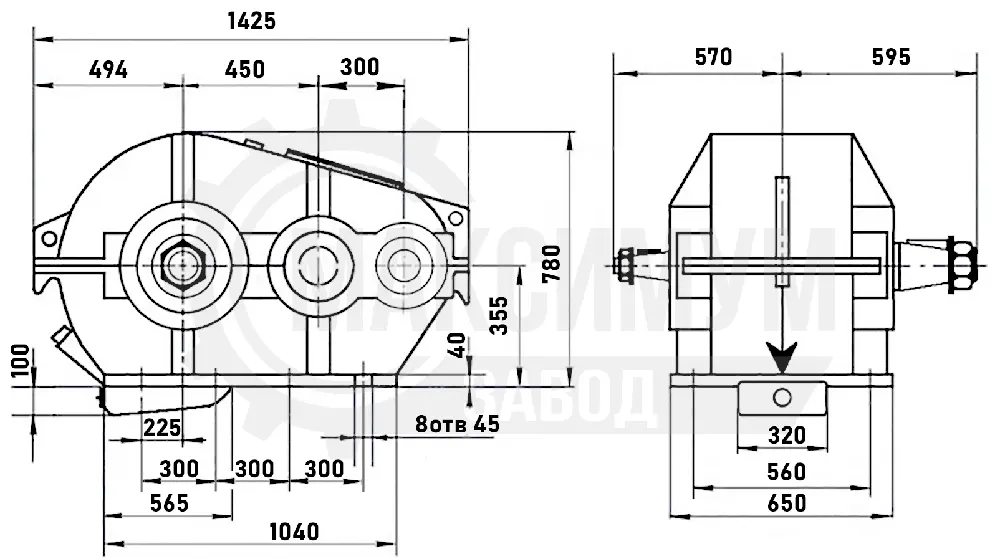

Габаритные и присоединительные размеры редуктора Ц2-750

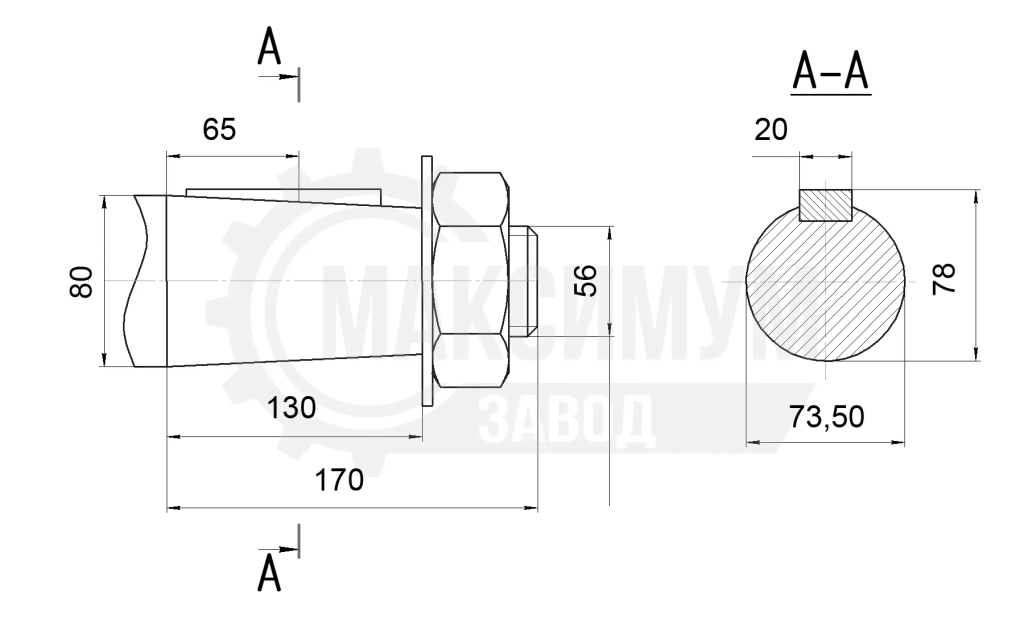

Размеры входного конического вала

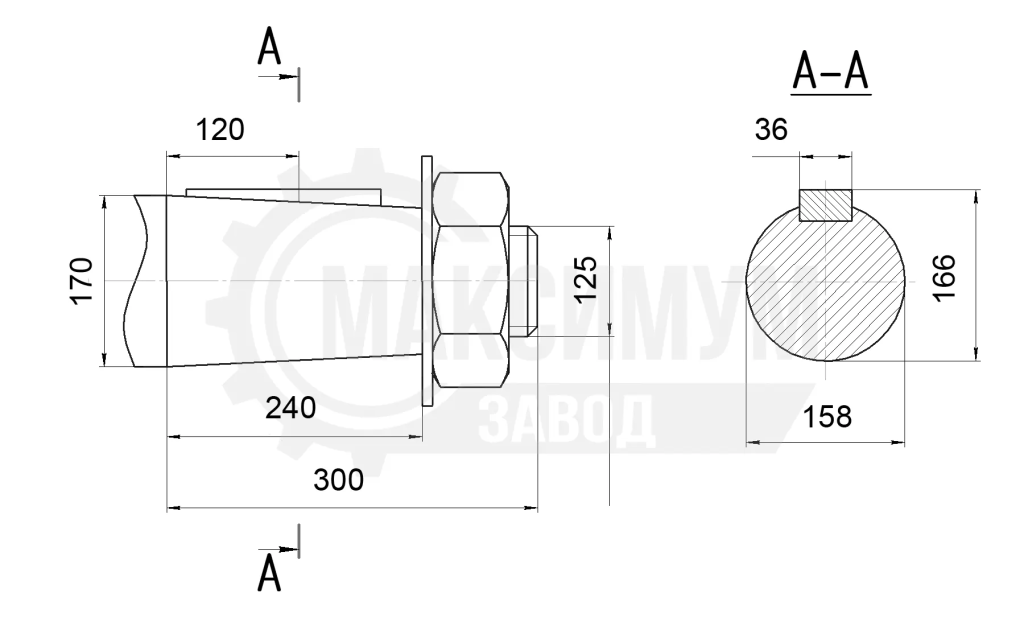

Размеры выходного конического вала

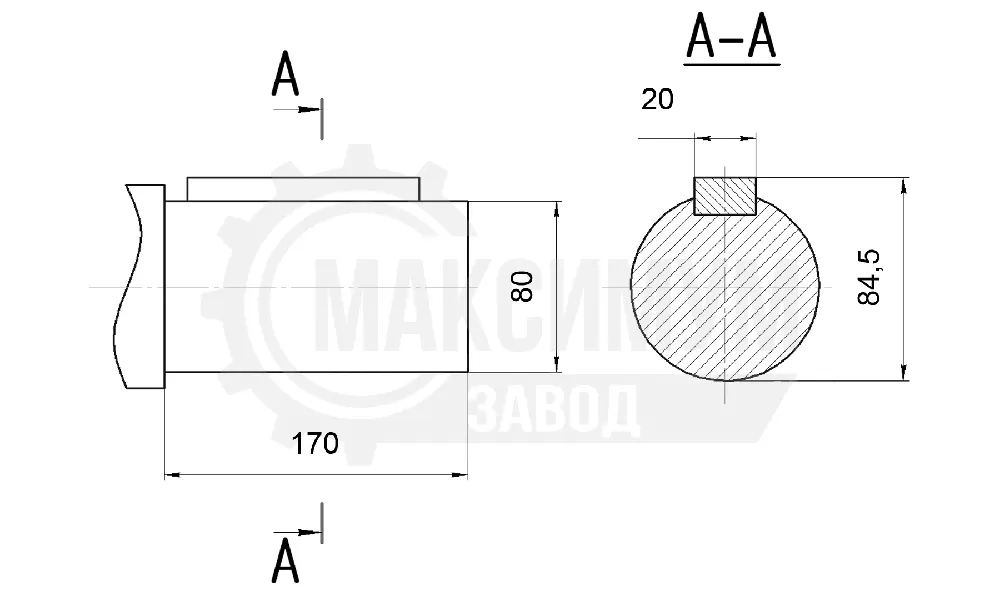

Размеры входного цилиндрического вала

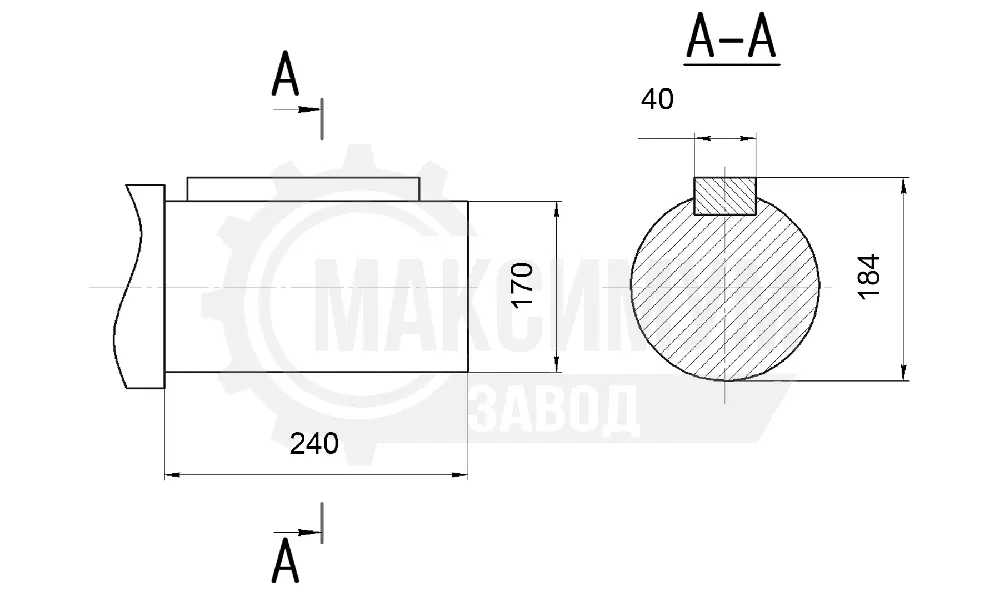

Размеры выходного цилиндрического вала
Преимущества редуктора Ц2-750
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор Ц2-750?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
1650
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 73 000 (при ПВ = 15%, i = 40–50)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
750
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
