Редуктор двухступенчатый цилиндрический Ц2-400(П)-8-11

Что такое редуктор Ц2-400(П)?

Ц2-400(П) — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых системах. Обеспечивает:

• Высокий КПД: до 98%, минимальные потери мощности;
• Передаточное число: от 8 до 50;
• Прочную конструкцию: литой чугунный корпус;
• Износостойкость: шевронное зацепление первой ступени;
• Применение: краны, рольганги, лебёдки;
• Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Примечание:

• Редуктор Ц2-400 схем сборки 31–35 и передаточным числом 50,0 — не изготавливается.
• Редуктор Ц2-400П схемы сборки 36 и передаточными числами 31,5, 40, 50 — не изготавливается.

Характеристики редуктора Ц2-400(П)

• Тип передачи: цилиндрическая;
• Количество ступеней: 2;
• Межосевое расстояние: 400 мм;
• Передаточные отношения: от 8 до 50;
• Номинальный крутящий момент, Н·м: до 16 000 (при ПВ = 15%, i = 40–50);
• Исполнение: горизонтальное;
• Масса, кг: 385;
• КПД: до 98%;
• Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
• Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример 1: Ц2–400–16–32–У2

• Ц2 — тип редуктора (цилиндрический, двухступенчатый);
• 400 — межосевое расстояние второй ступени, мм;
• 16 — передаточное число;
• 32 — вариант сборки;
• У2 — климатическое исполнение для умеренного климата, категория размещения 2.

Пример 2: Ц2–400П–12,5–16–У1

• Ц2 — тип редуктора (цилиндрический, двухступенчатый);
• 400 — межосевое расстояние второй ступени, мм;
• П — полый тихоходный вал;
• 12,5 — передаточное число;
• 16 — вариант сборки;
• У1 — климатическое исполнение для умеренного климата, категория размещения 1.

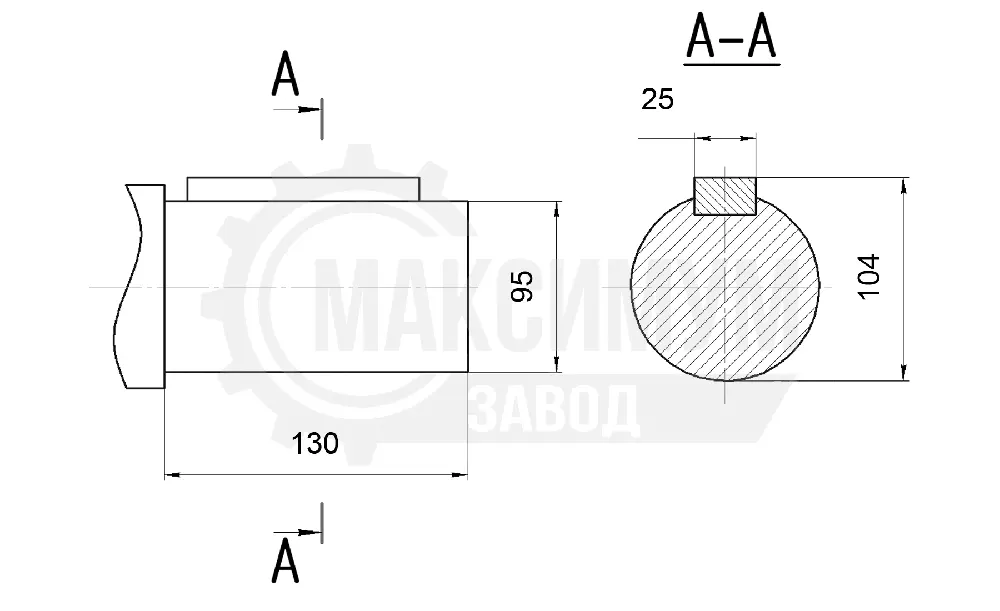

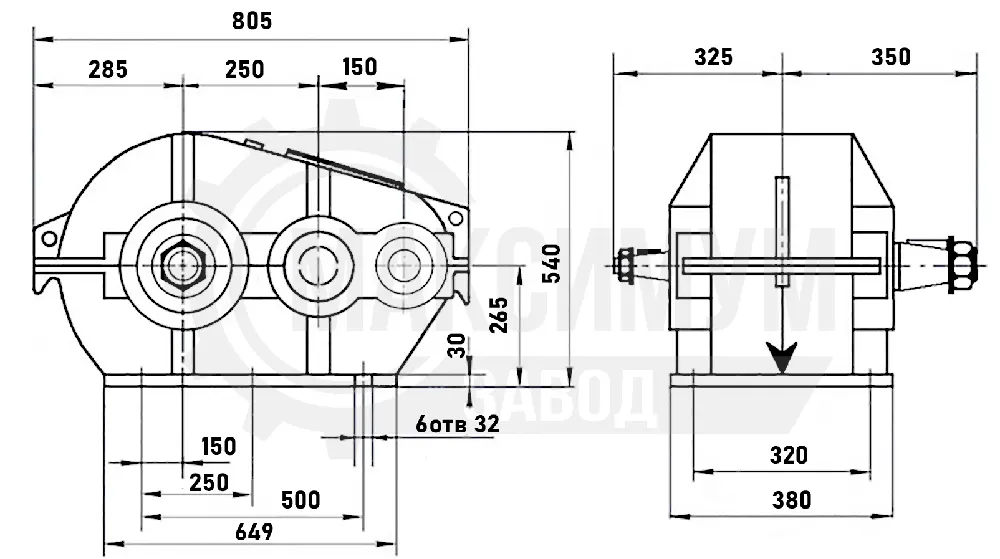

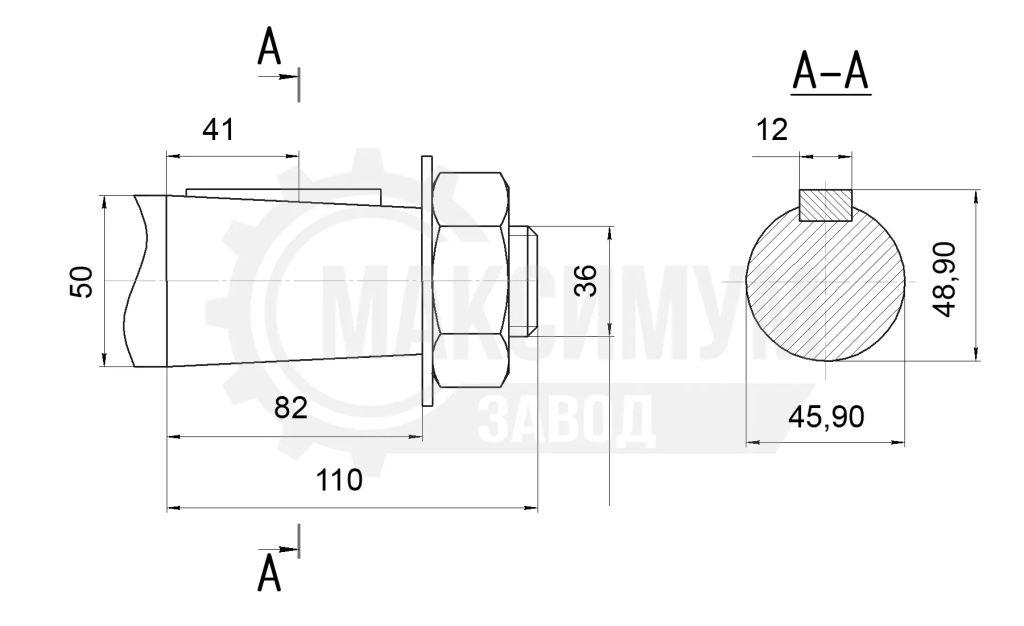

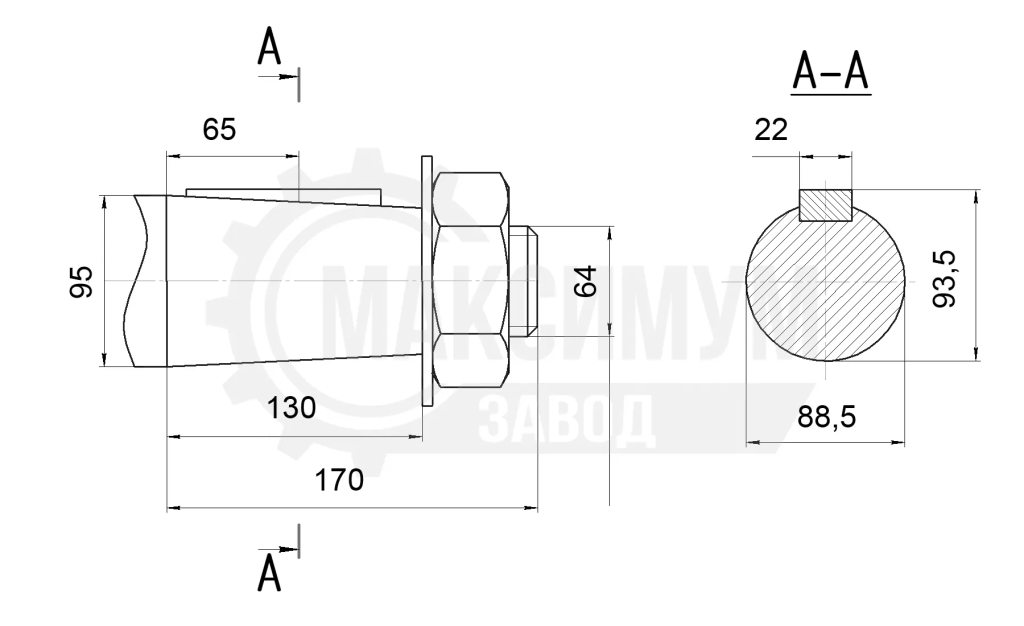

Габаритные и присоединительные размеры редуктора Ц2-400(П)

Преимущества редуктора Ц2-400(П)

• Высокая прочность: литой чугунный корпус;
• Долгий срок службы: усиленные подшипники и защита от коррозии;
• Высокий КПД: до 98%, экономия энергии;
• Соответствие ТУ: сертифицированное качество;
• Универсальное применение: подходит для кранов, рольгангов, лебёдок;
• Подходит для старого оборудования: совместим с советскими машинами;
• Полый вал: удобен для установки на ось колеса без дополнительных муфт.

Области применения

• Мостовые краны: опорные однобалочные;
• Рольганги: автоматические линии перемещения грузов;
• Лебёдки: тяговые и подъёмные механизмы;
• Неагрессивная среда: производственные помещения без ударных нагрузок.

Как заказать редуктор Ц2-400(П)?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
