Редуктор двухступенчатый цилиндрический Ц2-350-8-11
120000 ₽
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
50
Вариант сборки : 11
11
12
13
14
15
21
22
23
24
25
31
32
33
34
35
ТПК «Максимум» предлагает двухступенчатые цилиндрические горизонтальные редукторы серии Ц2-350 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других системах средней и повышенной мощности.
Редуктор Ц2-350 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и шевронным зацеплением первой ступени. Масса 275 кг делает его устойчивым при работе под значительными нагрузками. Идеален для эксплуатации в условиях повторно-кратковременных режимов и совместим с советским оборудованием.
Характеристики
Масса, кг
—
275
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 8250 (при ПВ = 15%, i = 25–50)
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический Ц2-350-8-11
120000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор Ц2-350?
Ц2-350 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шевронное зацепление первой ступени;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент на тихоходном валу, Н·м | Непрерывный (ПВ=100%) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 1900 | 1900 |
| Легкий (ПВ=15%) | 7000 | 7000 | 7000 | 7300 | 7300 | 8250 | 8250 | 8250 | 8250 | |
| Средний (ПВ=25%) | 5000 | 5000 | 5000 | 5300 | 5300 | 6000 | 6000 | 5800 | 5800 | |
| Тяжелый (ПВ=40%) | 3000 | 3000 | 3000 | 3000 | 3000 | 3250 | 3250 | 3000 | 3000 | |
| Ном. частота быстроходного вала, об/мин | 1500 | |||||||||
| Макс. радиальная нагрузка, Н | На б.в. (ПВ=100%) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 500 | 500 |
| На б.в. (ПВ=15%) | 2900 | 2900 | 2900 | 2300 | 2300 | 1000 | 1000 | 1000 | 1000 | |
| На т.в. (ПВ=100%) | 11 500 | 11 500 | 11 500 | 11 500 | 11 500 | 11 500 | 11 500 | 10 900 | 10 900 | |
| На т.в. (ПВ=15%) | 20 000 | 20 000 | 20 000 | 21 000 | 21 000 | 22 000 | 22 000 | 22 000 | 22 000 | |
| Масса, кг | 275 | |||||||||
| Объем масла, л | 9 | |||||||||
Примечание:
- Редуктор Ц2-350 схем сборки 31–35 и передаточным числом 50,0 — не изготавливается.
Характеристики редуктора Ц2-350
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 350 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 8250 (при ПВ = 15%, i = 25–50);
- Исполнение: горизонтальное;
- Масса, кг: 275;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц2–350–12.5–22–У2
- Ц2 — тип редуктора (цилиндрический, двухступенчатый);
- 350 — межосевое расстояние второй ступени, мм;
- 12.5 — передаточное число;
- 22 — вариант сборки;
- У2 — климатическое исполнение для умеренного климата, категория размещения 2.

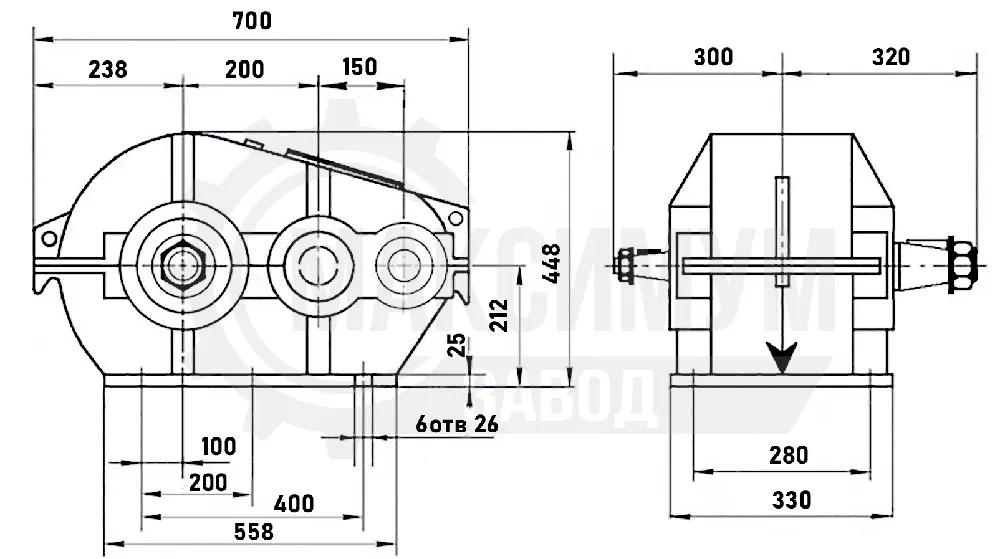

Габаритные и присоединительные размеры редуктора Ц2-350

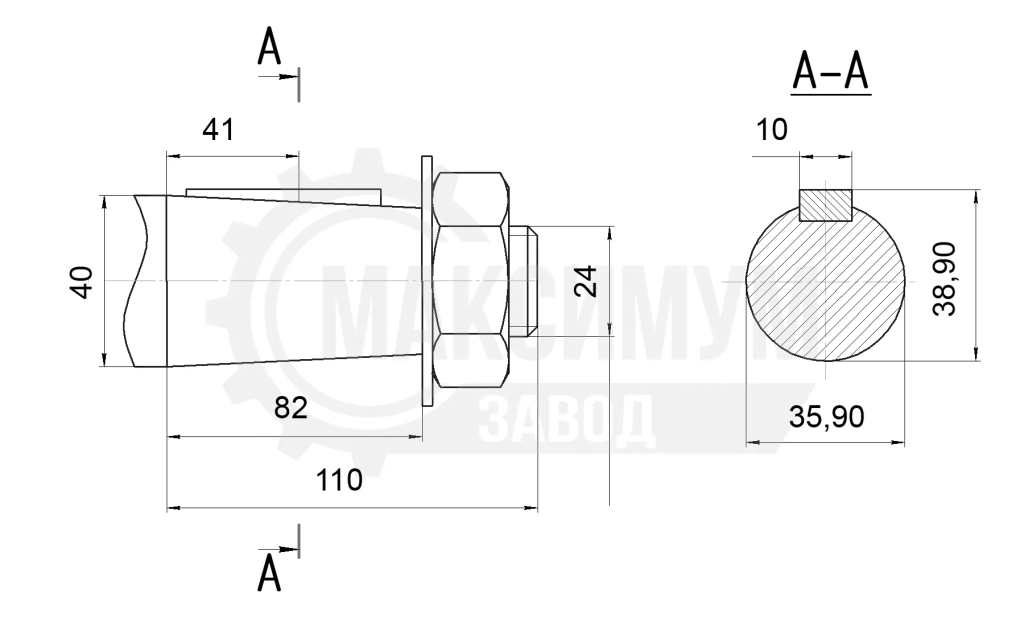

Размеры входного конического вала

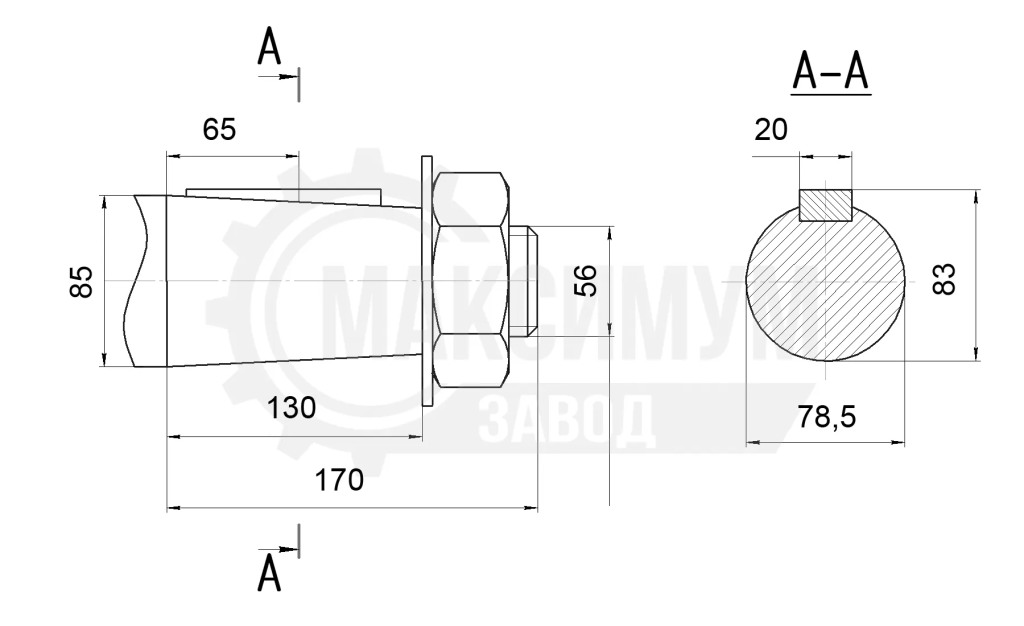

Размеры выходного конического вала

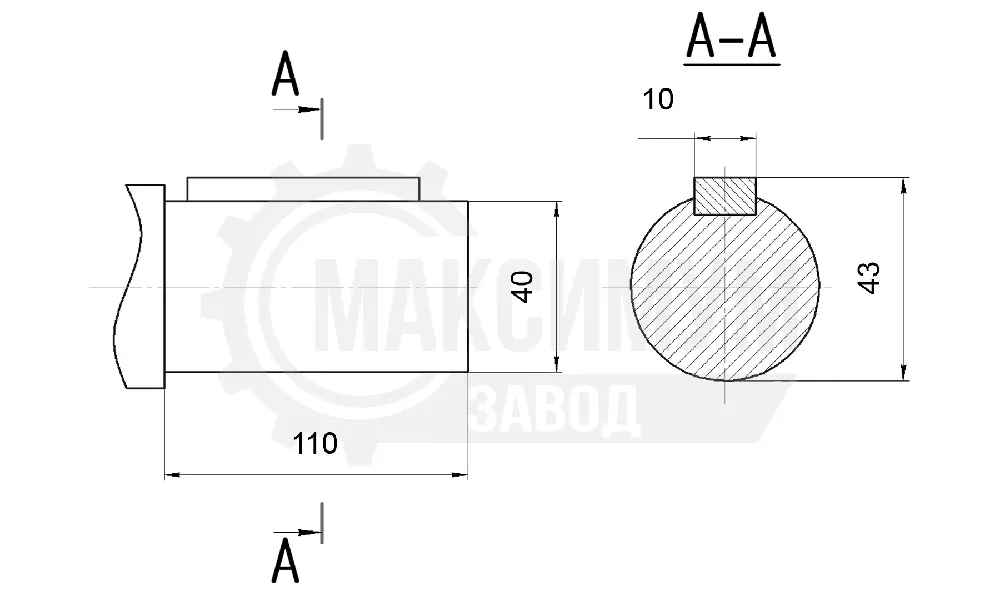

Размеры входного цилиндрического вала

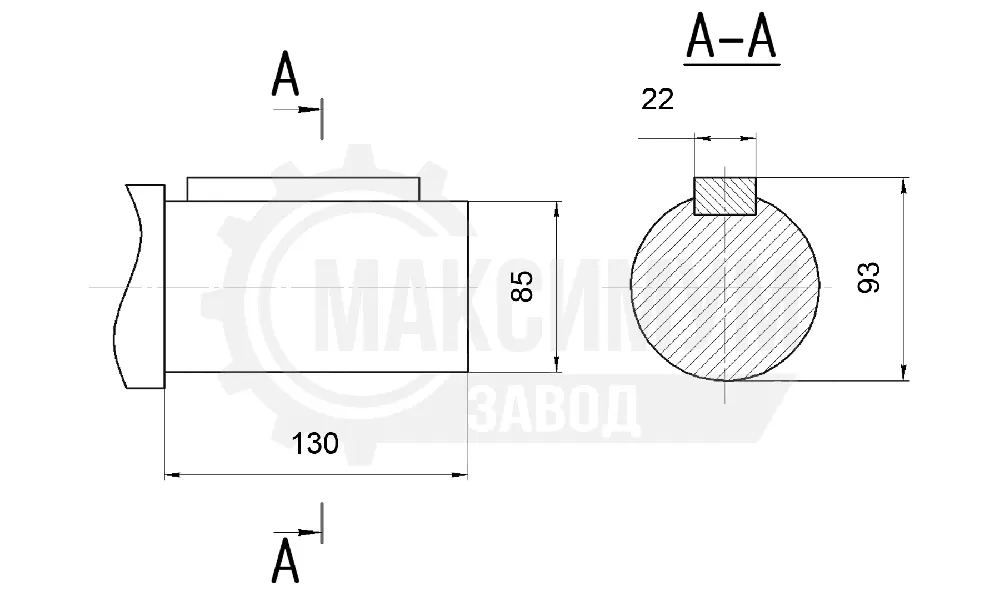

Размеры выходного цилиндрического вала
Преимущества редуктора Ц2-350
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор Ц2-350?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
275
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 8250 (при ПВ = 15%, i = 25–50)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
350
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
