Редуктор двухступенчатый цилиндрический Ц2-1000-8-11
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
50
Вариант сборки : 11
11
12
13
14
15
21
22
23
24
25
31
32
33
34
35
ТПК «Максимум» предлагает двухступенчатые цилиндрические горизонтальные редукторы серии Ц2-1000 — мощные и надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в тяжелонагруженных системах: мостовых кранах, рольгангах, лебёдках и других промышленных механизмах.
Редуктор Ц2-1000 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и шевронным зацеплением первой ступени. Масса 3700 кг обеспечивает исключительную устойчивость при работе под экстремальными нагрузками. Поддерживает передаточные числа от 8 до 50 и работает с электродвигателями большой мощности.
Характеристики
Масса, кг
—
3700
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
до 200 000 (при ПВ = 15%, i = 25–50)
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический Ц2-1000-8-11
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор Ц2-1000?
Ц2-1000 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в тяжелонагруженных промышленных механизмах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шевронное зацепление первой ступени;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ), ГОСТ Р ИСО 9001-2015.
Основные технические характеристики
| Параметр | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Ном. момент на тихоходном валу, Н·м (n₁ = 600 об/мин) |
Непрерывный (ПВ=100%) | 58 000 | 58 000 | 58 000 | 56 000 | 56 000 | 58 000 | 58 000 | 51 500 | 51 500 |
| Легкий (ПВ=15%) | 155 000 | 155 000 | 155 000 | 190 000 | 190 000 | 200 000 | 200 000 | 200 000 | 200 000 | |
| Средний (ПВ=25%) | 109 000 | 109 000 | 109 000 | 136 000 | 136 000 | 140 000 | 140 000 | 150 000 | 150 000 | |
| Тяжелый (ПВ=40%) | 82 500 | 82 500 | 82 500 | 97 500 | 97 500 | 109 000 | 109 000 | 122 000 | 122 000 | |
| Макс. радиальная нагрузка, Н | На б.в. (ПВ=100%) | 80 000 | ||||||||
| На б.в. (ПВ=15%) | 200 000 | |||||||||
| На б.в. (ПВ=25%) | 200 000 | |||||||||
| На б.в. (ПВ=40%) | 160 000 | |||||||||
| Масса, кг | 3700 | |||||||||
| Объем масла, л | 120–130 | |||||||||
Примечание: крутящий момент зависит от частоты быстроходного вала (600, 750, 1000, 1500 об/мин). Приведены данные для режимов ПВ и n₁ = 600 об/мин.
Характеристики редуктора Ц2-1000
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 1000 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 200 000 (при ПВ = 15%, i = 25–50);
- Исполнение: горизонтальное;
- Масса, кг: 3700;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц2–1000–31.5–16–У2
- Ц2 — тип редуктора (цилиндрический, двухступенчатый);
- 1000 — межосевое расстояние второй ступени, мм;
- 31.5 — передаточное число;
- 16 — вариант сборки;
- У2 — климатическое исполнение для умеренного климата, категория размещения 2.

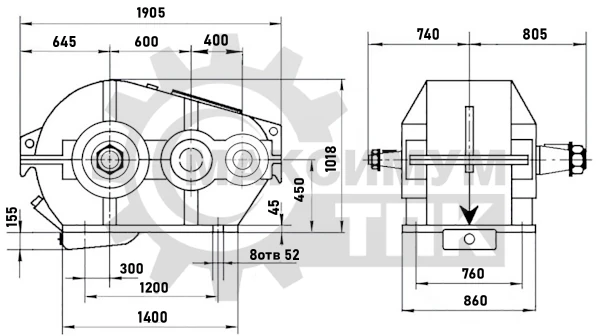

Габаритные и присоединительные размеры редуктора Ц2-1000

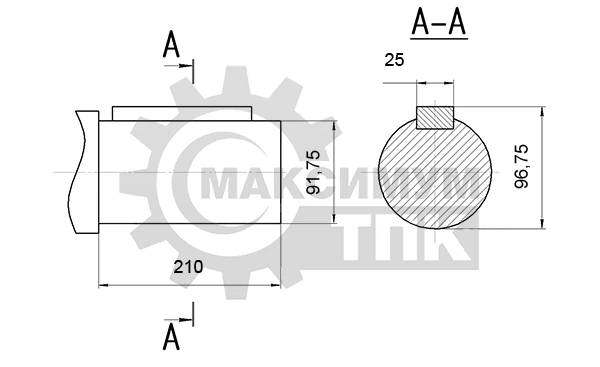

Размеры входного цилиндрического вала

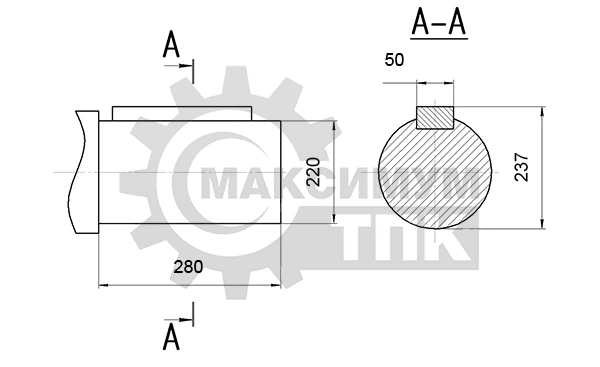

Размеры выходного цилиндрического вала

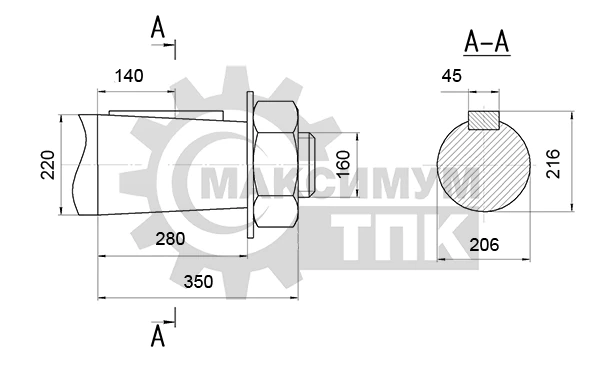

Размеры выходного конического вала
Особенности конструкции
- Шевронное зацепление: первая ступень — плавность хода, низкий уровень шума;
- Цилиндрическая передача: вторая ступень — высокая нагрузочная способность;
- Корпус: литой чугунный — повышенная жесткость и долговечность;
- Подшипники: роликовые радиально-упорные — выдерживают большие радиальные и осевые нагрузки;
- Смазка: картерная или принудительная — в зависимости от условий эксплуатации;
- Режим работы: длительный или повторно-кратковременный (ПВ до 15%);
- Исполнение: горизонтальное;
- Сертификаты: соответствует ТУ и ГОСТ Р ИСО 9001-2015.
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: помещения без химически активной среды;
- Работа под нагрузкой: системы с переменными и ударными нагрузками.
Как заказать редуктор Ц2-1000?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
3700
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
до 200 000 (при ПВ = 15%, i = 25–50)
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
1000
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
