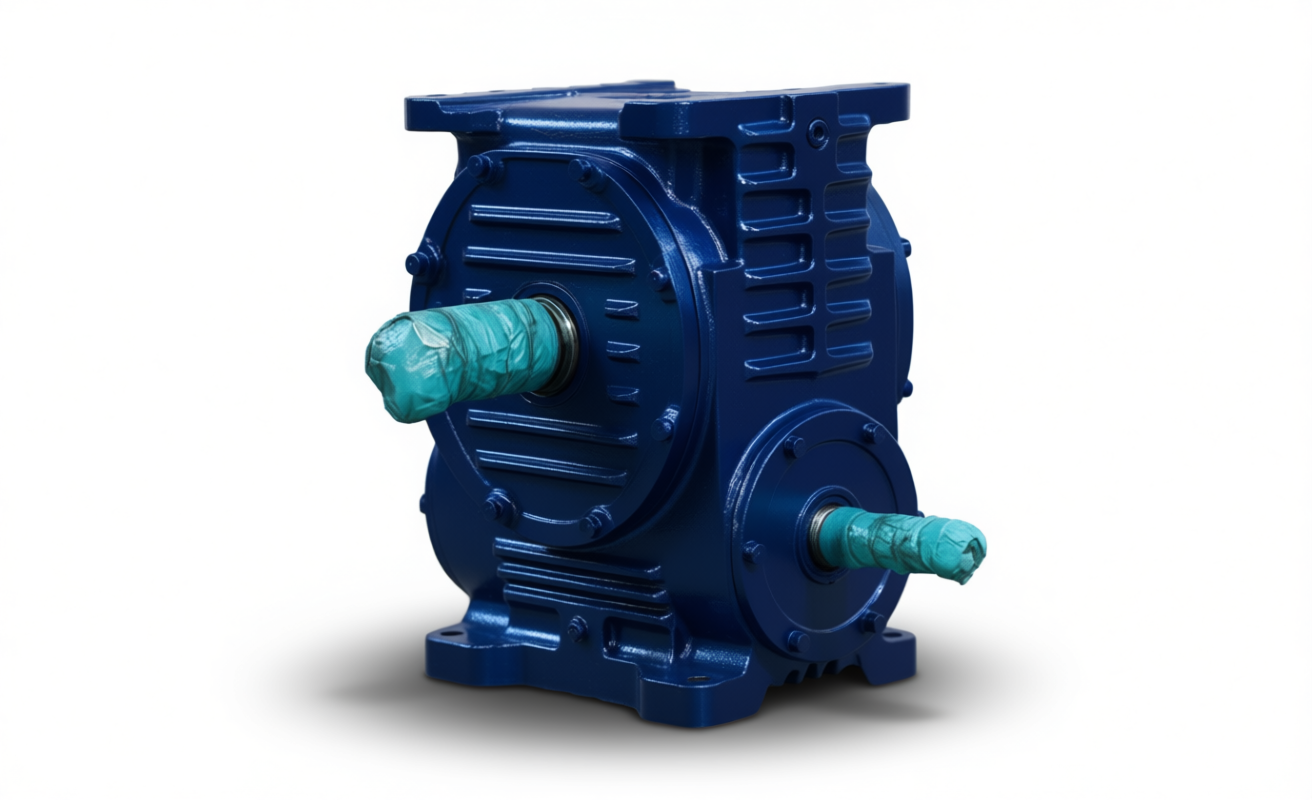

Червячный одноступенчатый редуктор Ч-125 (1Ч-125)

Редуктор серии Ч-125 (1Ч-125) — мощный и надежный червячный одноступенчатый редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента в различных механизмах. Обеспечивает плавное снижение частоты вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.

Подробности

Характеристики

Масса, кг

—

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Тип передачи

—

червячная

Исполнение редуктора

—

горизонтальное

Межосевое расстояние, мм

—

125

Все характеристики

Что такое редуктор Ч-125 (1Ч-125)?

1Ч-125 — это червячный одноступенчатый редуктор с межосевым расстоянием 125 мм, разработанный для использования в приводах средней и высокой мощности. Отличается высокой прочностью, устойчивостью к перегрузкам и длительным сроком службы. Идеально подходит для применения в лебедках, талях, конвейерах, дробилках, компрессорах и других механизмах с переменной или реверсивной нагрузкой.

Высокая надежность: чугунный корпус, термообработанные детали;
Передаточные числа: от 8 до 80;
Компактность: малые габариты и небольшой вес — 88 кг;
Универсальное применение: лебедки, тали, конвейеры, дробилки;
Режим работы: повторно-кратковременный или длительный;
Производство: Россия;
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69.

Примечание: редуктор допускает кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·10⁶ в течение всего срока службы редуктора.

Как расшифровывается модель?

Пример: 1Ч-125-25-66-4-У2

1Ч — тип редуктора (червячный одноступенчатый);
125 — межосевое расстояние, мм;
25 — номинальное передаточное число;
66 — вариант сборки;
4 — расположение червячной пары;
У2 — климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры

Редуктор Ч-125 (1Ч-125) имеет стандартные присоединительные размеры, что позволяет легко интегрировать его в различные приводные системы. Все размеры соответствуют техническим условиям и обеспечивают совместимость с электродвигателями и муфтами.

Основные технические характеристики

Передаточное число, i	Фактическое передаточное число	Допустимый крутящий момент на выходном валу, Н·м			КПД, %
Передаточное число, i	Фактическое передаточное число	700 об/мин	1000 об/мин	1500 об/мин	700 об/мин	1000 об/мин	1500 об/мин
8	8	826	738	659	91	92	93
10	10	800	712	636	91	92	93
12,5	13	785	700	626	89	91	92
16	16	850	757	676	85	87	89
20	20	820	730	653	84	86	86
25	26	772	690	616	82	84	87
31,5	32	1000	890	800	75	78	81
40	40	870	775	692	73	78	79
50	52	803	717	640	70	73	77
63	60	765	683	610	68	71	76
80	84	660	590	525	60	63	69

Параметр	Значение
Межосевое расстояние, мм	125
Частота вращения входного вала, об/мин	700, 1000, 1500
Допустимая радиальная нагрузка на входном валу, Н	1200
Допустимая радиальная нагрузка на выходном валу, Н	8000
Номинальный крутящий момент, Н·м	1000
Масса, кг	88 (чугун)
Степень защиты	IP54 (стандарт), IP65, IP66 — по запросу

Характеристики редуктора Ч-125 (1Ч-125)

Тип передачи: червячная;
Количество ступеней: 1;
Межосевое расстояние: 125 мм;
Передаточные числа: 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80;
Номинальный крутящий момент, Н·м: до 1000;
Масса, кг: 88 (чугун);
КПД: от 60% до 93% (в зависимости от передаточного числа и частоты вращения);
Частота вращения входного вала, об/мин: 700, 1000, 1500;
Режим работы: ПВ ≤ 100%;
Направление вращения: однонаправленное или реверсивное;
Стандартная степень защиты: IP54;
Тип смазки: трансмиссионное масло ИГП-32 или Цилиндровое;
Периодичность замены масла: первая замена — через 500 часов, далее — каждые 3000 часов или раз в год;
Корпус: чугунный (высокая прочность);
Исполнение: горизонтальное, универсальное.

Варианты исполнения редуктора Ч-125 (1Ч-125)

Варианты сборки: 61, 62, 63, 66 — определяют положение валов и направление вращения;
Климатическое исполнение: У, УХЛ, О, Т;
Категории размещения: 1, 2, 3, 4;
Концы валов: по индивидуальному заказу;
Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 — по запросу.

Климатические исполнения и категории размещения по ГОСТ 15150-69

Обозначение	Климатическое исполнение	Категория размещения	Условия эксплуатации
У	Умеренный	1	На открытом воздухе
У	Умеренный	2	В закрытых помещениях без обогрева
У	Умеренный	3	В помещениях с естественной вентиляцией
У	Умеренный	4	В отапливаемых помещениях
УХЛ	Умеренно-холодный	1	На открытом воздухе
УХЛ	Умеренно-холодный	2	В закрытых помещениях без обогрева
УХЛ	Умеренно-холодный	3	В помещениях с естественной вентиляцией
УХЛ	Умеренно-холодный	4	В отапливаемых помещениях
О	Все виды климата	1	На открытом воздухе
О	Все виды климата	2	В закрытых помещениях
О	Все виды климата	3	В помещениях с естественной вентиляцией
О	Все виды климата	4	В отапливаемых помещениях
Т	Тропический	1	На открытом воздухе
Т	Тропический	2	В закрытых помещениях
Т	Тропический	3	В помещениях с естественной вентиляцией
Т	Тропический	4	В отапливаемых помещениях

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Редуктор Ч-125 (1Ч-125) по умолчанию изготавливается со степенью защиты IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Степень защиты	Защита от твёрдых тел	Защита от воды	Область применения
IP43	Защита от частиц >1 мм	Защита от косого дождя	Помещения с низкой запылённостью
IP54	Частичная защита от пыли	Защита от брызг с любого направления	Улица, цеха, склады — стандартное исполнение
IP55	Частичная защита от пыли	Защита от струй воды	Мойка, влажные цеха
IP65	Полная защита от пыли	Защита от водяных струй	Пищевое производство, химия
IP66	Полная защита от пыли	Защита от сильных водяных струй	Мойка под давлением
IP67	Полная защита от пыли	Временное погружение до 1 м	Специальные условия
IP68	Полная защита от пыли	Длительное погружение (по заказу)	Подводное оборудование

Области применения

Редуктор Ч-125 (1Ч-125) широко используется в различных отраслях промышленности:

Подъемно-транспортное оборудование: лебедки, тали, конвейеры;
Дробильное и измельчительное оборудование: дробилки, мельницы;
Пищевое и упаковочное оборудование: дозаторы, смесители;
Сельхозтехника: приводы навесного оборудования;
Компрессоры и насосы: приводы средней и высокой мощности;
Специальные машины: рамоподъемные, маневровые, папилотажные лебедки.

Преимущества редуктора Ч-125 (1Ч-125)

Российское производство: контроль качества на всех этапах;
Надежность: прочный чугунный корпус и износостойкие детали;
Гибкость подбора: множество вариантов сборки и исполнения;
Долговечность: регулярная замена масла обеспечивает долгую работу;
Соответствие ГОСТ: сертифицированное качество;
Поддержка и сервис: техническая консультация, гарантия, запчасти.

Как заказать редуктор Ч-125 (1Ч-125)?

Если вам нужен червячный одноступенчатый редуктор Ч-125 (1Ч-125) — свяжитесь с нашими специалистами. Мы поможем подобрать модель с нужным передаточным числом, вариантом сборки, климатическим исполнением и любой степенью защиты.
