Червячный редуктор: устройство, принцип работы и особенности применения
Червячный редуктор — один из самых компактных и универсальных типов передач, широко применяемый в промышленности, подъёмных механизмах, конвейерах и автоматизированных системах. Его ключевые преимущества — высокое передаточное число, плавность хода и самоторможение. Однако у него есть и ограничения: низкий КПД, повышенный нагрев и чувствительность к ударным нагрузкам.
В этой статье — подробный разбор устройства, принципа работы, достоинств и недостатков червячной передачи, а также практические рекомендации по выбору, монтажу и эксплуатации.
Узнайте, где червячный редуктор — лучшее решение, а где лучше выбрать альтернативу.

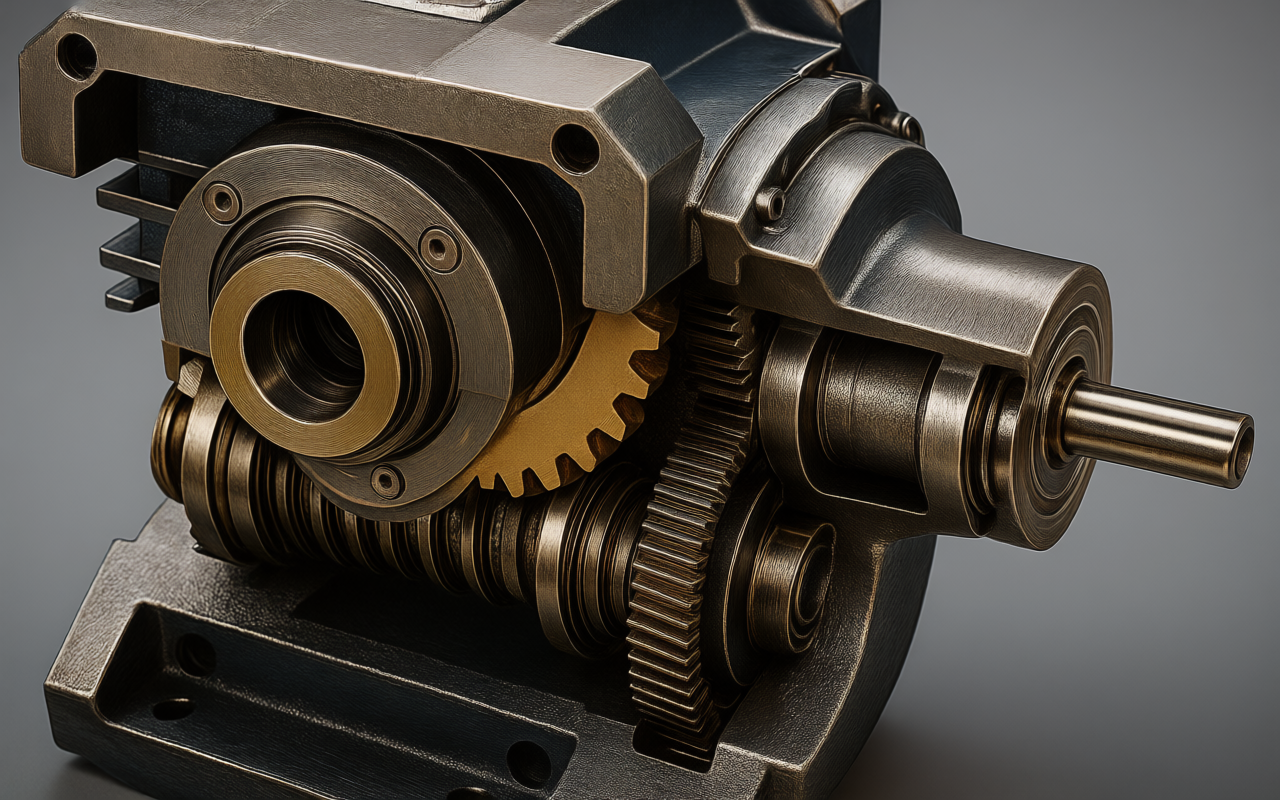

Червячная передача представляет собой механическое зацепление между червяком — винтом с трапецеидальной или близкой к ней резьбой — и червячным колесом — специальным косозубым зубчатым колесом с вогнутым профилем. При вращении червяка его витки взаимодействуют с зубьями колеса, передавая вращательное движение под прямым углом.

Оси червяка и колеса скрещиваются, обычно под углом 90°. Расстояние между ними — межосевое расстояние — является ключевым габаритным размером и входит в маркировку редуктора. Например, в обозначении Ч-80 цифра 80 означает межосевое расстояние 80 мм.

Преимущества червячных редукторов

Компактная компоновка. Благодаря скрещивающимся осям входного и выходного валов, червячный редуктор занимает меньше места по сравнению с цилиндрическим при аналогичных передаточном числе и мощности.
Высокое передаточное число в одной ступени. Достигает 1:110 (в отдельных случаях — до 1:1000). Это позволяет обойтись одной ступенью вместо двух- или трёхступенчатого цилиндрического редуктора, что упрощает конструкцию и снижает стоимость.
Низкий уровень шума и вибраций. За счёт плавного зацепления червяка и колеса передача работает тише, чем зубчатые аналоги — идеально для оборудования с высокими требованиями к акустике.
Плавность хода. Отсутствие ударных нагрузок в зацеплении обеспечивает мягкую передачу момента, что положительно сказывается на долговечности всего привода.
Самоторможение (необратимость). При передаточных числах от 35 и выше (или при угле подъёма червяка ≤ 3,5°) ведомый вал невозможно провернуть вручную. Это свойство позволяет обойтись без дополнительного тормоза в подъёмниках, лифтах и других механизмах, где важно фиксировать положение.
Возможность полого выходного вала. Насадные («полые») редукторы устанавливаются непосредственно на вал механизма, исключая муфты и упрощая конструкцию. Особенно востребованы в конвейерах и транспортёрах.

Недостатки червячных редукторов

Низкий КПД. Обусловлен высоким трением скольжения между витками червяка и зубьями колеса. При передаточном числе 1:80 КПД может составлять всего 58%. Остальные 42% энергии рассеиваются в виде тепла.
Сильный нагрев. Потери энергии превращаются в тепло. Крупные редукторы оснащаются рёбрами охлаждения, вентиляторами или системами принудительной смазки. При мощности свыше 5 кВт требуется дополнительный отвод тепла.
Самоторможение — не всегда плюс. В некоторых случаях (например, при ручной заправке станка) оно мешает, делая ручное вращение выходного вала затруднительным.
Ограничение по передаваемой мощности. Рекомендуется использовать червячные редукторы при мощности до 60 кВт. Ведущие производители редко выпускают модели свыше 15 кВт. Для высоких мощностей предпочтительнее цилиндрические или планетарные редукторы.
Увеличивающийся люфт. Из-за износа зацепления зазор между червяком и колесом растёт со временем, что критично для систем позиционирования.
Ограниченный ресурс. По сравнению с цилиндрическими редукторами, ресурс ниже из-за повышенного износа. Особенно при работе с переменными нагрузками и частыми пусками.
Чувствительность к ударным нагрузкам. Червячная передача плохо переносит резкие толчки и перегрузки. Это может привести к перегреву, заклиниванию и разрушению пары.

Области применения

Червячные редукторы находят применение в:

конвейерах и транспортёрах;
подъёмниках, лифтах, лебёдках;
насосах и мешалках;
металлообрабатывающих станках;
приводах ворот и затворов;
рулевых механизмах (в том числе в автомобилях).

Оптимальны там, где требуется высокое передаточное число, компактность и самоторможение, при умеренных нагрузках и низкой частоте включений.

Мотор-редукторы и смазка

Червячные мотор-редукторы — это компактные приводы с двигателем, встроенным в корпус. Двигатель может располагаться сверху, снизу или сбоку. Боковое расположение усложняет смазку подшипников.

Смазка осуществляется:

разбрызгиванием — при скорости червяка до 5 м/с;
под давлением — при скоростях выше 10 м/с.

Используются масла с высокой вязкостью и противозадирными присадками.

Технические характеристики распространённых моделей

Тип		Передаточное число	Частота вращения выходного вала, об/мин	Крутящий момент, Н·м
Ч-20	МЧ-20	5–50	28–300	4
Ч-25	МЧ-25	5–50	28–300	6
Ч-31,5	МЧ-31,5	5–50	28–300	8
Ч-40	МЧ-40	5–80	9,37–300	28–37
Ч-50	МЧ-50	5–80	9,37–300	50–70
Ч-63	МЧ-63	5–80	7,5–300	95–135
Ч-80	МЧ-80	5–80	7,5–300	150–280
Ч-100	МЧ-100	5–80	7,5–300	315–570
Ч-125	МЧ-125	5–80	7,5–300	615–1000
Ч-160	МЧ-160	5–80	7,5–300	1100–1900
Ч-200	МЧ-200	5–80	7,5–300	1600–3100
Ч-250	МЧ-250	5–80	7,5–300	2700–5700
Ч-400	МЧ-400	5–80	7,5–300	6500–19000

Проектирование и ремонт

Самостоятельное изготовление червячного редуктора крайне затруднено. Требуется точный расчёт, качественные материалы и профессиональная сборка с регулировкой зазоров. Лучше использовать готовые промышленные или б/у образцы.

При ремонте:

Пару «червяк-колесо» меняют комплектно — даже при частичном износе.
Зазор можно компенсировать шайбами-прокладками или регулировочным болтом.
Подшипники редко требуют замены — только при работе без смазки.
Перед запуском — обязательно обкатка в холостом режиме.

Вывод: червячный редуктор — это эффективное решение для компактных, тихих и самотормозящихся приводов. Но его выбор требует учёта всех ограничений. Правильный монтаж, смазка и режим работы — залог долговечности и надёжности.
