Червячные двухступенчатые редукторы Ч2 — передаточные числа до 6400

ТПК «Максимум» предлагает червячные двухступенчатые редукторы серии Ч2 — надёжные и долговечные механизмы общепромышленного назначения. Предназначены для снижения частоты вращения и увеличения крутящего момента в различных приводах. Производство — Россия, полное соответствие ГОСТ и техническим условиям.

Что такое редуктор Ч2?

Редукторы серии Ч2 — это двухступенчатые червячные редукторы, представляющие собой **сборку из двух спаренных одноступенчатых червячных редукторов серий Ч и 1Ч**. Такая конструкция позволяет достигать очень высоких передаточных чисел — до 6400, что делает редуктор незаменимым в приводах с высокой точностью и низкой скоростью вращения.

Каждая ступень передаёт крутящий момент через червячную пару, обеспечивая плавность хода, низкий уровень шума и эффект самоторможения.

Преимущества редукторов Ч2

• Высокое передаточное число: от 100 до 6400;
• Самоторможение: предотвращает обратное вращение вала при остановке;
• Плавная и тихая работа: низкий уровень шума и вибрации;
• Компактность: малые габариты при высоком передаточном отношении;
• Долговечность: литой корпус, закалённые детали, защита от износа;
• Универсальность: подходят для любых электродвигателей и муфт;
• Соответствие стандартам: производство по ТУ, климатическое исполнение У, УХЛ, О, Т.

Корпус: алюминиевый и чугунный

Редукторы серии Ч2 изготавливаются в двух типах корпусов:

• Чугунный корпус: прочный, устойчивый к вибрациям и высоким нагрузкам. Подходит для моделей Ч2-100/63, Ч2-125/80, Ч2-160/80.
• Алюминиевый корпус: облегчённый, коррозионностойкий, с хорошим теплоотводом. Доступен для моделей Ч2-40/40, Ч2-63/40, Ч2-80/40. Идеален для применения в условиях повышенной влажности и при необходимости снижения массы оборудования.

Модели редукторов серии Ч2

В линейке представлены следующие модели:

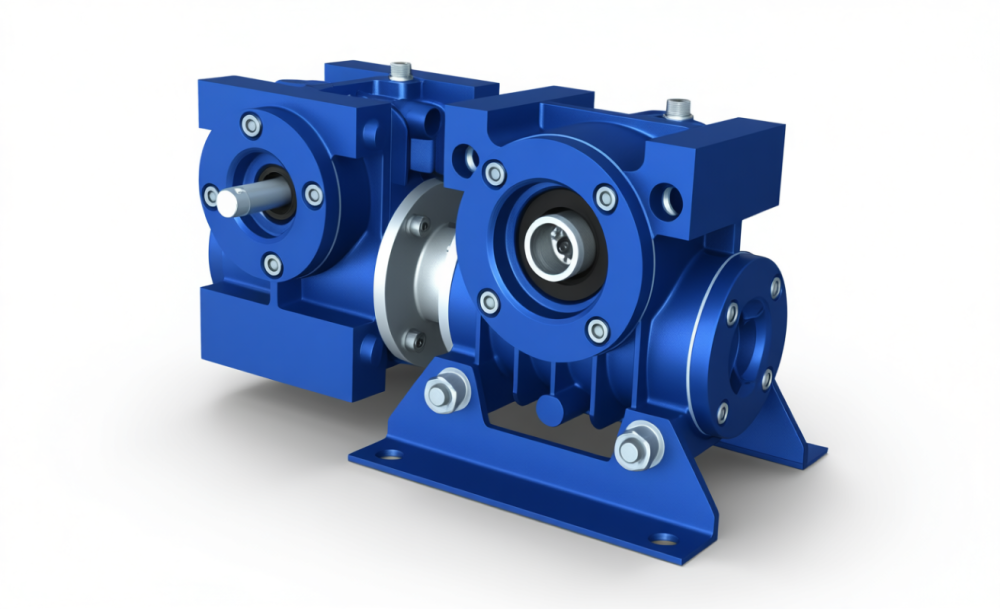

• Ч2-40/40 — межосевое расстояние 40/40 мм, алюминиевый или чугунный корпус;
• Ч2-63/40 — межосевое расстояние 63/40 мм, алюминиевый или чугунный корпус;

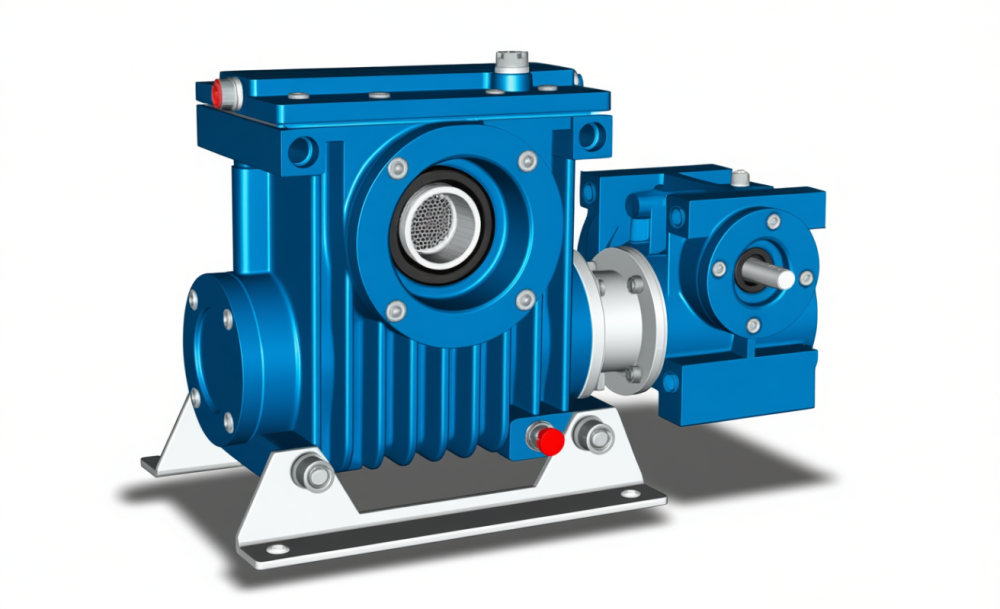

• Ч2-80/40 — межосевое расстояние 80/40 мм, алюминиевый или чугунный корпус;

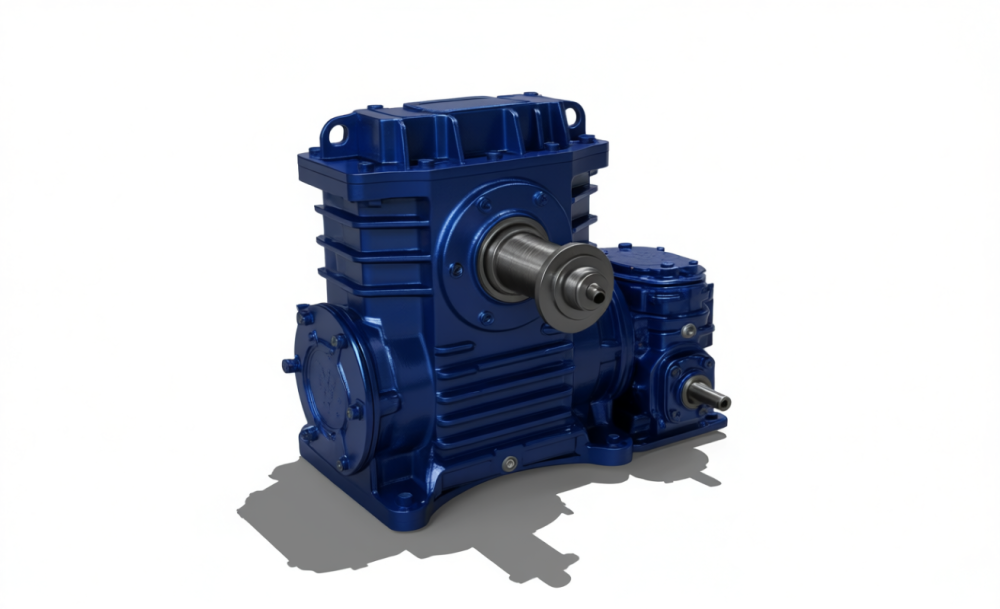

• Ч2-100/63 — межосевое расстояние 100/63 мм, чугунный корпус;

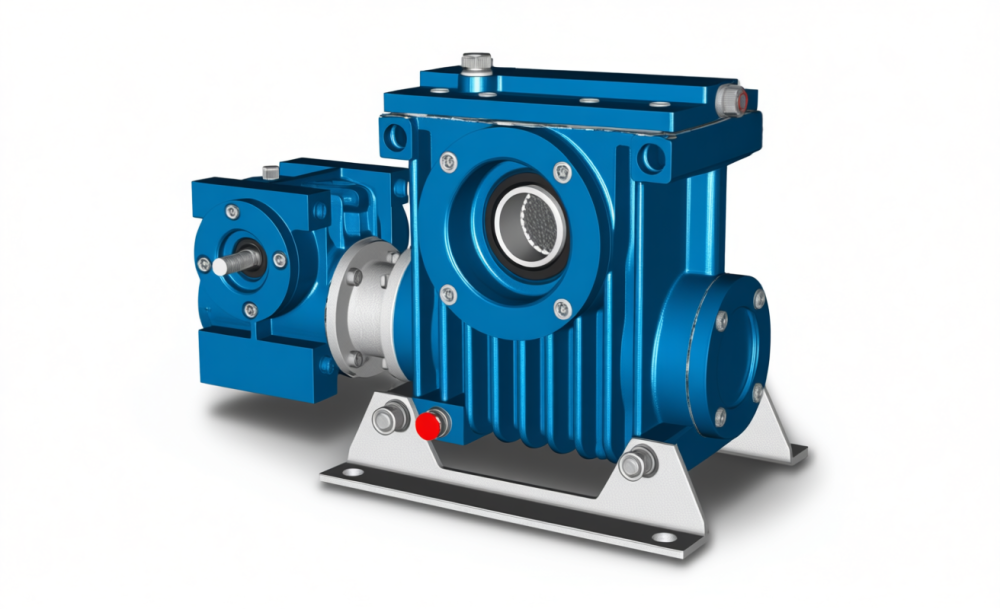

• Ч2-125/80 — межосевое расстояние 125/80 мм, чугунный корпус;

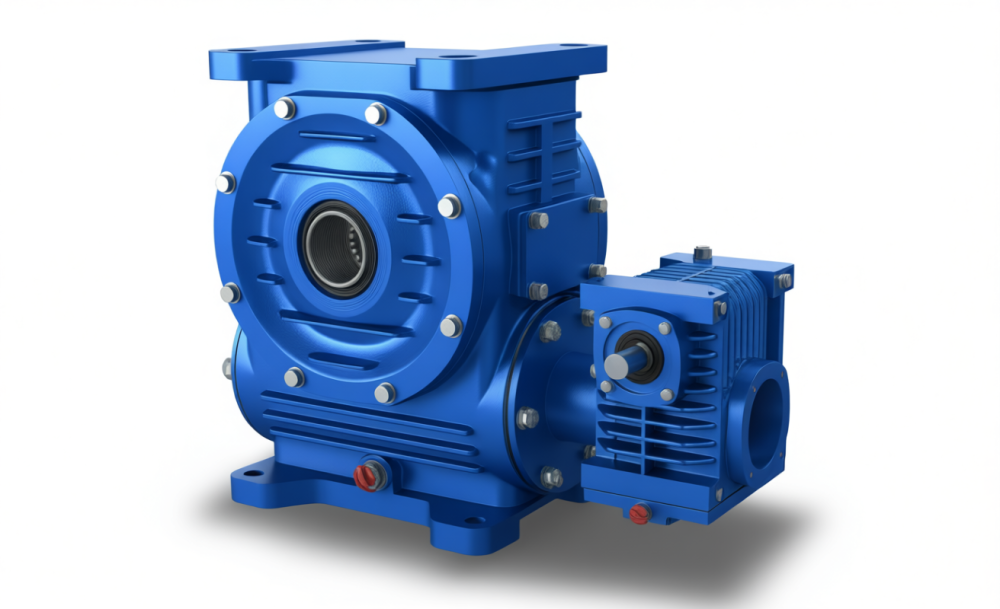

• Ч2-160/80 — межосевое расстояние 160/80 мм, чугунный корпус.

Каждая модель может быть изготовлена с различными передаточными числами, вариантами сборки и климатическими исполнениями.

Как расшифровывается обозначение?

Пример: Ч2-80/40-200-22-У2

• Ч2 — тип редуктора (двухступенчатый червячный);
• 80/40 — межосевое расстояние первой и второй ступени, мм;
• 200 — номинальное передаточное число;
• 22 — вариант сборки;
• У2 — климатическое исполнение и категория размещения.

Технические характеристики редукторов Ч2

Климатические исполнения и категории размещения по ГОСТ 15150-69

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Редукторы Ч2 по умолчанию изготавливаются со степенью защиты IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Варианты исполнения редукторов Ч2

• Варианты сборки: 11, 12, 13, 16, 18, 21, 22, 23, 26, 27, 28, 31, 32, 33, 36, 37, 38, 71, 72, 73, 76, 77, 78, 81, 82, 83, 86, 87, 88 — определяют положение валов и направление вращения;
• Климатическое исполнение: У, УХЛ, О, Т;
• Категории размещения: 1, 2, 3, 4;
• Концы валов: по индивидуальному заказу;
• Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 — по запросу.

Преимущества редукторов Ч2 от ТПК «Максимум»

• Российское производство: контроль качества на всех этапах;
• Высокая надёжность: прочный литой корпус и износостойкие детали;
• Ребра охлаждения: улучшенный теплоотвод при длительной работе;
• Самоторможение: безопасность в подъёмных и тормозных системах;
• Гибкость подбора: множество вариантов сборки и исполнений;
• Совместимость: легко интегрируется с любыми двигателями и муфтами;
• Сертифицированное качество: соответствие ГОСТ 15150-69, ГОСТ 14254-2015 (IP54);
• Индивидуальные решения: изготовление по чертежам заказчика.

Области применения

Червячные редукторы Ч2 используются в различных отраслях промышленности:

• Подъёмно-транспортное оборудование: краны, лебёдки, тали;
• Конвейерные системы: ленточные, пластинчатые, скребковые транспортёры;
• Нефтегаз и энергетика: задвижки, насосы, компрессоры;
• Металлургия: рольганги, бадьи, литейные машины;
• Сельхозтехника: приводы навесного оборудования;
• Пищевое и упаковочное оборудование: дозаторы, смесители;
• Строительные машины: бетономешалки, подъёмники;
• Судостроение: корабельные лебёдки и шпили.

Как выбрать редуктор Ч2?

При подборе редуктора обратите внимание на:

• Тип оборудования: кран, лебёдка, конвейер, станок;
• Требуемый крутящий момент: зависит от массы груза и передаточного числа;
• Передаточное число: определяет соотношение скорости и усилия;
• Режим работы: ПВ 10%, 25%, 40%, 100%;
• Условия эксплуатации: температура, влажность, запылённость;
• Тип корпуса: алюминиевый (лёгкий, коррозионностойкий) или чугунный (прочный, с охлаждением);
• Степень защиты: IP54 (стандарт), IP65, IP66 — по запросу;
• Вариант сборки: положение валов, направление вращения.

Как заказать редукторы серии Ч2?

Если вам нужны червячные двухступенчатые редукторы серии Ч2 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, рассчитаем передаточное отношение, подберём вариант сборки и организуем доставку по России.
