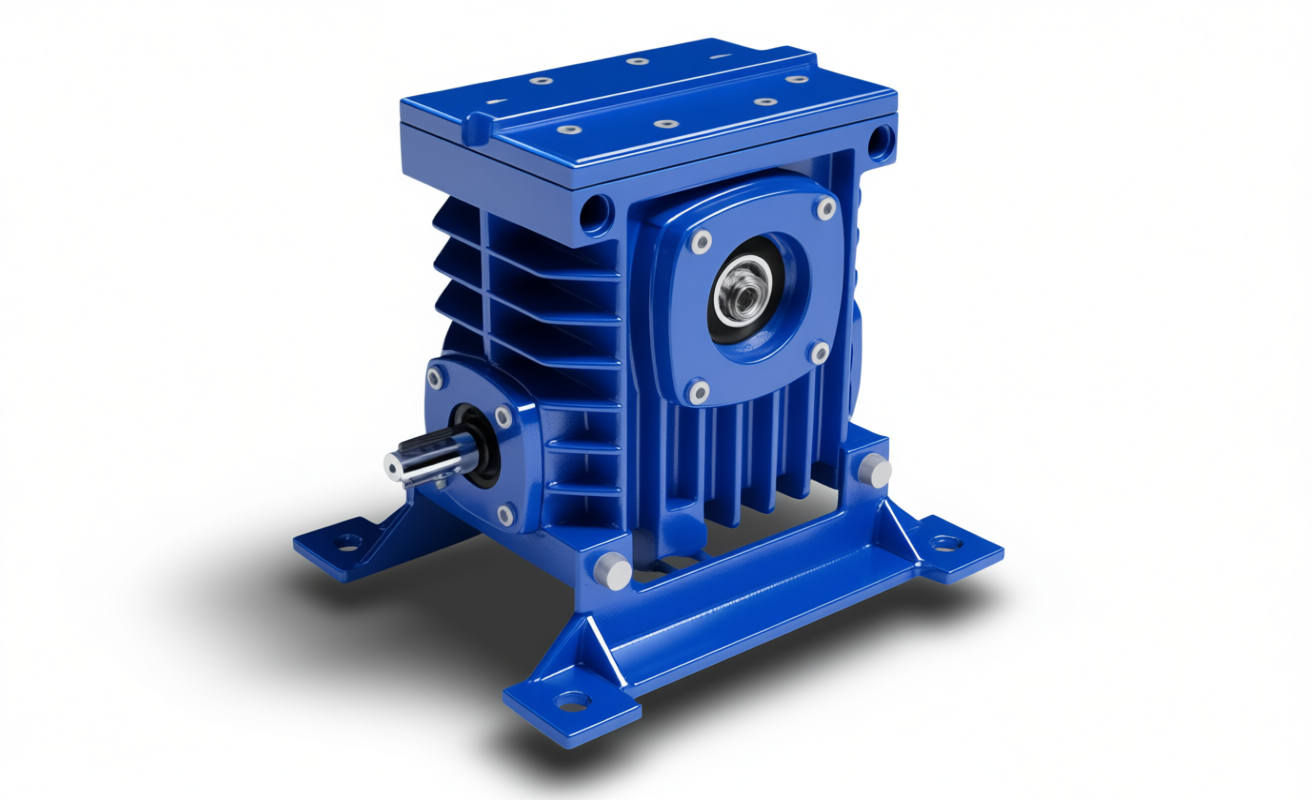

Червячный одноступенчатый редуктор 2Ч-40

Что такое редуктор 2Ч-40?

2Ч-40 — это червячный одноступенчатый редуктор общепромышленного назначения, предназначенный для передачи и преобразования крутящего момента в различных механизмах. Обеспечивает плавное снижение частоты вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.

• Высокая надежность: чугунный или алюминиевый корпус, износостойкие детали;
• Передаточные числа: от 8 до 80;
• Компактность: малые габариты и небольшой вес — от 5,6 кг (алюминий) до 6,3 кг (чугун);
• Универсальное применение: лебедки, тали, конвейеры, дробилки;
• Режим работы: длительный или с периодическими остановками;
• Производство: Россия, ООО «ТПК Максимум»;
• Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69.

Как расшифровывается модель?

Пример: 2Ч-40-16-53-3-УХЛ2

• 2Ч — тип редуктора (червячный одноступенчатый);
• 40 — межосевое расстояние, мм;
• 16 — номинальное передаточное число;
• 53 — вариант сборки;
• 3 — вариант расположения червячной пары;
• УХЛ2 — климатическое исполнение и категория размещения.

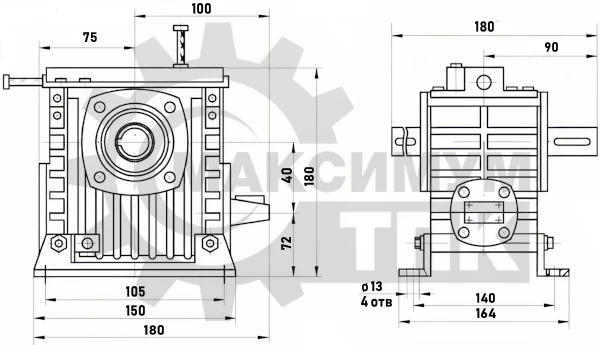

Габаритные и присоединительные размеры

Редуктор 2Ч-40 имеет стандартные присоединительные размеры, что позволяет легко интегрировать его в различные приводные системы. Все размеры соответствуют техническим условиям и обеспечивают совместимость с электродвигателями и муфтами.

Основные технические характеристики

Характеристики редуктора 2Ч-40

• Тип передачи: червячная;
• Количество ступеней: 1;
• Межосевое расстояние: 40 мм;
• Передаточные числа: 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80;
• Номинальный крутящий момент, Н·м: до 40;
• Масса, кг: 6,3 (чугун), 5,6 (алюминиевый корпус);
• КПД: от 53% до 87% (в зависимости от передаточного числа);
• Частота вращения входного вала, об/мин: до 1500;
• Режим работы: повторно-кратковременный (ПВ ≤ 40%) или непрерывный (ПВ ≤ 100%);
• Направление вращения: однонаправленное или реверсивное;
• Производитель: ООО «ТПК Максимум», Россия;
• Стандартная степень защиты: IP54;
• Тип смазки: трансмиссионное масло Цилиндровое или ИГП-32/ИГП-68 (по ГОСТ 20799-88);
• Периодичность замены масла: первая замена — через 500 часов, далее — каждые 3000 часов или раз в 12 месяцев при средних нагрузках;
• Корпус: чугунный (высокая прочность) или алюминиевый (облегчённый, коррозионностойкий).
• Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 и другие варианты — по запросу.

Режимы эксплуатации

Редуктор 2Ч-40 предназначен для эксплуатации:

• С переменной нагрузкой (однонаправленной или реверсивной) в повторно-кратковременном режиме с ПВ ≤ 40%, частотой включений ≤ 60 в час, циклом работы ≤ 1 мин;
• С постоянной нагрузкой (однонаправленной или реверсивной) в непрерывном режиме с ПВ от 40% до 100%, циклом работы до 24 ч/сутки.

Особенности и примечания

• Значения крутящего момента и КПД указаны при температуре окружающего воздуха до 20°C. При использовании легированных масел (ИГП, АСЗп) допустимый момент можно увеличить на 5–7%.
• Для исполнения с вариантом расположения червячной пары "2" номинальный крутящий момент снижается на 20%.
• Редукторы с передаточным числом свыше 50 не рекомендуется использовать в непрерывном режиме из-за риска перегрева.
• Возможно изготовление редукторов с индивидуальными концами валов, вариантами сборки и любой степенью защиты.
• При температуре окружающей среды выше 20°C необходимо учитывать коэффициент снижения мощности.

Варианты исполнения редуктора 2Ч-40

• Варианты сборки: 51, 52, 53, 56 — определяют положение валов и направление вращения;
• Расположение червячной пары: 1, 2, 3, 4 — позволяет адаптировать редуктор под конкретную компоновку;
• Климатическое исполнение: У, УХЛ, О, Т;
• Категории размещения: 1, 2, 3, 4;
• Корпус: чугунный или алюминиевый;
• Концы валов: по индивидуальному заказу;
• Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 и другие варианты — по запросу.

Области применения

Редуктор 2Ч-40 широко используется в различных отраслях промышленности:

• Подъемно-транспортное оборудование: лебедки, тали, конвейеры;
• Дробильное и измельчительное оборудование: дробилки, мельницы;
• Пищевое и упаковочное оборудование: дозаторы, смесители;
• Сельхозтехника: приводы навесного оборудования;
• Компрессоры и насосы: приводы малой и средней мощности;
• Специальные машины: папилотажные, рамоподъемные, маневровые лебедки.

Преимущества редуктора 2Ч-40 от ТПК «Максимум»

• Российское производство: контроль качества на всех этапах;
• Компактность и легкость: удобен для монтажа в ограниченном пространстве;
• Надежность: чугунный корпус или устойчивый к коррозии алюминиевый корпус;
• Гибкость подбора: множество вариантов сборки и исполнения;
• Долговечность: регулярная замена масла обеспечивает долгую работу;
• Соответствие ГОСТ: сертифицированное качество;
• Поддержка и сервис: техническая консультация, гарантия, запчасти.

Как заказать редуктор 2Ч-40?

Если вам нужен червячный одноступенчатый редуктор 2Ч-40 от производителя — свяжитесь с нашими специалистами. Мы поможем подобрать модель с нужным передаточным числом, вариантом сборки, климатическим исполнением, типом корпуса и любой степенью защиты.
