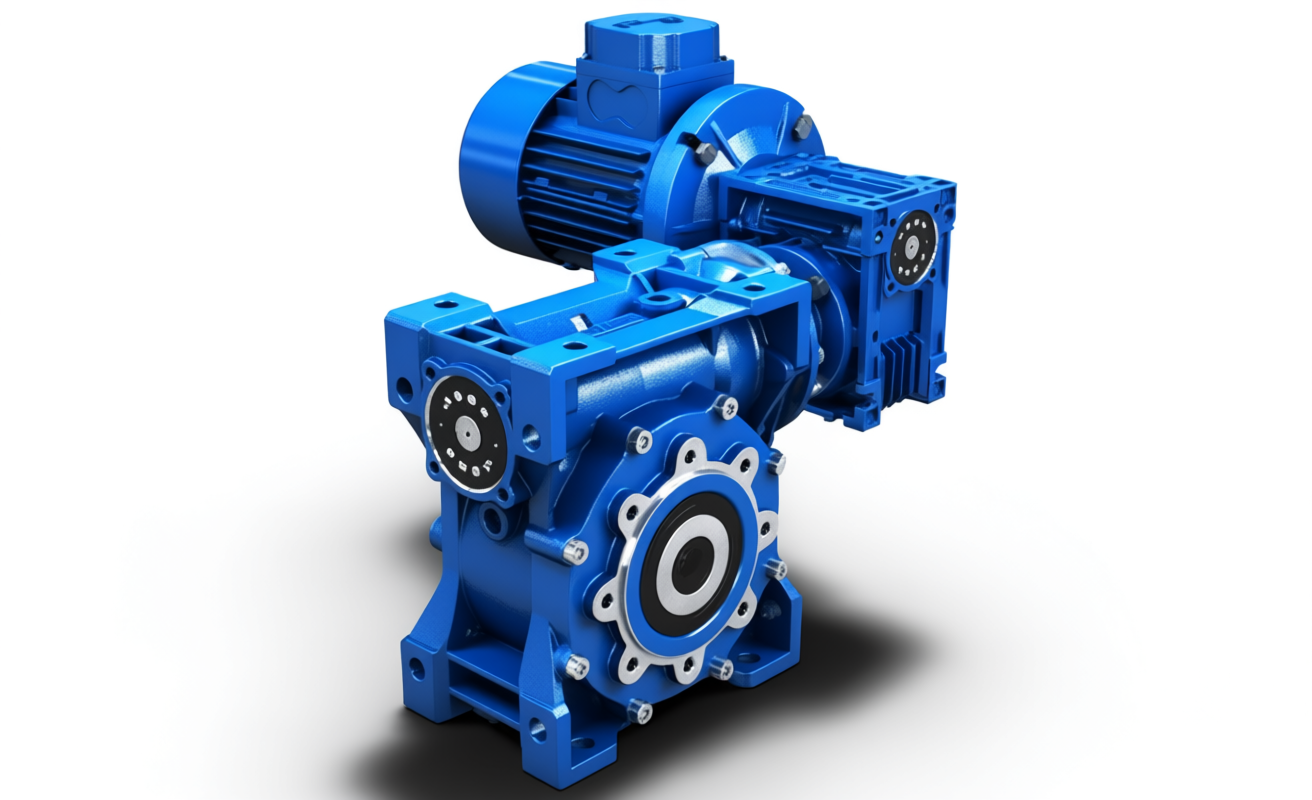

Мотор-редуктор NMRV - 050/030 (DRV)
Характеристики
Масса, кг
—
12
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Тип передачи
—
червячная
Исполнение редуктора
—
горизонтальное
Количество ступеней
—
2
Мотор-редуктор NMRV - 050/030 (DRV)
#PROP_TITLE#
—
#PROP_VALUE#
Мотор-редуктор (DRV) NMRV - 050/030
Корпуса редукторов NMRV030 - NMRV090 выполнены из высокопрочного алюминиевого сплава.
Редукторы NMRV110 - NMRV150 изготавливаются в чугунных корпусах.
Червячный вал изготовлен из легированной закаленной стали. Витки червяка шлифованные.
Венец червячного колеса изготовлен из бронзы марки БрАЖ9-4.
Гарантия на всю продукцию составляет 12 месяцев
Мотор-редуктор NMRV 050/030
Передаточные числа: от 50 до 10000
| Частота вращения | Крутящий момент на | Мощность | Комплектующий | Масса мотор- |
| выходного вала | выходном валу | электродвигателя | электродвигатель | редуктора |
| об/мин | Н.м | кВт | наименование | кг |
| 0.18 | 50 | 0.12 | АИР56А4 | 12 |
| 0.24 | 55 | 0.12 | АИР56А4 | 12 |
| 0.28 | 60 | 0.12 | АИР56А4 | 12 |
| 0.35 | 70 | 0.12 | АИР56А4 | 12 |
| 0.39 | 80 | 0.12 | АИР56А4 | 12 |
| 0.47 | 80 | 0.12 | АИР56А4 | 12 |
| 0.56 | 80 | 0.12 | АИР56А4 | 12 |
| 0.7 | 80 | 0.12 | АИР56А4 | 12 |
| 0.9 | 80 | 0.12 | АИР56А4 | 12 |
| 1.2 | 80 | 0.12 | АИР56А4 | 12 |
| 1.4 | 80 | 0.12 | АИР56А4 | 12 |
| 1.6 | 80 | 0.12 | АИР56А4 | 12 |
| 1.8 | 80 | 0.12 | АИР56А4 | 12 |
| 1.9 | 80 | 0.12 | АИР56А4 | 12 |
| 2.3 | 80 | 0.12 | АИР56А4 | 12 |
| 2.8 | 80 | 0.12 | АИР56А4 | 12 |
| 3.1 | 80 | 0.12 | АИР56А4 | 12 |
| 3.5 | 80 | 0.12 | АИР56А4 | 12 |
| 4.7 | 80 | 0.12 | АИР56А4 | 12 |
| 5.6 | 80 | 0.12 | АИР56А4 | 12 |
| 6.2 | 80 | 0.12 | АИР56А4 | 12 |
| 7 | 80 | 0.12 | АИР56А4 | 12 |
| 9 | 78 | 0.12 | АИР56А4 | 12 |
| 11 | 80 | 0.18 | АИР56В4 | 12 |
| 14 | 80 | 0.18 | АИР56В4 | 12 |
Примечания.
- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.
- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.
- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.
Габаритные и присоединительные размеры мотор-редукторов NMRV-NMRV, мм
| Редуктор | A | В | G1 | H | I | R | H2 | I2 | N2 | R2 | Z |
|
NMRV 050/030 |
80 | 55 | 92 | 60 | 50 | 84 | 40 | 30 | 29 | 57 | 132 |
Масса, кг
12
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Тип передачи
червячная
Исполнение редуктора
горизонтальное
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
