ТПК «Максимум» предлагает цилиндрические трёхступенчатые вертикальные редукторы серии ВК-475 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых кранов, рольгангах, лебёдках и других системах средней и высокой мощности.
Редуктор ВК-475 обладает прочным литым чугунным корпусом и рассчитан на номинальный крутящий момент до 1 950 Н·м. Масса изделия — 215 кг. Поддерживает передаточные числа от 20 до 112. Совместим с советским оборудованием.
Что такое редуктор ВК-475?
ВК-475 — это цилиндрический трёхступенчатый редуктор вертикального исполнения, разработанный для применения в промышленных механизмах, особенно в системах со средними и повышенными нагрузками. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 20 до 112;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Передаточные числа | 20; 28; 50; 112 |
| Номинальный крутящий момент на тихоходном валу, Н·м | до 1 950 |
| КПД | 0,98 (98%) |
| Масса редуктора, кг | 215 |
| Тип передачи | Цилиндрическая, трёхступенчатая |
| Исполнение | Вертикальное |
| Межосевое расстояние, мм | 475 |
| Климатическое исполнение | У1, У2, У3, Т1, Т2, Т3 |
| Температурный режим | от -40°C до +50°C |
Характеристики редуктора ВК-475
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 475 мм;
- Передаточные отношения: от 20 до 112;
- Номинальный крутящий момент, Н·м: до 1 950;
- Исполнение: вертикальное;
- Масса, кг: 215;
- КПД: 0,98;
- Климатическое исполнение: У1, У2, У3, Т1, Т2, Т3;
- Температурный режим: от -40°C до +50°C.
Как расшифровывается модель?
Пример: ВК-475-20-12-У1
- ВК — тип редуктора (цилиндрический, вертикальный);
- 475 — межосевое расстояние второй ступени, мм;
- 20 — передаточное число;
- 12 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

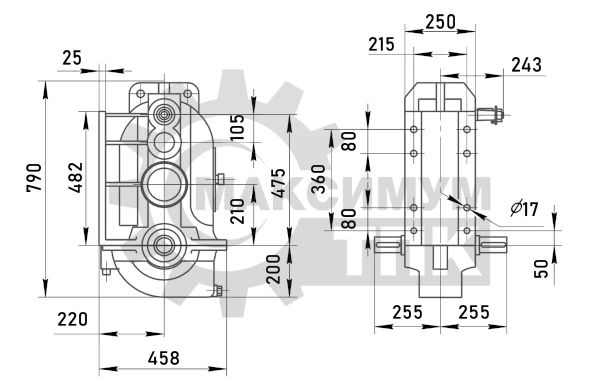

Габаритные и присоединительные размеры

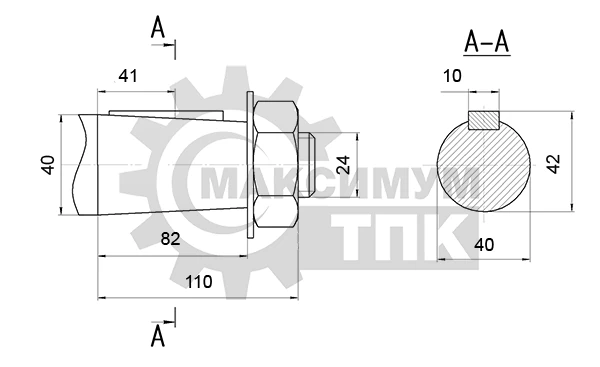

Размеры входного конического вала

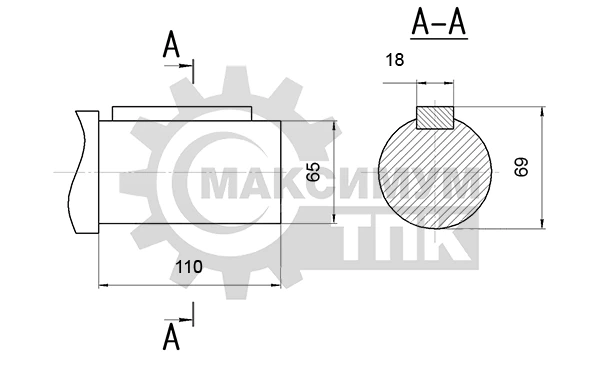

Размеры выходного цилиндрического вала
Преимущества редуктора ВК-475
- Высокая прочность: литой чугунный корпус обеспечивает долговечность;
- Надёжность в работе: усиленные подшипники и защита от коррозии;
- Эффективность: КПД 98% снижает потери энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Совместимость: подходит для замены на старом оборудовании (советского образца);
- Компактность: вертикальное исполнение экономит пространство при монтаже.
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок;
- Повторно-кратковременный режим: системы с частыми пусками и остановками.
Как заказать редуктор ВК-475?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
