ТПК «Максимум» предлагает цилиндрические трёхступенчатые вертикальные редукторы серии В-100 — компактные и надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых кранов, рольгангах, лебёдках и других системах малой и средней мощности.
Редуктор В-100 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и массой всего 45 кг, что делает его удобным для установки. Поддерживает передаточные числа от 10 до 40. Совместим с советским оборудованием.
Что такое редуктор В-100?
В-100 — это цилиндрический трёхступенчатый редуктор вертикального исполнения, разработанный для применения в промышленных механизмах, особенно в системах с умеренными нагрузками. Обеспечивает:
- Высокую надёжность: литой чугунный корпус;
- Передаточное число: от 10 до 40;
- Прочную конструкцию: повышенная жёсткость и устойчивость к деформациям;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Передаточные числа | 10; 12,5; 16; 20; 25; 31,5; 40 |
| Номинальный крутящий момент на тихоходном валу, Н·м | 172 – 500 |
| КПД | 0,94 (94%) |
| Масса редуктора, кг | 52 |
| Тип передачи | Цилиндрическая, трёхступенчатая |
| Исполнение | Вертикальное |
| Межосевое расстояние, мм | 100 |
| Климатическое исполнение | У1, У2, У3, Т1, Т2, Т3 |
| Температурный режим | от -40°C до +50°C |
Характеристики редуктора В-100
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 100 мм;
- Передаточные отношения: от 10 до 40;
- Номинальный крутящий момент, Н·м: 172–500;
- Исполнение: вертикальное;
- Масса, кг: 52;
- КПД: 0,94;
- Климатическое исполнение: У1, У2, У3, Т1, Т2, Т3;
- Температурный режим: от -40°C до +50°C.
Как расшифровывается модель?
Пример: В-100-16-16-У1
- В — тип редуктора (цилиндрический, вертикальный);
- 100 — межосевое расстояние второй ступени, мм;
- 16 — передаточное число;
- 16 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

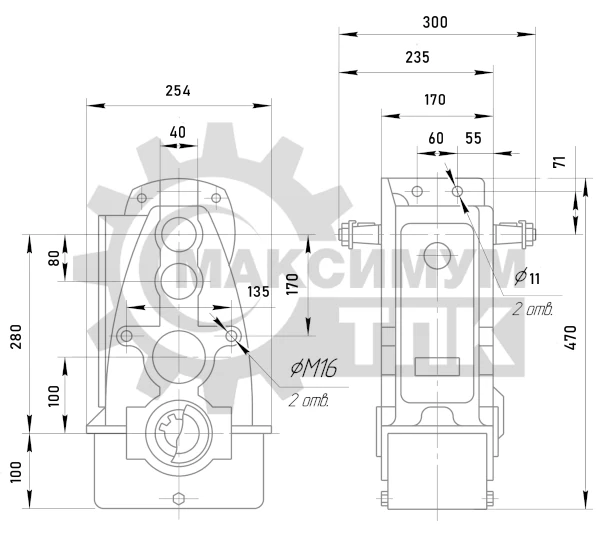

Габаритные и присоединительные размеры
Преимущества редуктора В-100
- Высокая прочность: литой чугунный корпус обеспечивает долговечность;
- Надёжность в работе: усиленные подшипники и защита от коррозии;
- Эффективность: КПД 94% снижает потери энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Совместимость: подходит для замены на старом оборудовании (советского образца);
- Компактность: вертикальное исполнение экономит пространство при монтаже.
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок;
- Повторно-кратковременный режим: системы с частыми пусками и остановками.
Как заказать редуктор В-100?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
