Редуктор одноступенчатый цилиндрический ЦУ-160-2-11

Что такое редуктор 1ЦУ-160?

1ЦУ-160 — это цилиндрический одноступенчатый редуктор горизонтального исполнения, предназначенный для снижения частоты вращения и увеличения крутящего момента в промышленных механизмах. Отличается высокой нагрузочной способностью, прочной конструкцией и эффективностью.

Ключевые особенности:

• Высокий КПД — до 98%, минимальные потери мощности;
• Передаточное число — от 2 до 6,3;
• Повышенный крутящий момент — до 1250 Н·м при ПВ=100%;
• Надёжная конструкция — литой чугунный корпус, закалённые зубчатые колёса;
• Универсальное применение — конвейеры, рольганги, дозаторы, смесители;
• Соответствие стандартам — производство по техническим условиям (ТУ).

Основные технические характеристики

Характеристики редуктора 1ЦУ-160

• Тип передачи: цилиндрическая, одноступенчатая;
• Межосевое расстояние: 160 мм;
• Номинальный крутящий момент: до 1250 Н·м;
• Радиальная нагрузка на валу: до 4500 Н (тихоходный вал);
• Масса: не более 77,5 кг;
• Исполнение: горизонтальное;
• КПД: до 98%;
• Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3, О4 по ГОСТ 15150;
• Температурный режим: от -40 °C до +50 °C.

Расшифровка обозначения

Пример: 1ЦУ-160-3.15-12-ЦЦ-У2

• 1ЦУ — цилиндрический одноступенчатый редуктор;
• 160 — межосевое расстояние, мм;
• 3.15 — передаточное число;
• 12 — вариант сборки;
• ЦЦ — исполнение с цилиндрическим входным и выходным валом;
• У2 — климатическое исполнение для умеренного климата.

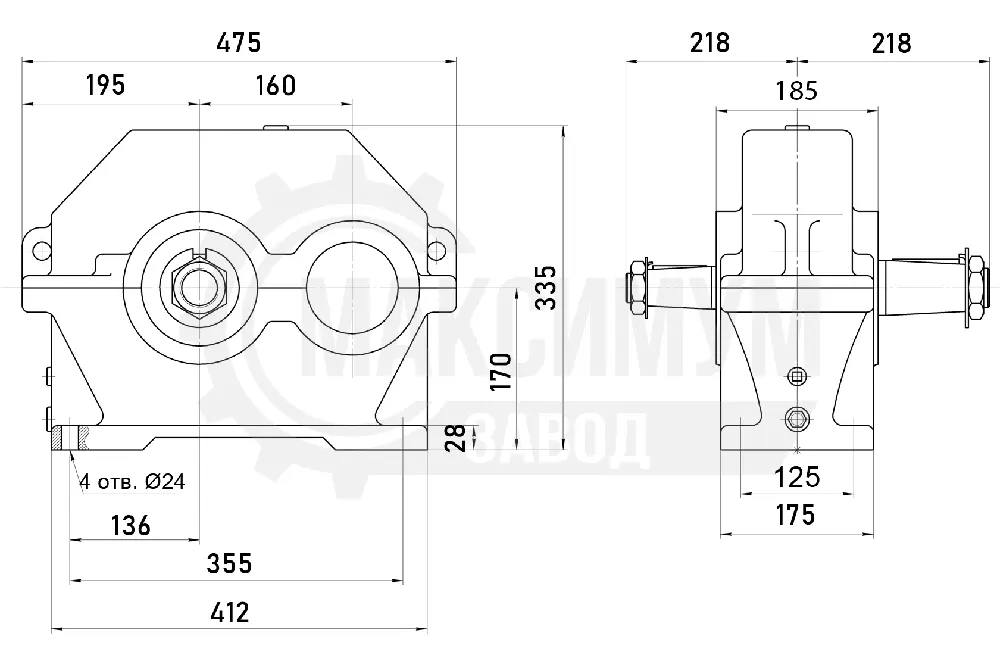

Габаритные и присоединительные размеры

Горизонтальное исполнение позволяет легко монтировать редуктор на рамы, платформы и опорные конструкции без дополнительных доработок.

Размеры входного конического вала

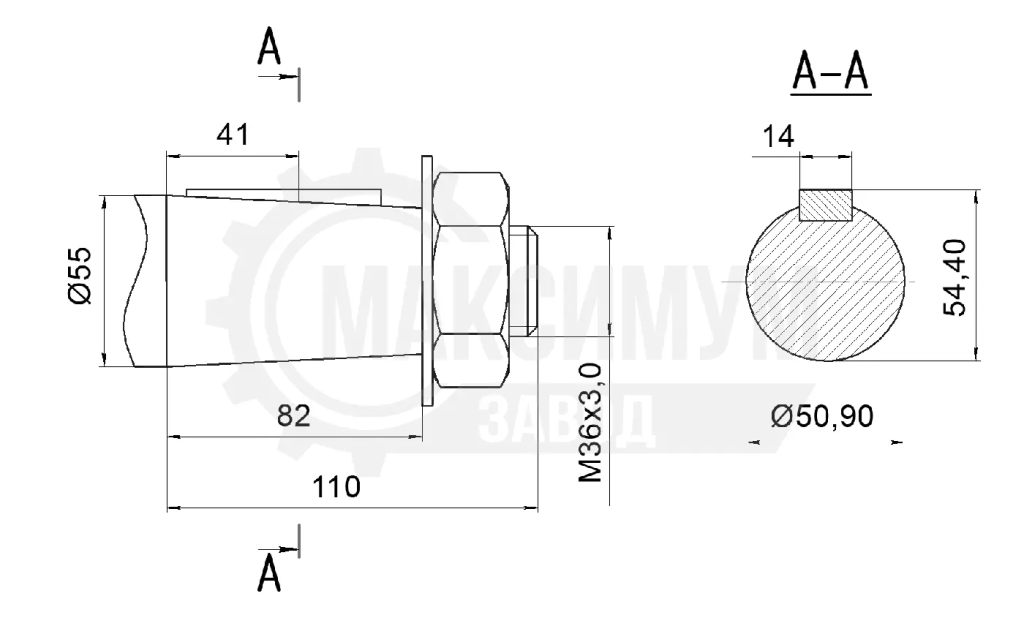

Размеры выходного конического вала

Размеры входного цилиндрического вала

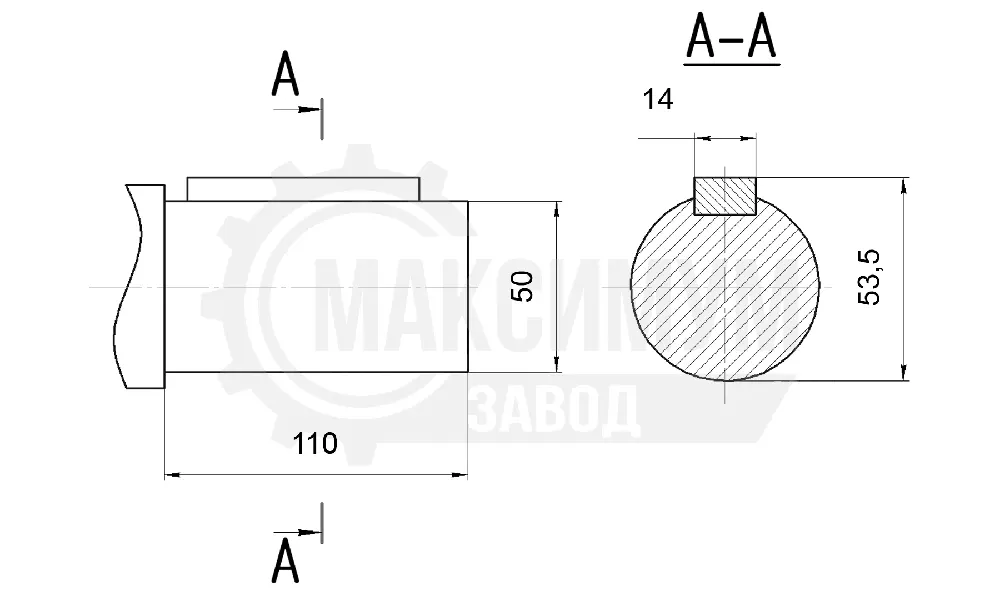

Размеры выходного цилиндрического вала

Области применения

Редуктор 1ЦУ-160 применяется в промышленном оборудовании с повышенными требованиями к крутящему моменту:

• Конвейерные системы: ленточные, роликовые и пластинчатые транспортёры;
• Производственные линии: рольганги, бункеры, дозаторы;
• Смесительное оборудование: смесители, шнеки, дробилки;
• Подъёмные механизмы: лебёдки, тали, шлюзовые затворы;
• Неагрессивные среды: помещения без ударных нагрузок и агрессивных химических веществ.

Возможные исполнения

• С коническим или цилиндрическим входным валом;
• С коническим или цилиндрическим выходным валом;
• Различные варианты сборки (11, 12, 13 и др.);
• Любое климатическое исполнение по ГОСТ 15150.

Преимущества редуктора 1ЦУ-160

• Высокая нагрузочная способность — до 1250 Н·м;
• Высокий КПД — до 98%, экономия энергии;
• Надёжная конструкция — литой корпус, термообработанные шестерни;
• Долговечность — устойчивость к износу и коррозии;
• Универсальность — подходит для широкого спектра промышленного оборудования;
• Гибкость монтажа — горизонтальное исполнение, простая установка;
• Соответствие ТУ — гарантированное качество и стабильные характеристики.
