Редуктор одноступенчатый цилиндрический ЦУ-125-2-11
36500 ₽
Номинальное передаточное отношение, i : 2
2
2,5
3,15
4
5
6,3
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
Редуктор 1ЦУ-125 — это компактное и надёжное решение для передачи крутящего момента в промышленных механизмах. Обладает высоким КПД (до 97%) и рассчитан на значительные нагрузки при умеренных габаритах.
Подходит для конвейеров, рольгангов, смесителей и других агрегатов.
Имеет горизонтальное исполнение, литой чугунный корпус и термообработанные шестерни.
Характеристики
Масса, кг
—
32
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
630
Тип передачи
—
цилиндрическая
Редуктор одноступенчатый цилиндрический ЦУ-125-2-11
36500 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор 1ЦУ-125?
1ЦУ-125 — это цилиндрический одноступенчатый редуктор горизонтального исполнения, предназначенный для снижения частоты вращения и увеличения крутящего момента. Отличается повышенной нагрузочной способностью по сравнению с серией 1ЦУ-100, сохраняя при этом компактность и высокую эффективность.
Ключевые особенности:
- Высокий КПД — до 97%, минимальные потери мощности;
- Передаточное число — от 2 до 6,3;
- Повышенный крутящий момент — до 630 Н·м при ПВ=100%;
- Компактность и лёгкий вес — всего 32 кг при высокой мощности;
- Надёжная конструкция — литой корпус, закалённые зубчатые колёса;
- Универсальное применение — конвейеры, рольганги, дозаторы, смесители;
- Соответствие стандартам — производство по техническим условиям (ТУ).
Основные технические характеристики
| Модель | Передаточное число, i | Крутящий момент, Н·м (ПВ=100%) | Крутящий момент, Н·м (повторно-кратковременный режим) | Радиальная нагрузка, Н | КПД, не менее | Масса, кг | |||
| Тяжёлый (ПВ=40%) | Средний (ПВ=25%) | Лёгкий (ПВ=15%) | Быстроходный вал | Тихоходный вал | |||||
| 2; 2,5; 3,15; 4; 5; 6,3 | 630 | 630 | 1400 | 3300 | 0,97 | 32 | |||
Характеристики редуктора 1ЦУ-125
- Тип передачи: цилиндрическая, одноступенчатая;
- Межосевое расстояние: 125 мм;
- Номинальный крутящий момент: до 630 Н·м;
- Масса: не более 32 кг;
- Исполнение: горизонтальное;
- КПД: до 97%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3, О4 по ГОСТ 15150;
- Температурный режим: от -40 °C до +50 °C.
Расшифровка обозначения
Пример: 1ЦУ-125-2-13-ЦЦ-У2
- 1ЦУ — цилиндрический одноступенчатый редуктор;
- 125 — межосевое расстояние, мм;
- 2 — передаточное число;
- 13 — вариант сборки;
- ЦЦ — исполнение с двумя цилиндрическими валами;
- У2 — климатическое исполнение для умеренного климата.

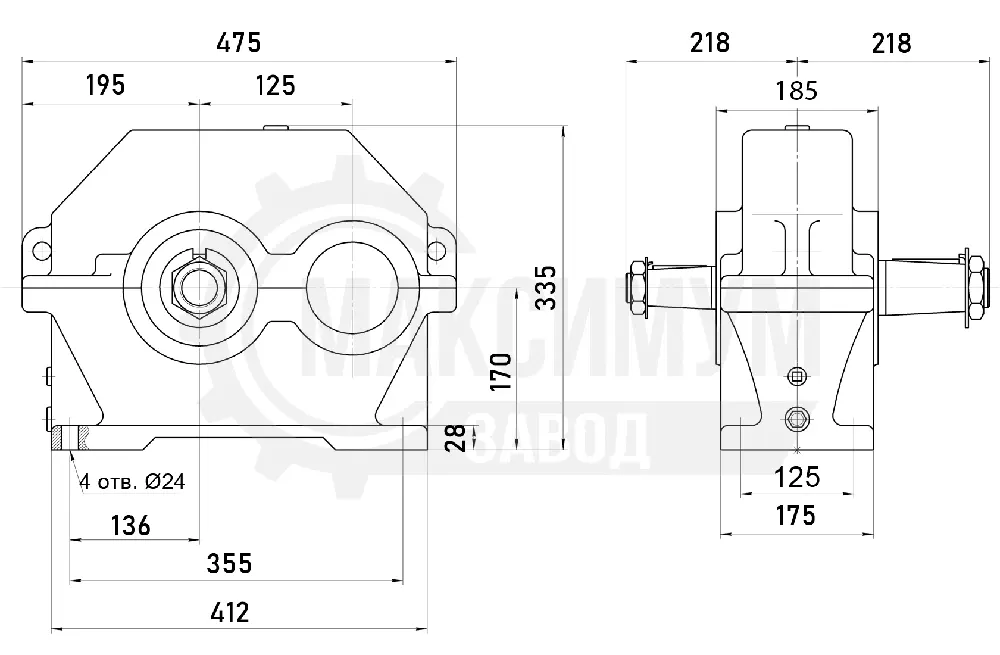

Габаритные и присоединительные размеры
Горизонтальное исполнение позволяет легко монтировать редуктор на рамы, платформы и опорные конструкции без дополнительных доработок.
Размеры входного конического вала

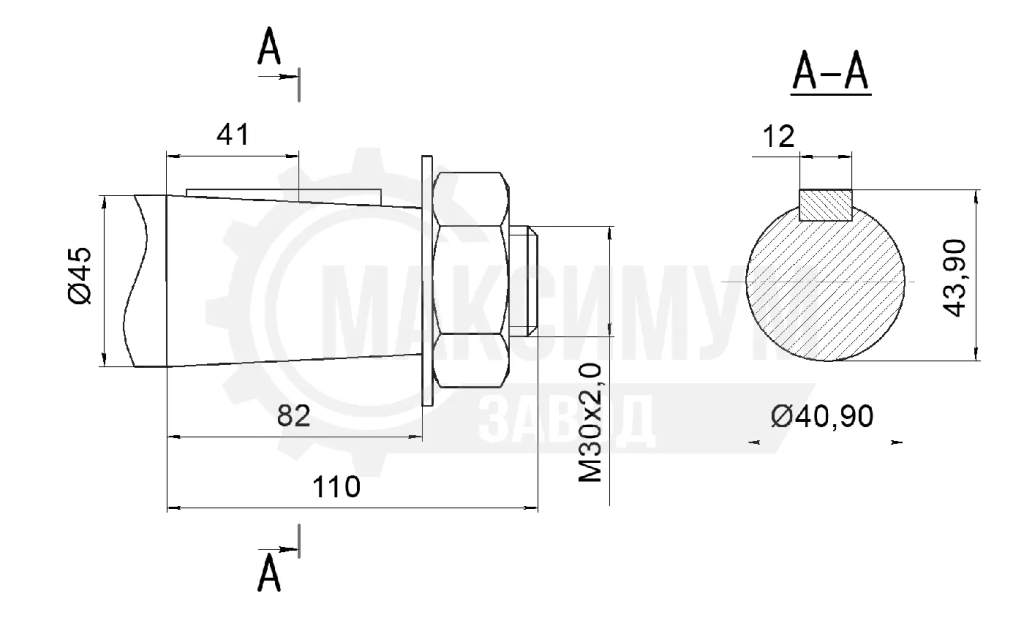

Размеры выходного конического вала

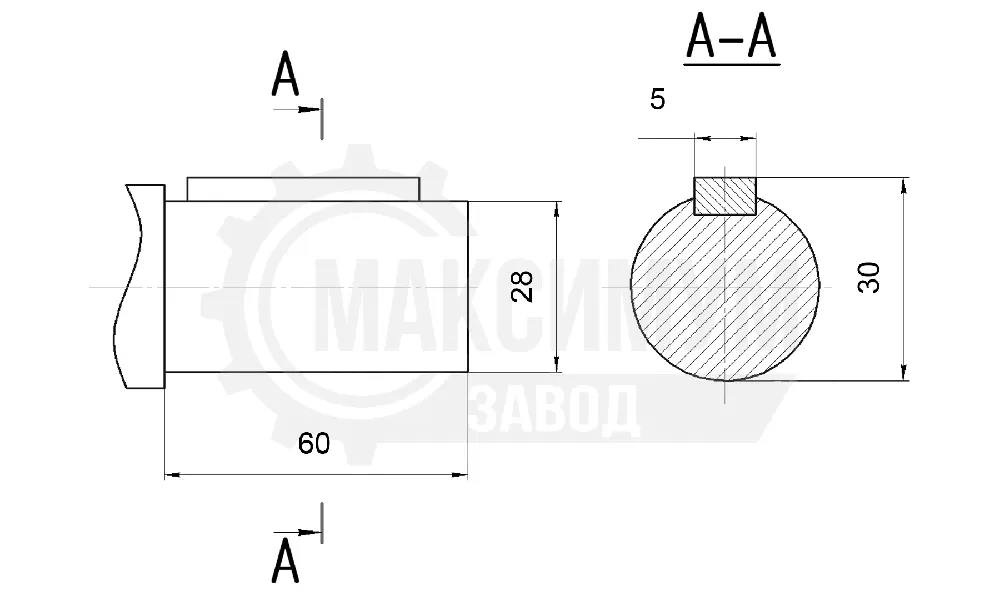

Размеры входного цилиндрического вала
Размеры выходного цилиндрического вала
Области применения
Редуктор 1ЦУ-125 используется в составе оборудования с умеренными и кратковременными нагрузками:
- Конвейерные системы: ленточные и роликовые транспортёры;
- Производственные линии: рольганги, автоматические питатели;
- Пищевая и упаковочная промышленность: бункеры, дозаторы, смесители;
- Подъёмные механизмы: лебёдки, тали;
- Неагрессивные среды: помещения без ударных нагрузок и химически активных веществ.
Возможные исполнения
- С коническим или цилиндрическим входным валом;
- С коническим или цилиндрическим выходным валом;
- Любое климатическое исполнение по ГОСТ 15150;
- Различные варианты сборки (11, 12, 13 и др.) под требования заказчика.
Преимущества редуктора 1ЦУ-125
- Повышенная нагрузочная способность — до 630 Н·м;
- Высокий КПД — до 97%, экономия энергии;
- Надёжная конструкция — литой чугунный корпус, термообработанные шестерни;
- Компактность — эффективное решение для стеснённых условий;
- Долговечность — устойчивость к износу и коррозии;
- Универсальность — подходит для широкого спектра промышленного оборудования;
- Соответствие ТУ — гарантированное качество и стабильные характеристики.
Масса, кг
32
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
630
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
125
Количество ступеней
1
Исполнение
Взрывозащищенное, Общепромышленное
