ТПК «Максимум» предлагает трехступенчатые цилиндрические вертикальные редукторы серии Ц3ВК-200 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других системах средней и повышенной мощности.
Редуктор Ц3ВК-200 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и тремя ступенями передачи. Масса 212 кг обеспечивает устойчивость при работе под значительными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 10 до 100. Совместим с советским оборудованием.

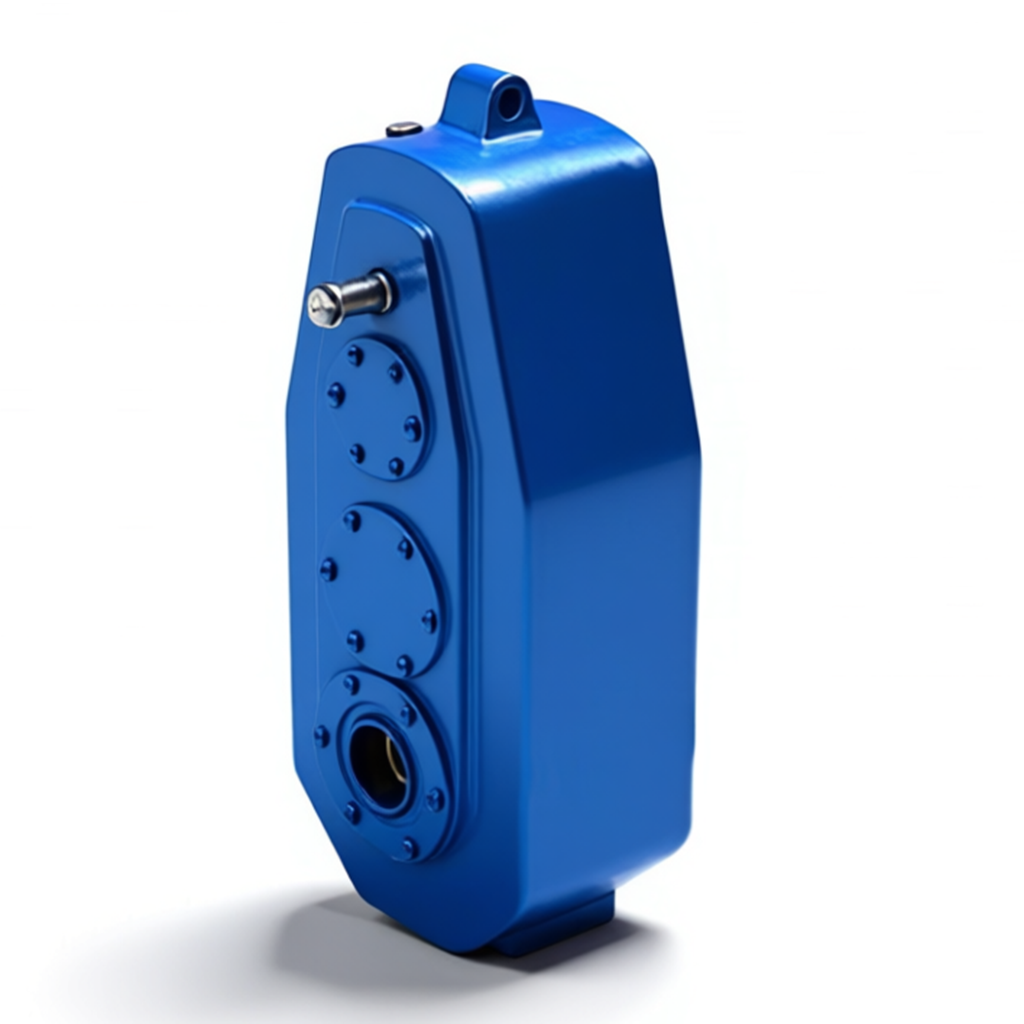

Что такое редуктор Ц3ВК-200?
Ц3ВК-200 — это цилиндрический трехступенчатый редуктор вертикального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 10 до 100;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент на выходном валу, Н·м | Непрерывный (ПВ=100%) | 2500 | |||||||||||
| Тяжелый (ПВ=40%) | 2600 | 2600 | 2600 | 2600 | 3100 | 3100 | 3100 | 3300 | 3300 | 3300 | — | ||
| Средний (ПВ=25%) | 3200 | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | 4000 | 4000 | 4000 | — | ||
| Легкий (ПВ=15%) | 4000 | 4000 | 4000 | 4000 | 4000 | 6500 | 6500 | 6500 | 6500 | 6500 | 6500 | ||
| Макс. радиальная нагрузка на выходной вал, Н | 1000 | 1000 | 800 | 800 | 650 | 650 | 650 | 500 | 450 | 250 | 250 | ||
| Масса, кг | 212 (224 для Ц3ВКФ-200) | ||||||||||||
| Объем масла, л | 12 | ||||||||||||
Характеристики редуктора Ц3ВК-200
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 200 мм;
- Передаточные отношения: от 10 до 100;
- Номинальный крутящий момент, Н·м: до 6500 (при ПВ = 15%);
- Исполнение: вертикальное;
- Масса, кг: 212 (Ц3ВКФ-200 — 224 кг);
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц3ВК–200–25–17–У1
- Ц3ВК — тип редуктора (цилиндрический, трёхступенчатый, вертикальный);
- 200 — межосевое расстояние второй ступени, мм;
- 25 — передаточное число;
- 17 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.
Габаритные и присоединительные размеры

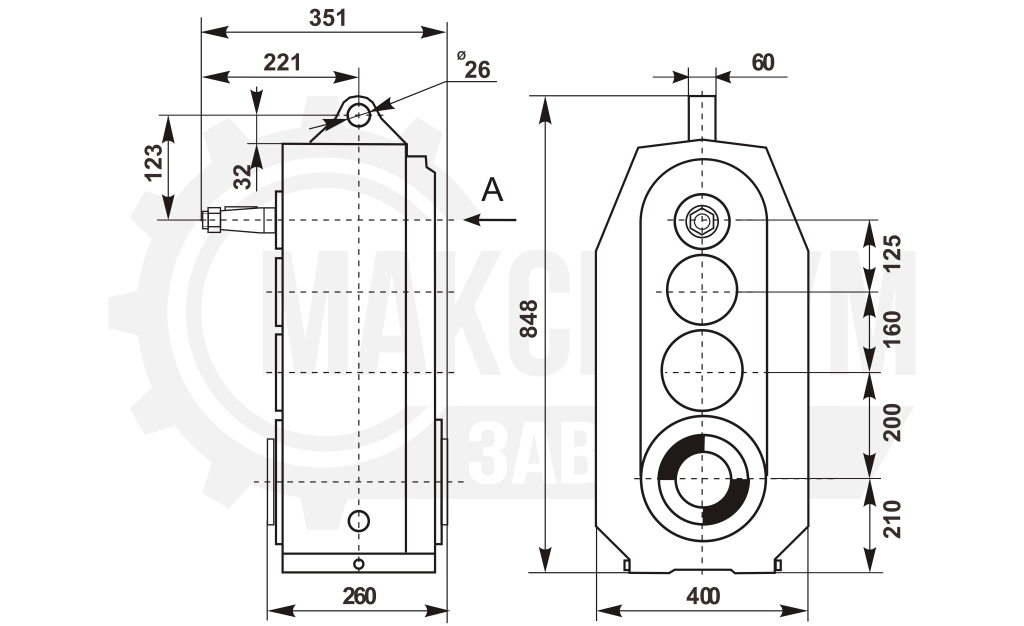

Редуктор Ц3ВК-200

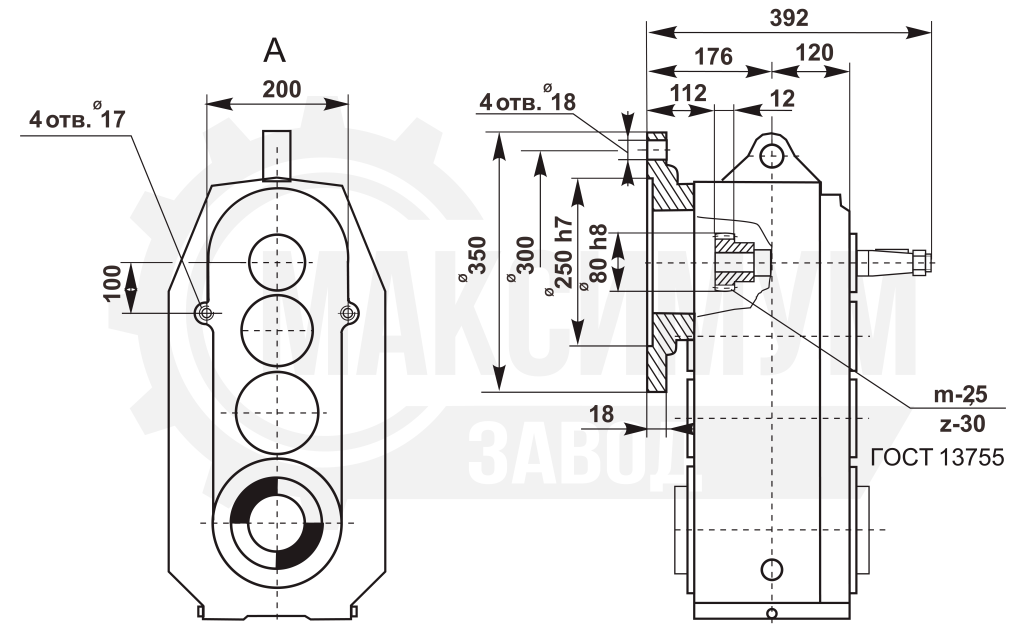

Редуктор Ц3ВКФ-200 (с фланцем)
Размеры валов

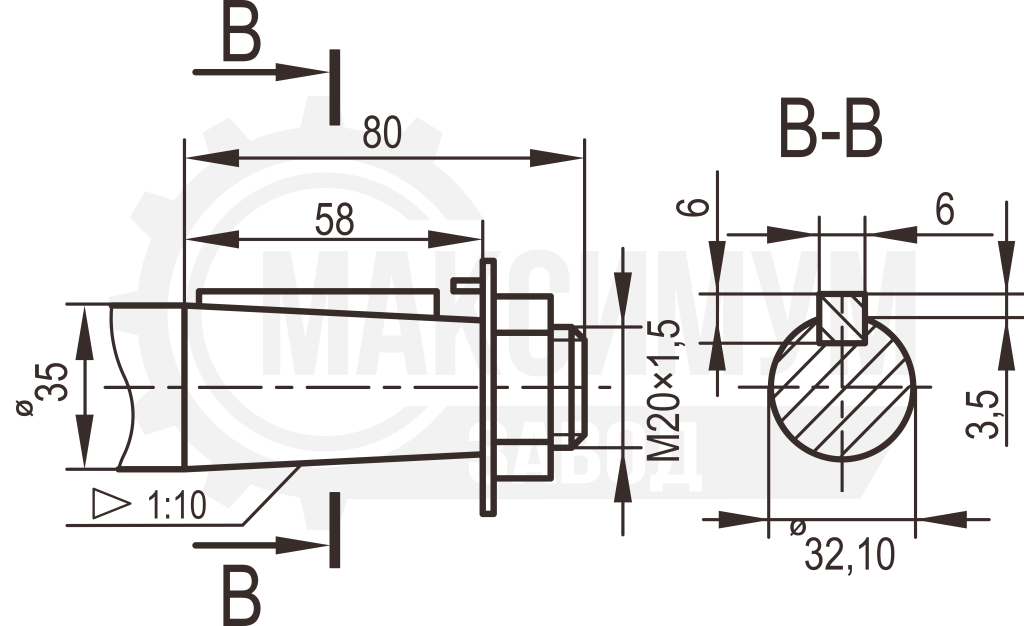

Входной конический вал

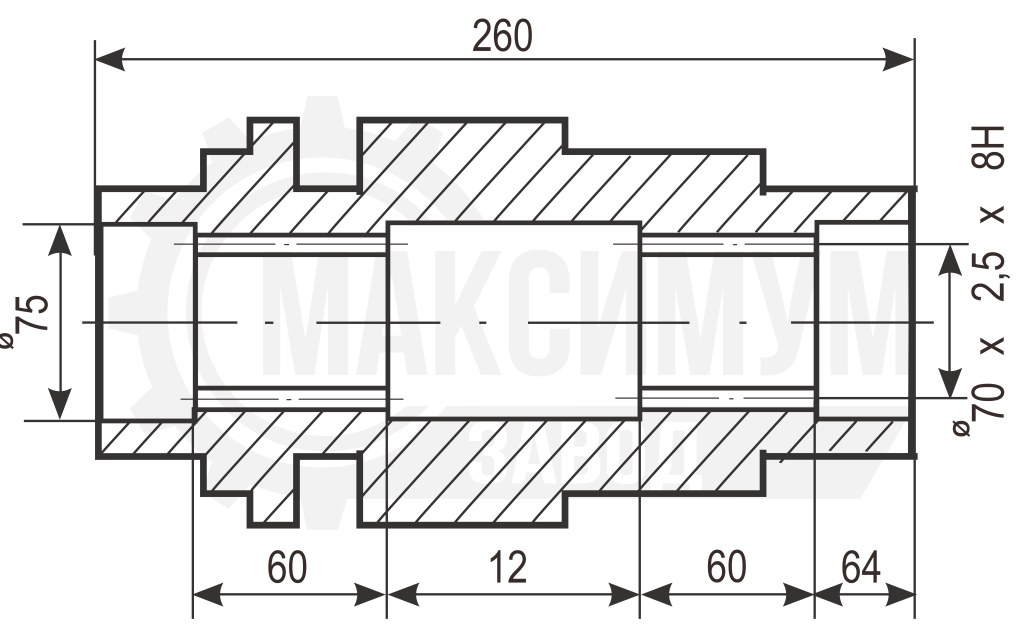

Выходной полый симметричный вал со шлицами (Ø70)
Выходной полый симметричный вал со шлицами (Ø80)

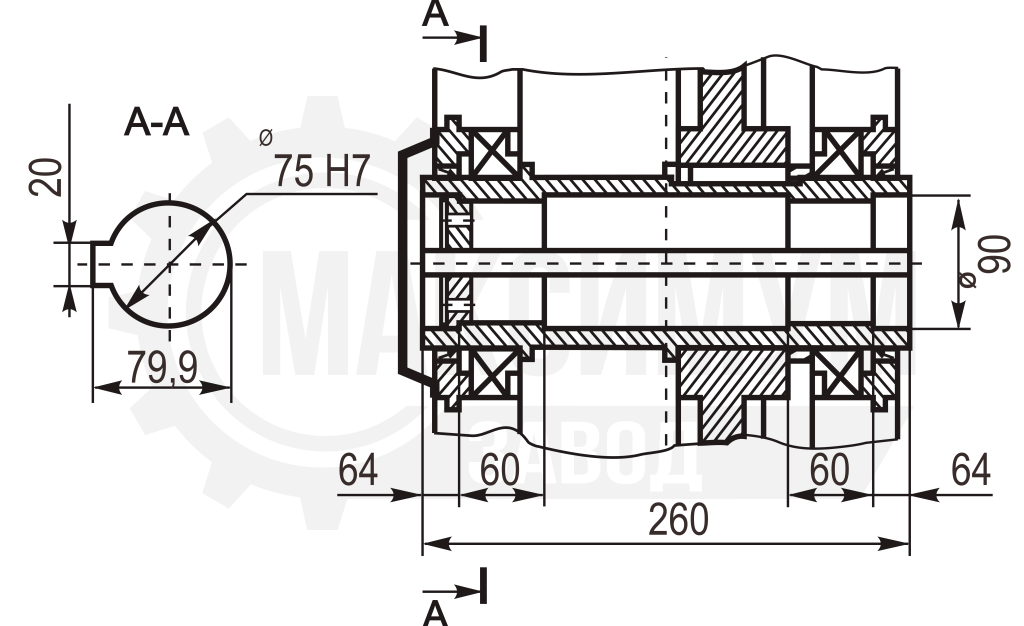

Выходной полый симметричный вал со шпонкой (Ø75)
Преимущества редуктора Ц3ВК-200
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
- Работа под нагрузкой: системы с повторно-кратковременным режимом.
Как заказать редуктор Ц3ВК-200?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
