ТПК «Максимум» предлагает трехступенчатые цилиндрические горизонтальные редукторы серии Ц3У-400Н — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других тяжелонагруженных системах.
Редуктор Ц3У-400Н обладает высоким КПД (до 98%), прочным литым чугунным корпусом и тремя ступенями передачи. Масса 960 кг обеспечивает устойчивость при работе под экстремальными нагрузками. Особенность модели — передача Новикова, обеспечивающая повышенную плавность хода и несущую способность. Поддерживает передаточные числа от 50 до 200. Совместим с советским оборудованием.

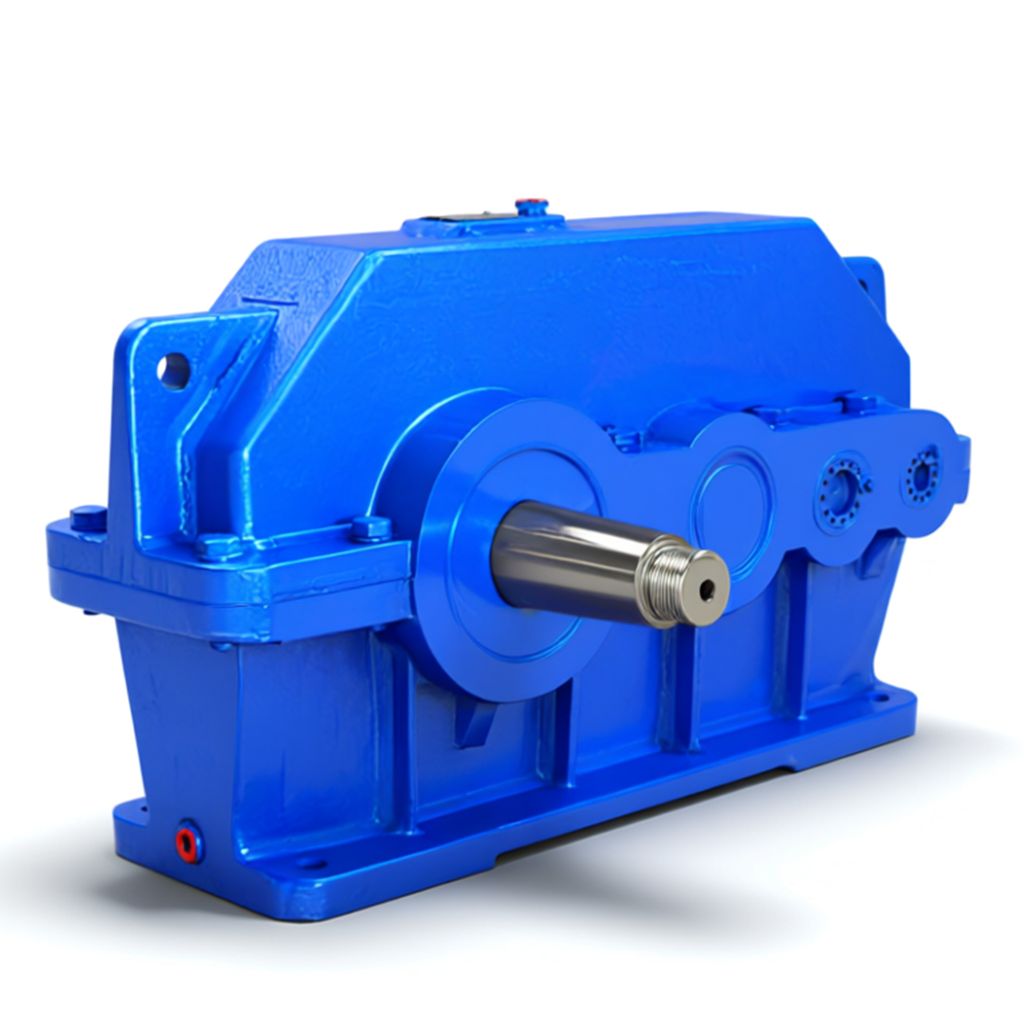

Что такое редуктор Ц3У-400Н?
Ц3У-400Н — это цилиндрический трехступенчатый редуктор горизонтального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых и тяжелонагруженных системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 50 до 200;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (повышенная нагрузочная способность);
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | |
|---|---|---|---|---|---|---|---|---|
| Ном. момент на выходном валу, Н·м | Непрерывный (ПВ=100%) | 16 600 | 16 700 | 15 740 | 17 000 | 17 000 | 17 000 | 15 200 |
| Частота быстроходного вала, об/мин | 1500 | |||||||
| Макс. радиальная нагрузка на быстроходный вал, Н | Зависит от сборки |
2500 — варианты 11, 12, 13, 14, 15, 21, 22, 23, 24, 25 1250 — варианты 31, 32, 33, 34, 35 |
||||||
| Макс. радиальная нагрузка на тихоходный вал, Н | Цилиндрический конец вала |
31 500 — варианты 11–25 16 000 — варианты 31–35 |
||||||
| С зубчатой полумуфтой | 35 500 | |||||||
| Масса, кг | 960 | |||||||
| Объем масла, л | 115 | |||||||
Характеристики редуктора Ц3У-400Н
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 400 мм;
- Передаточные отношения: от 50 до 200;
- Номинальный крутящий момент, Н·м: до 17 000;
- Исполнение: горизонтальное;
- Масса, кг: 960;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц3У–400Н–50–11–У1
- Ц3У — тип редуктора (цилиндрический, трёхступенчатый, универсальный);
- 400 — межосевое расстояние, мм;
- Н — зацепление по Новикову (высокая нагрузочная способность);
- 50 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

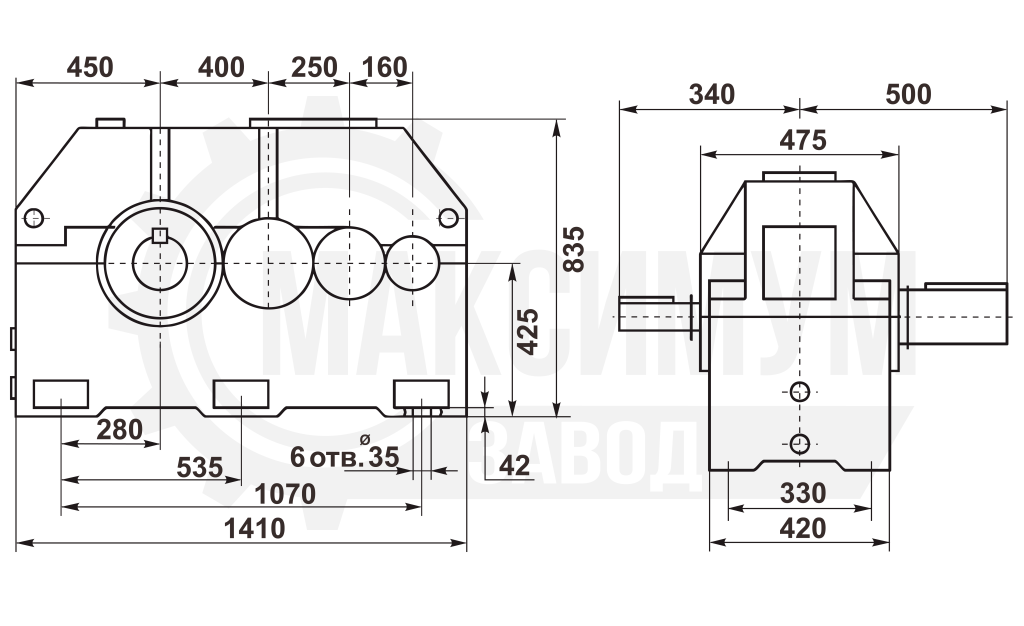

Габаритные и присоединительные размеры
Размеры валов

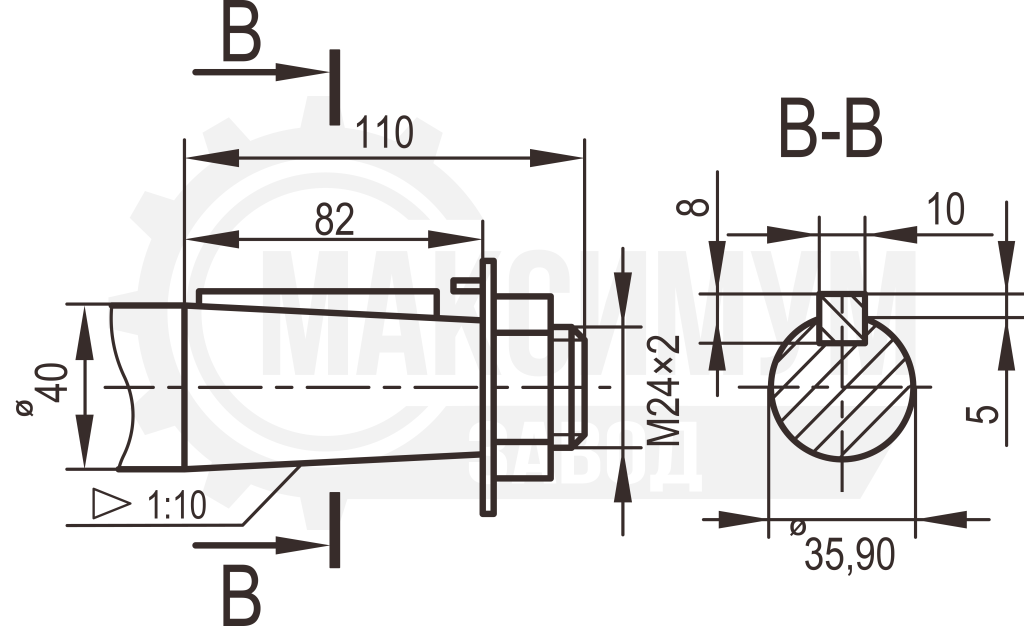

Входной конический вал

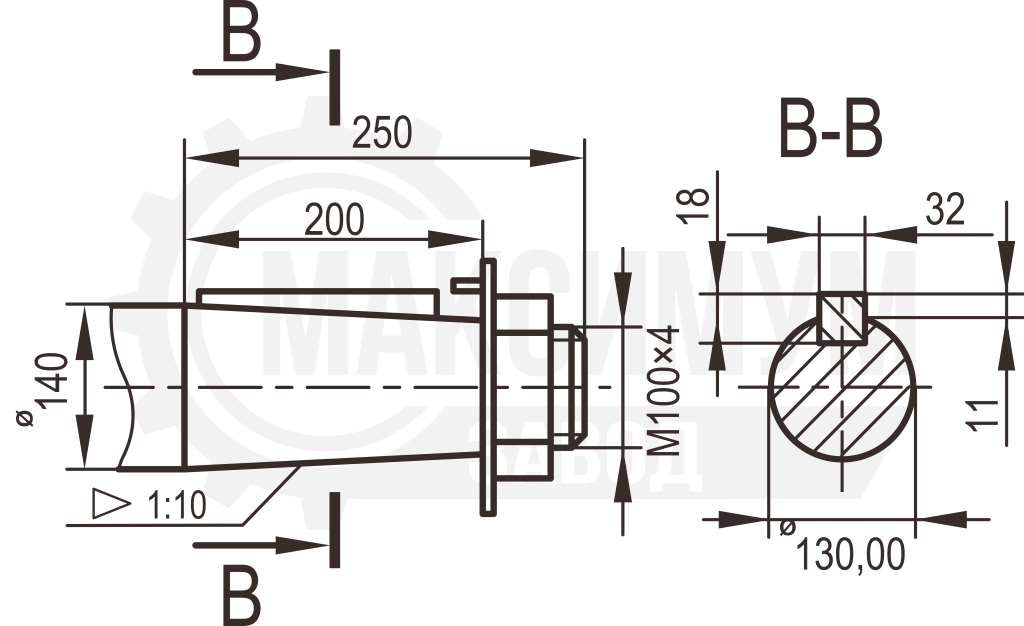

Выходной конический вал

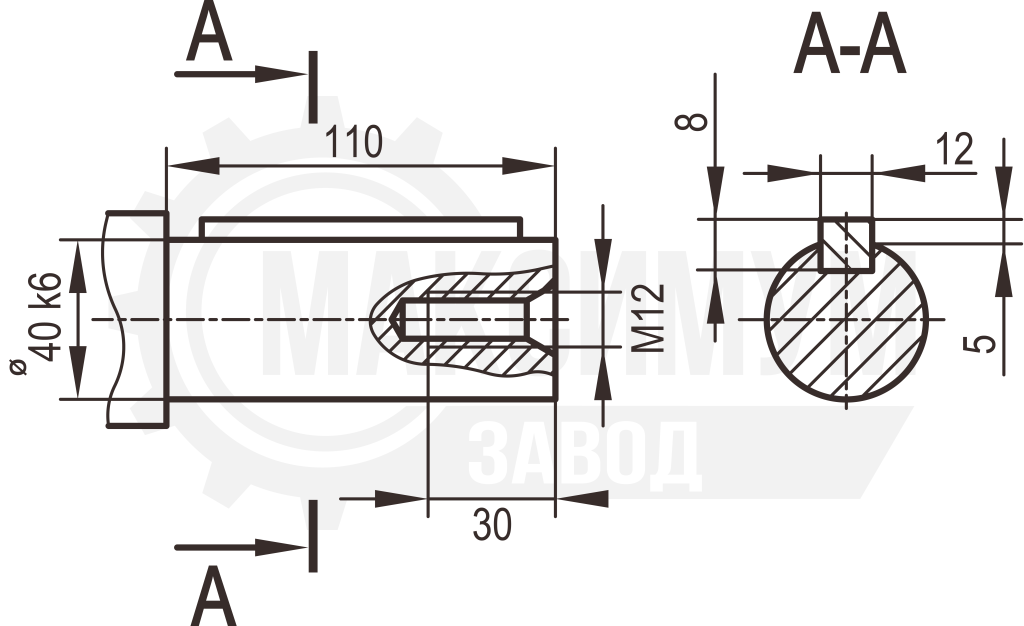

Входной цилиндрический вал

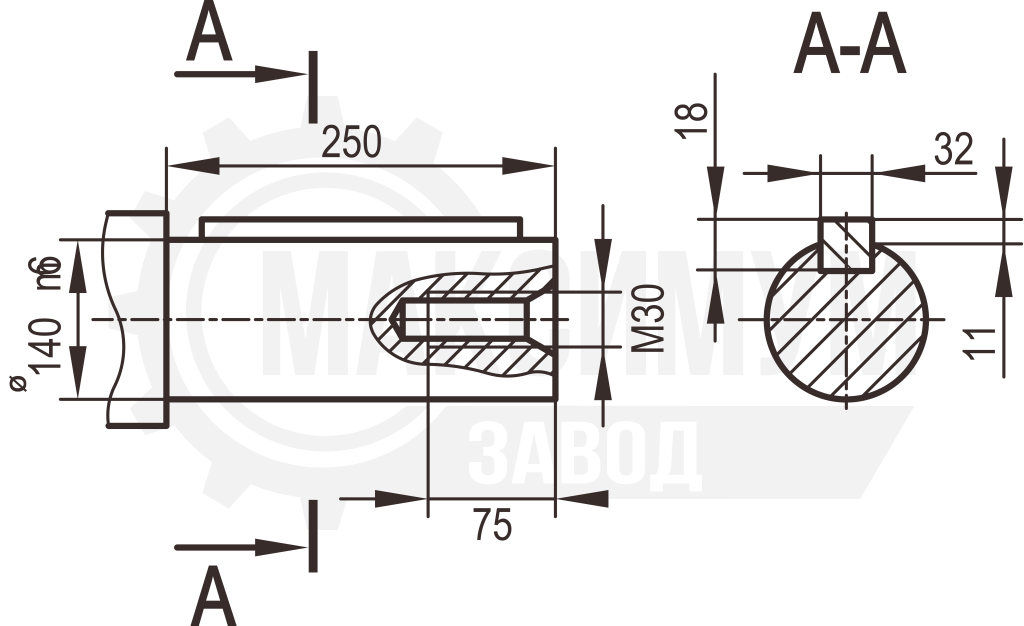

Выходной цилиндрический вал
Преимущества редуктора Ц3У-400Н
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность, меньший износ, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без химически активной среды.
- Работа под нагрузкой: системы с повторно-кратковременным режимом.
Как заказать редуктор Ц3У-400Н?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
