ТПК «Максимум» предлагает трехступенчатые цилиндрические горизонтальные редукторы серии 1Ц3Н-450 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других тяжелонагруженных системах.
Редуктор 1Ц3Н-450 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и тремя ступенями передачи. Масса 1700 кг обеспечивает устойчивость при работе под экстремальными нагрузками. Особенность модели — передача Новикова, обеспечивающая повышенную плавность хода и несущую способность. Поддерживает передаточные числа от 31,5 до 200. Совместим с советским оборудованием.
Что такое редуктор 1Ц3Н-450?
1Ц3Н-450 — это цилиндрический трехступенчатый редуктор горизонтального исполнения с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в крановых и тяжелонагруженных системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 31,5 до 200;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова (повышенная нагрузочная способность);
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент на выходном валу, Н·м | Непрерывный (ПВ=100%) | 31 500 | 35 500 | 35 500 | 35 500 | 35 500 | 35 500 | 35 500 | 35 500 | 35 500 |
| Частота быстроходного вала, об/мин | 1500 | |||||||||
| Макс. радиальная нагрузка на быстроходный вал, Н | При всех i | 3550 | 3550 | 3550 | 3550 | 3550 | 2500 | 2500 | 2500 | 2500 |
| Макс. радиальная нагрузка на тихоходный вал, Н | Цилиндрический конец вала | 44 500 | 47 000 | |||||||
| С зубчатой полумуфтой | 58 000 | 61 000 | ||||||||
| Масса, кг | 1700 | |||||||||
| Объем масла, л | 190 | |||||||||
Характеристики редуктора 1Ц3Н-450
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 450 мм;
- Передаточные отношения: от 31,5 до 200;
- Номинальный крутящий момент, Н·м: до 35 500;
- Исполнение: горизонтальное;
- Масса, кг: 1700;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 1Ц3Н–450–31,5–11–У1
- 1 — редуктор первого этапа модернизации;
- Ц3Н — тип редуктора (цилиндрический, трёхступенчатый, с зацеплением Новикова);
- 450 — межосевое расстояние второй ступени, мм;
- 31,5 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

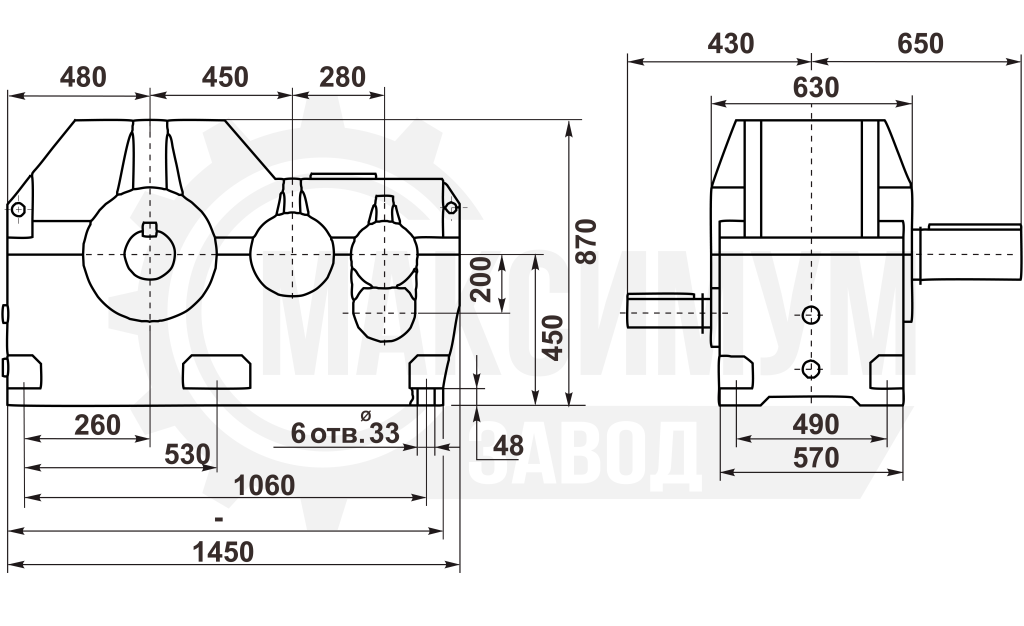

Габаритные и присоединительные размеры
Размеры валов

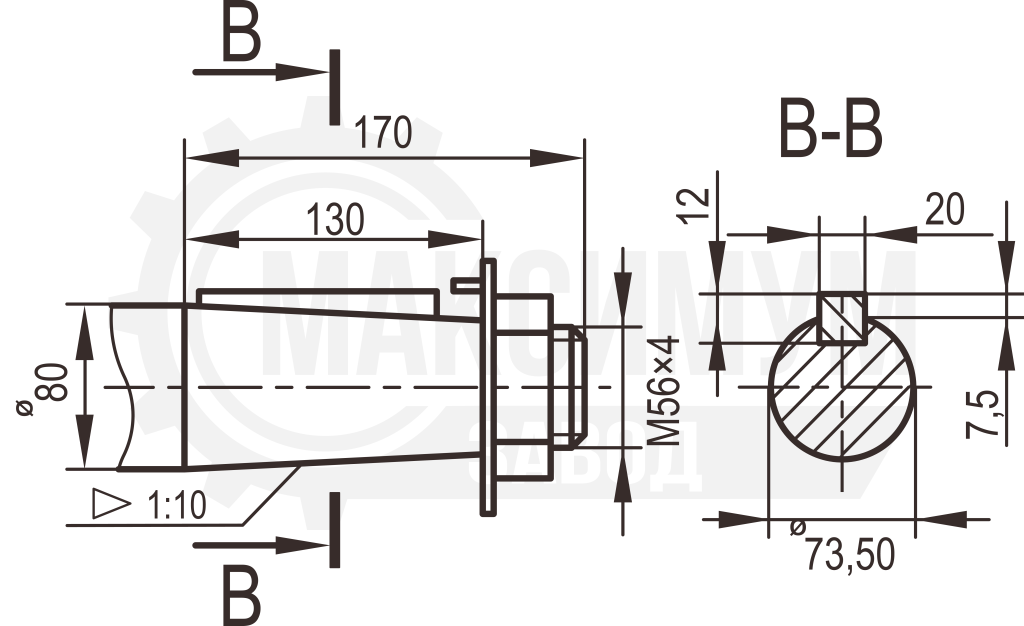

Входной конический вал

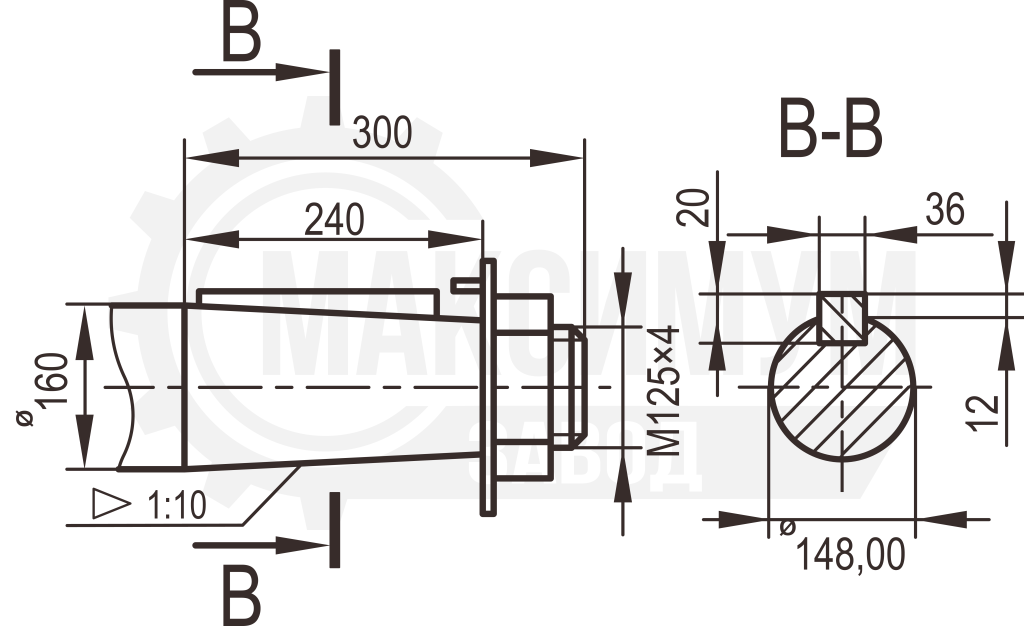

Выходной конический вал

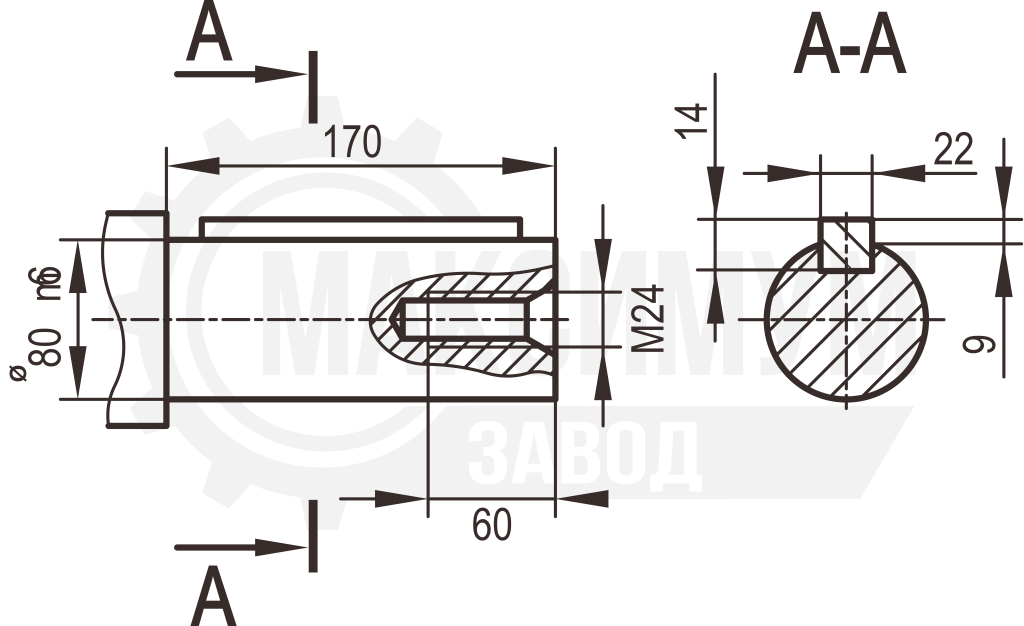

Входной цилиндрический вал
Выходной цилиндрический вал
Преимущества редуктора 1Ц3Н-450
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Зацепление Новикова: повышенная плавность, меньший износ, высокая нагрузочная способность;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без химически активной среды.
- Работа под нагрузкой: системы с повторно-кратковременным режимом.
Как заказать редуктор 1Ц3Н-450?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
