ТПК «Максимум» предлагает трехступенчатые цилиндрические горизонтальные редукторы серии 1Ц3У-250 — надёжные механизмы для увеличения крутящего момента и снижения скорости вращения. Устройства применяются в механизмах передвижения мостовых опорных однобалочных кранов, рольгангах, лебёдках и других тяжелонагруженных системах.
Редуктор 1Ц3У-250 обладает высоким КПД (до 98%), прочным литым чугунным корпусом и тремя ступенями передачи. Масса 335 кг обеспечивает устойчивость при работе под экстремальными нагрузками. Поддерживает широкий диапазон передаточных чисел — от 16 до 200. Совместим с советским оборудованием.
Что такое редуктор 1Ц3У-250?
1Ц3У-250 — это цилиндрический трехступенчатый редуктор горизонтального исполнения, разработанный для применения в промышленных механизмах, особенно в крановых и тяжелонагруженных системах. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 16 до 200;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 54,0 | 56,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. момент на выходном валу, Н·м | Непрерывный (ПВ=100%) | 5000 | |||||||||||||
| Тяжелый (ПВ=40%) | 6300 | ||||||||||||||
| Средний (ПВ=25%) | 8000 | ||||||||||||||
| Легкий (ПВ=15%) | 10 000 | ||||||||||||||
| Макс. радиальная нагрузка на быстроходный вал, Н | Непрерывный (ПВ=100%) | 2240 | |||||||||||||
| Тяжелый (ПВ=40%) | 2500 | ||||||||||||||
| Средний (ПВ=25%) | 2800 | ||||||||||||||
| Легкий (ПВ=15%) | 3150 | ||||||||||||||
| Макс. радиальная нагрузка на тихоходный вал, Н | Непрерывный (ПВ=100%) | 18 000 | |||||||||||||
| Тяжелый (ПВ=40%) | 20 000 | ||||||||||||||
| Средний (ПВ=25%) | 22 400 | ||||||||||||||
| Легкий (ПВ=15%) | 25 000 | ||||||||||||||
| Масса, кг | 335 | ||||||||||||||
| Объем масла, л | 15 | ||||||||||||||
Характеристики редуктора 1Ц3У-250
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 250 мм;
- Передаточные отношения: от 16 до 200;
- Номинальный крутящий момент, Н·м: до 10 000 (при ПВ = 15%);
- Исполнение: горизонтальное;
- Масса, кг: 335;
- КПД: до 98%;
- Климатическое исполнение: У1 (по ГОСТ 15150);
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 1Ц3У–250–16–11–У1
- 1 — редуктор первого этапа модернизации;
- Ц3У — тип редуктора (цилиндрический, трёхступенчатый, универсальный);
- 250 — межосевое расстояние второй ступени, мм;
- 16 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.

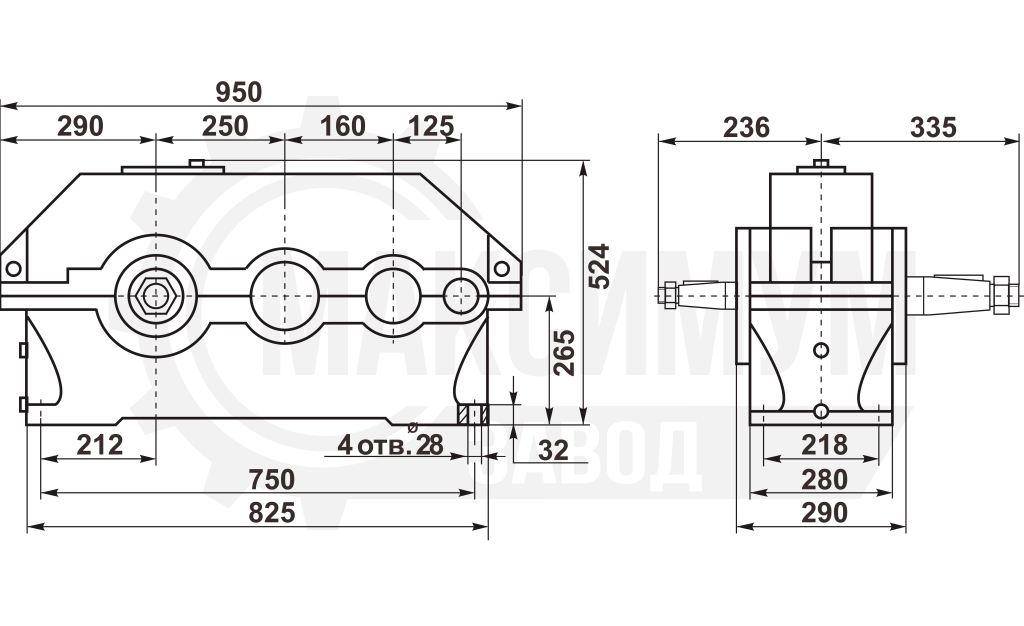

Габаритные и присоединительные размеры
Размеры валов
Входной конический вал

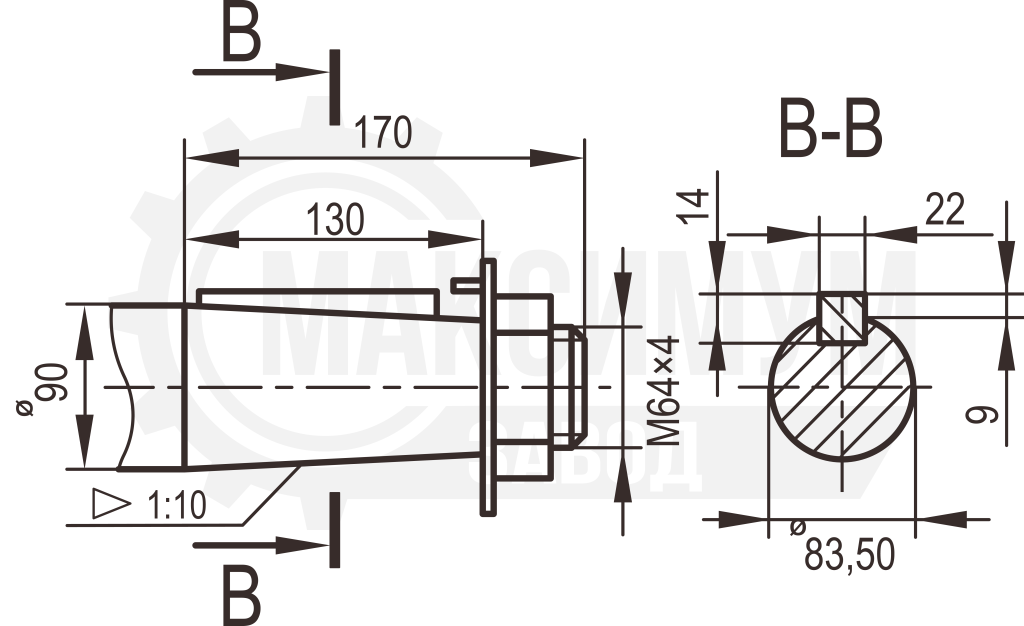

Выходной конический вал

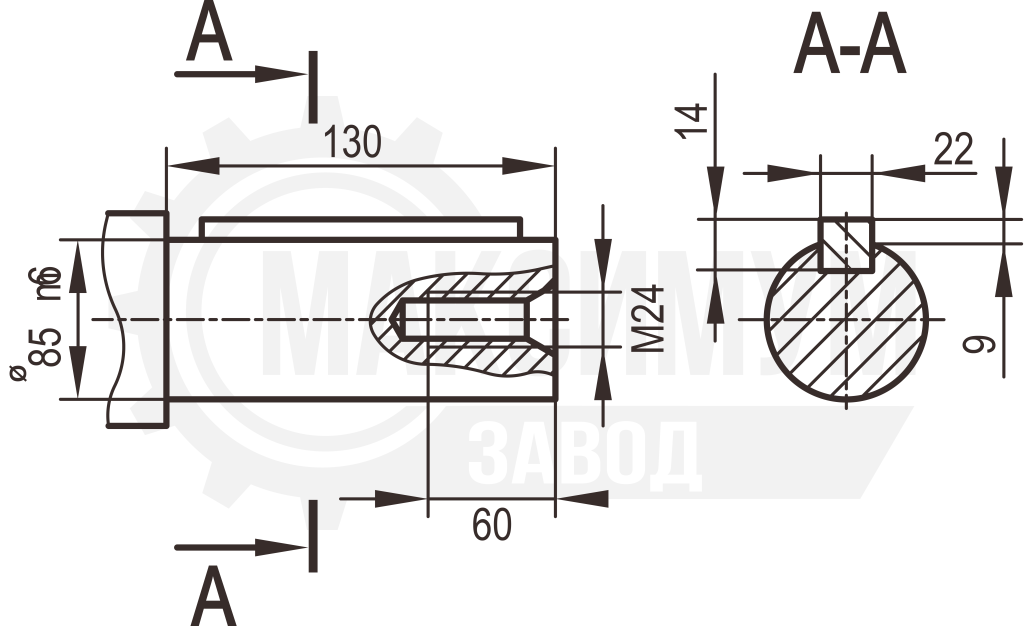

Выходной цилиндрический вал

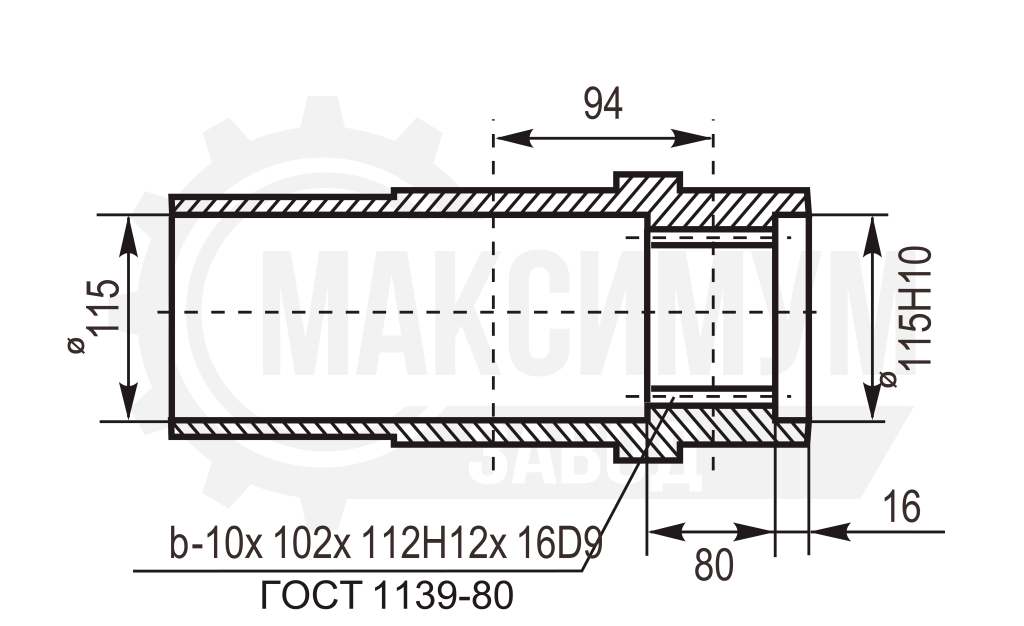

Выходной полый несимметричный вал со шлицами
Преимущества редуктора 1Ц3У-250
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без химически активной среды.
- Работа под нагрузкой: системы с переменными и ударными нагрузками.
Как заказать редуктор 1Ц3У-250?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
